JU3-C55三相交流電壓變送器
JU3-C55 系列三相交流電壓變送器是一種利用電磁感應（互感）原理將被測三相交流電壓轉換成與原邊電壓成比例輸出的分別對應于三相的直流電流或直流電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。
★用于測量交流電壓 ★三相輸入 ★原副邊高度絕緣
★精確度高 ★ DIN導軌安裝
Vpn 額定電流值（Vac） 120 300 500 VP 對應測量電壓范圍（Vac） 120% * Vpn Vov 過載能力（Vac） 600Vac Vsn（對應于電壓輸出型） 輸出電壓（Vdc） DC0-5V, DC0-10V etc Isn（對應于電流輸出型） 輸出電流（mAdc） DC 4-20mA,DC 0-20mA etc X 精度（Ta =+25℃） 0.5% EL 線性度誤差 0.2% Vc 電源電壓 Pn ±5% Voff/Ioff 失調電壓/失調電流（Ta =+25℃） 20mV（對應于電壓輸出型）/80uA（對應于電流輸出型） Tr 響應時間 ≤ 300mS f 頻率范圍 40-200Hz Ic 耗電 20mA（電流型輸出:+Is） RL 負載電阻 大于5000Ω（電壓輸出型）/小于450Ω（電流輸出型） Vd 工頻耐壓（50HZ,1min） 3KV Ri 絕緣電阻 大于20MΩ@DC500V

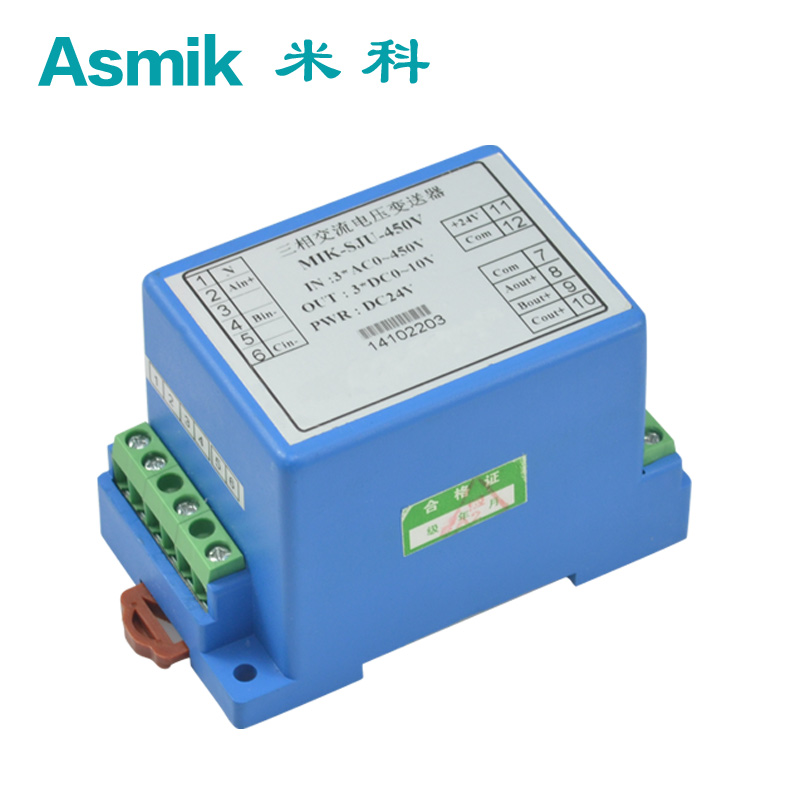

MIK-SJU三相交流電壓變送器
應用領域| 產品名稱 | 三相交流電壓變送器 |
| 量程范圍 | AC0~5V~500V根據用戶可選 |
| 供電電源 | DC24V（常用）；其他供電可做 |
| 額定輸出 | DC4~20mA（常用）；可定制 |
| 精度等級 | 0.5左右（隨現場情況變化） |
| 失調電壓 | ≤10mV |
| 溫度漂移 | ≤100PPM/℃ |
| 頻帶寬度 | 20~5KHz；特別是工頻信號 |
| 消耗電流 | ＜5mA+輸出電流 |
| 過載能力 | 電壓輸出5mA；電流輸出6V |
| 響應時間 | ＜250ms |
| 工作溫度 | -10℃~+70℃ |
| 存儲溫度 | -25℃~+85℃ |
米科為您定制專屬服務，從售前、售中、到售后，專業服務，讓您安心選購，選擇米科，選擇專業。
公司常規免費服務內容：
| 1 | 一對一工程師技術支持 包含：電話選型、指導安裝，以及行業技術咨詢 |
| 2 | 產品終身免費升級 包含：產品及配套軟件免費升級，說明、產品冊等資料更新換代 |
| 3 | 30天無理由退換貨 包含：非定制產品可享受30天免費退換貨服務，確保您購買的產品可靠、適用； 特殊定制產品，可與業務員協商解決； |
| 4 | 上門指導安裝 包含：根據現場使用情況，米科將會為您提供最快捷、方便的服務方式【如需上門指導安裝，必須提前3個工作日預約】 |
| 5 | 上門售后服務 包含：根據現場使用情況，米科將會為您提供最快捷、方便的服務方式【如需上門指導安裝，必須提前3個工作日預約】 |
已開通服務的20座地級市范圍如下：
遼寧：沈陽：和平區、沈河區、皇姑區、大東區、鐵西區
北京：北京：東城區、西城區、朝陽區、豐臺區、海淀區、順義區、通州區、大興區
山東：濟寧：兗州區、任城區、高新區、嘉祥縣
濟南：市中區、槐蔭區、歷下區、長清區、齊河縣
江蘇：南京：玄武區、秦淮區、鼓樓區、建鄴區、雨花臺區
昆山：主城區
湖北：武漢：武昌區、漢陽區、洪山區、青山區
湖南：長沙：芙蓉區、天心區、岳麓區、開福區、雨花區、望城區
四川：成都：武侯區、錦江區、青羊區、金牛區、成華區
云南：昆明：五華區、盤龍區、官渡區、西山區、呈貢區
江西：南昌：東湖區、西湖區、青云譜區、青山湖區、灣里區、新建區
上海：上海：黃浦區、徐匯區、長寧區、靜安區、普陀區、虹口區、楊浦區
浙江：杭州：拱墅區、西湖區、上城區、下城區、江干區、濱江區，蕭山區
紹興：越城區、柯城區、上虞區
嘉興：南湖區、秀洲區、平湖市、嘉善縣
寧波：海曙區、江北區、北侖區、鎮海區
金華：婺城區、金東區，義烏縣、蘭溪縣
衢州：柯城區、衢江區、龍游縣
臺州
溫州
福建：福州：鼓樓區、臺江區、倉山區、晉安區、馬尾區
BD-4V3安科瑞三相交流電壓變送器
1.概述
BD系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合GB/T13850-1998、IEC-688標準。
2.型號說明
3.技術指標
4.外形尺寸
BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如圖1所示：
BD-PF、BD-F、BD-TRA外形尺寸如圖2所示：
BD-3I3、BD-3V3、BD-4V3的外形尺寸如圖3所示：
BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如圖4所示：
5.產品選型
| 名稱 | 儀表型號 | 功能 | 可選配功能 |
| 電流變送器 | BD-AI | 測量單相交流電流，隔離變送輸出4-20mA或0-5V DC信號 | RS485-MODBUS |
| BD-3I3 | 測量三相交流電流，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BD-DI | 測量直流電流，隔離變送輸出4-20mA或0-5V DC信號 | / | |
| 電壓變送器 | BD-AV | 測量單相交流電壓，隔離變送輸出4-20mA或0-5V DC信號 | RS485-MODBUS |
| BD-3V3 | 三相三線電壓變送器，測量三相交流電壓，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BD-4V3 | 三相四線電壓變送器，測量三相交流電壓，隔離變送輸出4-20mA或0-5V DC信號 | ||
| BD-DV | 測量直流電壓，隔離變送輸出4-20mA或0-5V DC信號 | / | |
| 多電量 數字變送器 | BD-3E | 三相三線多電量變送器，測量三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊 | 2-4路模擬量輸出 |
| BD-4E | 三相四線多電量變送器，測量三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊 | ||
| BD-4EA | 三相四線多電量變送器，測量并顯示三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量；1-4路模擬量可選，兩路電能脈沖輸出，RS485-MODBUS通訊 | ||
| 功率因素變送器 | BD-PF | 測量單、三相系統的功率因數，隔離變換成直流信號輸出 | RS485-MODBUS |
| 頻率變送器 | BD-F | 測量工頻頻率，隔離變換成直流信號輸出 | |
| 有功功率變送器 | BD-3P | 三相三線，測量有功功率，隔離變送輸出模擬信號 | 2-4路模擬量輸出
RS485-MODBUS |
| BD-4P | 三相四線，測量有功功率，隔離變送輸出模擬信號 | ||
| 無功功率變送器 | BD-3Q | 三相三線，測量無功功率，隔離變送輸出模擬信號 | |
| BD-4Q | 三相四線，測量無功功率，隔離變送輸出模擬信號 | ||
| P/Q組合變送器 | BD-3P/Q | 三相三線，測量有功功率、無功功率，隔離變送輸出模擬信號 | |
| BD-3P/Q/I | 三相三線，測量電流、有功功率、無功功率，隔離變送輸出模擬信號 | ||
| BD-4P/Q/I | 三相四線，測量電流、有功功率、無功功率，隔離變送輸出模擬信號 | ||
| 熱電阻變送器 | BD-TR | PT100輸入，隔離輸出4-20mA信號 | / |
