LAJ-10(5-200A)電流互感器LLAJ-10(5-200A)電流互感器L

LAJ-10型電流互感器概述（5~200/5A）

LAJ-10電流互感器：適用于交流頻率50Hz、額定電壓X及以下的電力系統中，起監測及保護之用。本型號結構為環氧樹脂澆注的半封閉式電流互感器型產品。

LAJ-10型型電流互感器在300A以下半封閉澆注絕緣結構，半封閉澆注絕緣的產品鐵心，采用疊片鐵心為二芯式鐵心結構，在鐵心柱上套有一次線圈與二線圈，一次及二次線圈間用樹脂絕緣。線圈與鐵心間骨架，澆注成整體，鐵心外露，全封閉澆注絕緣的產品鐵心采用圓環形二次線圈均繞于圓周一次為鋁棒單匝貫穿。線圈與鐵心澆注為整體，為全封閉絕緣結構，產品通過安裝板接地螺栓接地。

LAJ-10主要技術參數：

a.工頻試驗電壓，一次對二次及地為42kV，持續5min，二次對地為2kV，持續1min。b.沖擊試驗電壓1.5-40us全波為75kV，2us載波為90kV。在下列條件下，各級次的誤差不超過表所列數值：⑴工頻為50Hz⑵二次負荷從25%PN-100%PN范圍內，但不小于0.15W （PN-額定電流）⑶二次負荷的功率因數為0.8　

LAJ-10型電流互感器可在110%的額定電流下運行。本型電流互感器運行時，次級不得開路，次級開路有高電壓。

博繼電流電壓互感器—WWW.HUGANQI.CC

LAJ-10電流互感器型號號原理接線圖,變比參數，作用，詳細資料，說明圖紙

LA-10J型電流互感器型號,外形尺寸,（互感器安裝圖,接線圖,電路圖）

該公司產品分類： LZZBJ71-1 LA-10 AS12 LZZBJ12-10 LZZBJ10-10ABC LZZBJ9-10ABC rel電壓互感器 jdz-jdzj lzzbj互感器高壓電流互感器

LAJ-10Q電流互感器的價格

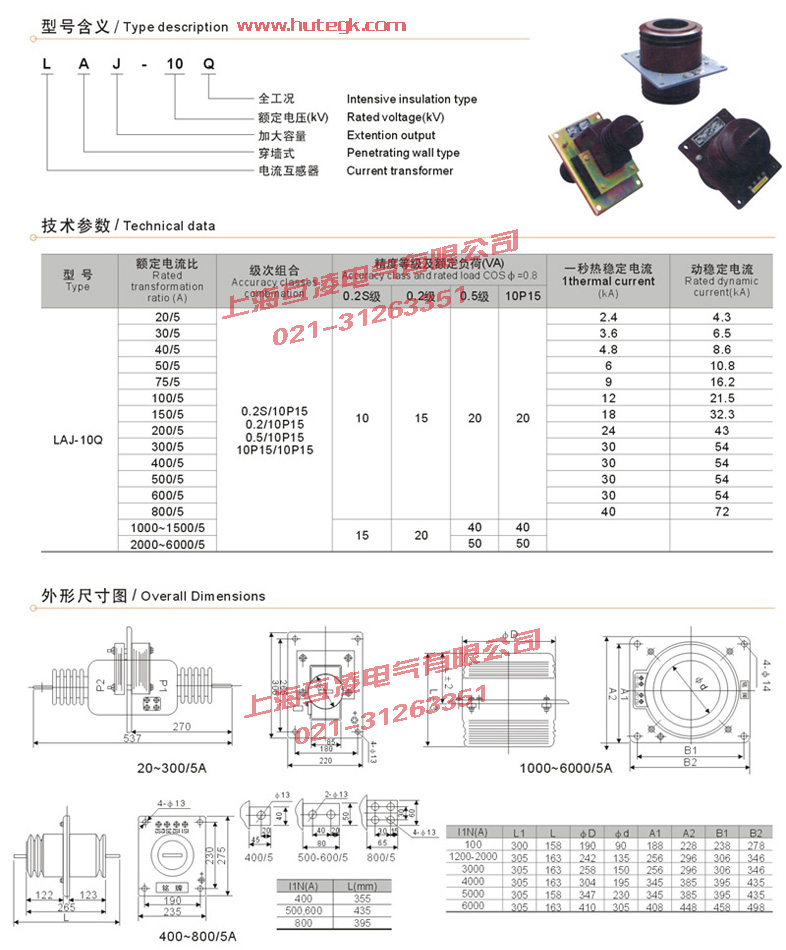

LAJ-10Q電流互感器LAJ-10Q電流互感器概述

LAJ-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

LAJ-10Q電流互感器結構簡介

本系列電流互感器分單匝式、復匝式、母線式三種。

LAJ-10Q型電流互感器額參數

1、LAJ-10Q電流互感器額定絕緣水平：12/42/75kV2、額定二次電流:5A3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表4、污穢等級：全工況產品符合Ⅱ級污穢要求。

產品型號	額定電流	準確級及額定輸出			保護級		一秒熱穩定電流（KA）	動穩定電流（KA）
產品型號	額定電流	0.2	0.5	1	額定輸出（VA）	準確級及準確限值系數	一秒熱穩定電流（KA）	動穩定電流（KA）
LAJ-10Q	10-20/5	15	20	20	20	10P15	2.4	4.3
	30/5						3.6	6.5
	40/5						4.8	8.6
	50/5						6	10.8
	75/5						9	16.2
	100/5						12	21.5
	150/5						18	32.3
	200/5						24	43
	300/5						30	54
	400/5						30	54
	500/5						30	55
	600/5						30	54
	800/5						40	72
	1000-1500/5		40	40	40		-	-
	2000-6000/5		50	50	50		-	-

原理

是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LAJ-10Q電流互感器

產品名稱：LAJ-10Q電流互感器

型號：LAJ-10Q聲明：本頁LAJ-10Q電流互感器的接線圖、外形尺寸及文字等信息僅供參考用，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。另外可根據客戶要求，訂制非標產品，歡迎來電訂購，電話。地址：http://www.hutegk.com/LAJ-10Q-70.html

相關互感器

JSZW-6A,JSZW-3A電壓互感器

JSZV12A-10R電壓互感器

LZZBJ9-10A1G電流互感器

JDZ10-6A1,JDZ10-3A1電壓互感器

JDZC-10,JDZC-6電壓互感器

JDZX10-6A1G,JDZX10-3A1G電壓互...

AS12/150B/2S電流互感器

JDZ10-10A1電壓互感器

JDZJ-10Q,JDZJ-10電壓互感器

該公司產品分類：互感器高壓互感器低壓互感器電壓互感器高壓電流互感器高壓電壓互感器零序互感器干式互感器干式電流互感器 GSDL干式電流互感器 10KV電流互感器低壓電壓互感器零序電流互感器 jdz電流互感器 lzzbj9電流互感器低壓電流互感器

LAJ-10↗LAJ-10全新設計↗LAJ-10電流互感器↗

LAJ-10Q電流互感器/LAJ-10上海步捷電器生產/上海步捷電器是高壓電器廠家/原廠生產：LAJ-10/LAJ-10Q正品

★★LAJ-10Q電流互感器↗↗[LAJ-10Q]上海步捷電器2015年傾心打造↗↗{LAJ-10Q}電流互感器﹚升級版↗↗LAJ-10Q質量更過硬↗↗LAJ-10Q全新設計↗↗我公司在全國各大城市建立健全完善的市場營銷網絡及售后服務體系、主要市場覆蓋了全國三十多個省、自治區、直轄市。同時公司產品還遠銷國外、憑借一流的產品質量和優良的售前、售中、售后服務、“步捷電器”品牌得到了廣大消費者高度認可，上海步捷電器是一家從事高壓真空斷路器、多油少油斷路器、六氟化硫斷路器、負荷開關、‘隔離開關、電流互感器、電壓互感器、計量箱、預付費計量箱、零序互感器（低壓互感器、10KV互感器、35KV互感器、66KV互感器均有銷售）、避雷器等設計、開發、生產經營為一體的企業。先進的生產設備，嚴格的檢驗手段，標準的原材料及精湛的技術和完善的質量管理體系，是公司產品質量水平居領先地位的堅實基礎。公司堅持：“質量為本、顧客滿意、持續改進”為方針。我公司重視合同 , 確保質量 , 準時交貨 , 嚴守承諾，產品暢銷全國各地，上海步捷電器愿與廣大新老客戶攜手并進，共創美好的電力世界⊙⌒⊙

LAJ-10 50/5A 0.5級電流互感器@LAJ-10 50/5A 0.2級電流互感器

LAJ-10 100/5A 0.5級電流互感器@LAJ-10 100/5A 0.2級電流互感器

LAJ-10 200/5A 0.5級電流互感器@LAJ-10 200/5A 0.2級電流互感器

LAJ-10 300/5A 0.5級電流互感器@LAJ-10 300/5A 0.2級電流互感器

LAJ-10 400/5A 0.5級電流互感器@LAJ-10 400/5A 0.2級電流互感器

LAJ-10 600/5A 0.5級電流互感器@LAJ-10 600/5A 0.2級電流互感器

LAJ-10 800/5A 0.5級電流互感器@LAJ-10 800/5A 0.2級電流互感器

LAJ-10 1000/5A 0.5級電流互感器@LAJ-10 1000/5A 0.2級電流互感器

LAJ-10 1200/5A 0.5級電流互感器@LAJ-10 1200/5A 0.2級電流互感器

LAJ-10 1400/5A 0.5級電流互感器@LAJ-10 1400/5A 0.2級電流互感器

LAJ-10 1600/5A 0.5級電流互感器@LAJ-10 1000/5A 0.2級電流互感器

我公司相關產品：

電流互感器：LAJ-10、LAZBJ-10、LFZB9-10、LMZ1-10、LMZJ-10、LDJ1-10、LZX8-10、LQJ8-10、LQJ-10、LQJC-10、LZJ8-10、LZJC-10、LFS-10Q、LZZB6-10Q、LZZBJ9-10、LZZBJ9-12、LZZBJ12-12、LZZ-10、LZZBJ4-35、LZZZBJ9-35、LZZZBJ8-35、LZZZBJ7-35、LZZZBJ71-35、LCZ-35、LZZ-12W、LZW-66、LCWD1-35、LB6-35

油浸式電流互感器：LB6-66、JDJJ-35、JDJJ2-35、JSJW-10、LJWD-10、LJW-35、JDJ-10

電壓互感器：JDZ-10、JDZ10-10、JDZX10-10、JDZC-10、JDZX9-35、JDZ11-15、JDZX8-35

組合式互感器：JLSZV-35、JSZW-10、JSZK-10、JDZX1-12W、JLS-10

零序互感器：LJ-4、LJ-∮75、LXK-100、LXK-120、LJM-1、LKZB-0.5

低壓互感器：BH-0.66、RCT、LM-0.5、LYM-0.5、LMZB-0.5A、LQG-0.5、LMZK1-0.5、LMZJ1-0.5

斷路器系列：ZW7-35、SW2-66、ZW8-12、ZW10-10、FZW28A-12、LW8-35、LW16-35、SN10-10、DW10-10、ZW32-12、ZW20-12、LW3-12、VS1-12、ZN85-40.5、ZW6-12、

隔離開關系列：GN19系列、GN22系列、GN24系列、GN30系列、GN2系列、GN6系列、GN27系列、接地開關、GW4系列、GW5系列、GW9系列LAJ-10Q電流互感器/LAJ-10上海步捷電器生產/上海步捷電器是高壓電器廠家/原廠生產：LAJ-10/LAJ-10

該公司產品分類： LW8 斷路器六氟化硫斷路器多油少油斷路器真空斷路器 66KV互感器 35KV互感器 10KV互感器零序互感器

LAJ-10冷氏電氣 LAJ-10電流互感器

LAJ-10 電流互感器

LAJ-10，LFZ1-10穿墻式電流互感器(1000-3000/5A)

LAJ-10，LFZ1-10電流互感器L

LAJ-10，LFZ1-10穿墻式電流互感器(400-800/5A)

LAJ-10(5-200A)電流互感器L

LAJ-10(5-200A)電流互感器

LAJ-10電流互感器：適用于交流頻率50Hz、額定電壓X及以下的電力系統中，起監測及保護之用。本型號結構為環氧樹脂澆注的半封閉式電流互感器型產品。

LAJ-10型型電流互感器在300A以下半封閉澆注絕緣結構，半封閉澆注絕緣的產品鐵心，采用疊片鐵心為二芯式鐵心結構，在鐵心柱上套有一次線圈與二線圈，一次及二次線圈間用樹脂絕緣。線圈與鐵心間骨架，澆注成整體，鐵心外露，全封閉澆注絕緣的產品鐵心采用圓環形二次線圈均繞于圓周一次為鋁棒單匝貫穿。線圈與鐵心澆注為整體，為全封閉絕緣結構，產品通過安裝板接地螺栓接地。

LAJ-10主要技術參數：

a.工頻試驗電壓，一次對二次及地為42kV，持續5min，二次對地為2kV，持續1min。 b.沖擊試驗電壓1.5-40us全波為75kV，2us載波為90kV。在下列條件下，各準確級次的誤差不超過表所列數值： ⑴工頻為50Hz ⑵二次負荷從25%PN-100%PN范圍內，但不小于0.15W （PN-額定電流） ⑶二次負荷的功率因數為0.8　

LAJ-10型電流互感器可在110%的額定電流下長期運行。本型電流互感器運行時，次級不得開路，次級開路有高電壓。

電流互感器 LAJ-10

該公司產品分類：互感器 10KV戶內電流互感器

LAJ-10Q 300/5互感器

樂清市迪斯電氣有限公司

聯系電話：

聯系人王行：15669069297

QQ：

LAJ-10Q 300/5互感器電流互感器是我司電流互感器歷史上的經典之作，適用于電器設備的電能，電流，功率的測試，控制顯示和感應，并對電器起保護作用。共用8個規格，適用于交流50/60赫茲，額定電壓660V及以下線路中，能夠滿足常規的互感器適用需求。此系列產品通過了德國VDW認證，被眾多國家的電力部門選用為電能計量用互感器。

額定頻率：50/60HZ

耐受電壓：3KVAC（1min）

額定熱電流：60ln

動穩定電流：2.5Ith

額定電壓：0.72KvAC

過載：1.2In

工作溫度范圍：-10~50度

外殼阻燃等級：V0

準確限制系數：FS5

二次電流：5A.1A

Type	Ratio(A)	Burden(VA)
Type	Ratio(A)	Class:0.5	Class:l.0
MSQ-30	30/5	-	1.5(2T)
MSQ-30	40/5	-	1.5(2T)
MSQ-30	50/5	-	2.5(2T)
MSQ-30	60/5	-	2.5(2T)
MSQ-30	75/5	-	1.5
MSQ-30	80/5	-	1.5
MSQ-30	100/5	-	2.5
MSQ-30	150/5	-	3.75
MSQ-30	200/5	5	5
MSQ-30	250/5	5	7.5
MSQ-30	300/5	5	10

2 正常工作條件和安裝條件

2.1安裝場所：戶內。

2.2環境溫度：-5℃～40℃。

2.3環境濕度：相對濕度不大于80%。

2.4海拔高度：不超過1000m。

2.5大氣條件：大氣中無嚴重污穢。

額定負載：1VA 1.5VA 2.5VA 3.75VA 5VA 7.5VA 10VA 12.5VA 15VA 20VA 30VA 45VA 60VA精度等級：0.5級用于精確的測量（如電度表）1.0級用于一般的配電盤儀器的測量，3.0級用于非精確要求的測量。連接；二次接線的兩個端子各有一個接線點，用M4或M5的螺絲緊固。配件：端子保護蓋用于電業部門進行鉛封，此操作符合DIN57106標準的VGB4保護作用。安裝支持:螺絲和夾持件用于匯流排的安裝緊固。

互感器型號含義：

L：電流互感器

M：穿心式

Z：澆注式

K：塑殼式

J：加大容量

3、以上系列電流互感器鐵芯為圓環鐵芯。二次線圈由澆注，塑殼絕緣，中間穿孔可通過一次母線或纏繞軟電纜。

4、互感器適用環境條件：

（l）、海拔高度不超過1000m；

（2）、周圍介質溫度為-5℃-40℃

（3）、空氣相對濕度少于85％。

二、技術參數

（l）、額定電壓 500－660V；

（2）、額定頻率 50－60Hz；

（3）、額定二次電流；5A

（4）、絕緣電阻≥10MΩ

（5）、耐壓試驗 3KV／lmin

（6）、誤差要求（JJG313-94）

注：額定負荷為5VA或10VA的電流互感器，其下限負荷為3.75VA對于額

定負荷為15VA、20VA的，其下限負荷為額定負荷1/4，功率因素COSφ=0. 8。

三、安裝使用及維護

（l）、互感器可垂直水平安裝

（2）、連接到二次儀表和（繼電器的連按線其銅截面應不＜2.5平方毫米，（鋁線應增大）。二次端子標有S1和S2，同名端的判斷即為當一次電流從P1端流向P2端時，二次電流從“S1”端經過所連接的儀表或繼電器等流回“S2”

（3）、當一次繞組通有電流時，二次繞組不得開路，以防高電壓。

（4）、互感器儲存處應干燥，長期儲存應用紙箱或木箱包裝，如保存期超過一年，應進行絕緣電阻、工頻耐壓試驗，若有變化要進行干燥外理。

一次電流： 200A

二次電流： 5A 1A

額定電壓： 0.72KV

耐受電壓：3KV AC (1 min)

額定頻率：50/60HZ

準確等級：0.5， 1.0

額定負荷：5VA-20VA

額定安全系數： FS＜5

用于互感器安裝的配件有三件

型號	額定電流(A) 一次/二次	匯流排安裝孔尺寸	額定負載(VA)	精度等級	額定電壓(V)	額定頻率(Hz)
MSQ-30	30/5A-300/5A	30 x 10mm	1.5-2.5	3.0~0.5	600	50/60
MSQ-40	150/5A-800/5A	40 x 10mm	5-10	1.0~0.5	600	50/60
MSQ-60	400/5A-1200/5A	60 x 20mm	5-10	1.0~0.5	600	50/60
MSQ-100	800/5A-3000/5A	100 x 10mm	15	1.0~0.5	600	50/60
MSQ-130	1500/5A-5500/5A	130 x 10mm	15	1.0~0.5	600	50/60

型號	A	B	C	D	E	F	G	H
MSQ-30(small)	60	36	67	17	60	31	10	59
MSQ-30	75	43	82	17	60	31	10	71
MSQ-40	75	43	82	17	60	31	10	71
MSQ-60	101	44	111	17	60	31	10	71
MSQ-100	145	45	139	17	60	31	10	72
MSQ-130	196	46	210	17	60	34	11	72

電流互感器根據IEC-185標準生產精度等級: 0.5~1.0 (見表格)額定電壓: 600V (見表格)額定二次電流: 5A (或1A)保安系數: FS5工作溫度范圍: -20℃~+45℃外殼由ABS塑料材料制造二次電流輸出的端子有端子保護蓋

該公司產品分類：轉換開關按鈕雙電源軟起動器控制器變頻器絕緣子避雷器 3TH系列 JT3系列 ABE系列 HSM1系列 TLM1系列 T1N系列 ABB系列 HA1系列 DW16系列 DW45系列 DW450系列 DW10系列

LAJ-10，LFZJ-10 穿墻式電流互感器

LAJ-10，LFZJ-10 穿墻式電流互感器 LFZJ1-10 （5-200A戶內,半封閉,）

產品貨號：LFZJ1-10

產品簡介：# LA-10 戶內-半封閉-穿墻式電流互感器 # 電流比:15/5A-300/5A # 精度:0.5級 0.2級 0.2S級,保護級:10P10 10P20 5P20等介紹:LA-10型電流互感器為半封閉澆緣和全封閉澆注絕緣內裝置產品, 供頻率50Hz,電壓10KV及以下、電能及繼電器保護之用。

LAJ-10，LFZJ-10 LFZJ1-10 （5-200A戶內,半封閉）穿墻式電流互感器

一、產品介紹

LAJ—10型電流互感器是用環氧樹脂澆注的半封閉式電流互感器，供戶內頻率為50Hz，10KV及以下電力系統作電流、電能測量及繼電保護用。

LAJ-10型型電流互感器在300A以下半封閉澆注絕緣結構，半封閉澆注絕緣的產品鐵心，采用疊片鐵心為二芯式鐵心結構，在鐵心柱上套有一次線圈與二線圈，一次及二次線圈間用樹脂絕緣。線圈與鐵心間骨架，澆注成整體，鐵心外露，全封閉澆注絕緣的產品鐵心采用圓環形二次線圈均繞于圓周一次為鋁棒單匝貫穿。線圈與鐵心澆注為整體，為全封閉絕緣結構，產品通過安裝板接地螺栓接地。

二、主要技術參數

1.互感器的額定一次電流及額定二次電流（見表1）2.互感器的級次組合：（見表2）

3. 互感器的試驗電壓：（見表3）a.工頻試驗電壓，一次對二次及地為42kV，持續5min，二次對地為2kV，持續1min。b.沖擊試驗電壓1.5-40us全波為75kV，2us載波為90kV。在下列條件下，各準確級次的誤差不超過表所列數值：

⑴工頻為50Hz⑵二次負荷從25%PN-100%PN范圍內，但不小于0.15W （PN-額定電流）⑶二次負荷的功率因數為0.8　（華波：www.vabo.cn ,18057723230 ）

該公司產品分類：組合互感器放電線圈計量箱電壓互感器電流互感器
