自力式壓力調節閥

自力式壓力調節閥

ZZYP-16K自力式壓力調節閥

ZZYP自力式壓力調節閥，是一種不需外加能源，根據被控制流體的壓力，  自行操作并保持變量恒定的調節閥。該閥由主閥、壓力指揮器、調節針閥三部分連接成一個緊湊的整體，安裝維護方便，調節性能良好。閥芯與閥座密封有金屬密封、橡膠密封、聚四氟乙烯密封三種，以適應不同的密封要求。

工作原理ZZYP自力式壓力調節閥穩定閥后管道介質壓力的工作原理：當閥后壓力升高至給定的壓力值以上時，主閥薄膜上下壓差有了變化，引起閥芯部件向關小閥門的方向運動； 當升高的閥后壓力傳遞到指揮器下膜腔時，使噴咀與擋板距離減少，輸出至主閥的操作信號壓力相應減小，同樣要引起閥芯部件向關小閥門的方向運動。閥門關小，閥后壓力P2到等于給定值為止。反之，當閥后壓力降低至給定值以下時，指揮器輸出壓力增大，主閥開大，使閥后壓力升高，直到等于原給定值為止。



ZZYP自力式壓力調節閥

ZZYP型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品最大特點是能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節），或泄壓、持壓（用于閥前調節）的自動控制。

ZZYP自力式壓力調節閥ZZYP自力式壓力調節閥

ZZYP自力式壓力調節閥
產品型號：ZZYP
ZZYP自力式壓力調節閥
ZZYP自力式壓力調節閥
產品概述： 　　ZZYP型自力式應力調刊是不得要任何外加能源,利用被調介質自身能量而實現自動調節的執行器產品。該產品最大特點,能在無電、無氣的場所工作,同時又節約了能源,壓力設定值在運行中可隨意調整。采用快開流量特征,動作靈敏、密封性能好,因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節）,或泄壓、持壓（用于閥前調節）的自動控制。附設冷凝器可在<=350℃溫度下使用。
外型尺寸及結構圖：
主要性能參數：

調節閥系列產品目錄:

ZM（A/B）P-D型氣動薄膜低溫單座調節閥

ZJHP型精小型氣動單座調節閥

ZAZT/ZAZTC型電動隔膜調節閥

ZAZ（Q/X）電動三通合流（分流）調節閥

ZAZ（P/N/M）型電動調節閥

Z（MA/SC）W-6（B/k）型氣動調節蝶閥

ZSHV/ZSSV系列氣動V型球閥

ZSHR/ZJ（H/O）R/Q641F精小型氣動O型切斷球閥

A-ES/EG6（B/K）氣動（帶手動）隔膜閥

ZDLN型電子式電動雙座調節閥

ZQGP型氣動快速切斷閥

ZDLQ/ZDLX型電子式電動三通調節閥

ZM（A/B）Q（M）氣動薄膜切斷閥/三通切斷閥

ZSPQ型氣動活塞切斷閥

ZM（A/B）T型氣動薄膜隔膜調節閥

ZM（A/B）M型氣動薄膜套筒調節閥

ZM（A/B）S型氣動薄膜角形單座調節閥

ZM（AQ/BX）型氣動薄膜三通調節閥

ZM（A/B）N型氣動薄膜雙座調節閥

ZJHM型精小型氣動套筒調節閥

Z6SⅡ型氣動帶手動切斷閘閥

CV300系列HLS小口徑單座調節閥

ZPB-201型氣動鎖止閥（保位閥）

QFH型系列空氣過濾器

XF型電－－氣閥門定位器

XFH型電－－氣閥門定位器

CV300系列HPC高壓籠式調節閥

CV300系列TCB籠式雙座調節閥

CV300系列HCB籠式雙座調節閥

CV300系列HPS高壓單座調節閥

ZDLP型電子式電動單座調節閥

QGSY（TH）系列精小型氣動裝置

T40H-16給水回轉式調節閥

ZZWP自力式溫度調節閥

ZZYP自力式壓力調節閥

ZZYP/CV壓力調節閥

GTD型氣動執行裝置

ZAJW型電動調節蝶閥

ZKHQR電動三通調節球閥

Z9（41/42）H（Y）型電動閘閥

ZDJR/ZKJR/Q941F系列電動O型調節球閥



ZZCP（N）-1型自力式差壓調節閥/ZZV型自力式微壓調節閥





ZZYP自力式壓力調節閥

ZZYP自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到的控制效果。

ZZYP自力式壓力調節閥產品型號

類別
型號
類別
型號
單座壓閉型
ZZYP-16～64B
單座壓閉型
ZZYP-16～64K
雙座壓閉型
ZZYN-16～64B
雙座壓閉型
ZZYN-16～64K
套筒壓閉型
ZZYM-16～64B
套筒壓閉型
ZZYM-16～64K

注：1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。





ZZYP自力式壓力調節閥主要技術參數

公稱通徑DN（mm）
20
25
32
40
50
65
80
100
125
150
200
閥座直徑DN（mm）
10
12
15
20
額定流量系數Kv
1.8
2.4
4.4
4
11
20
30
48
75
120
190
300
480
760
允許壓差（MPa）
2.5
2.0
1.6
1.0
公稱壓力（MPa）
1.6　4.0　6.4
固有流量特性
快開
調壓閥正常工作 的最小壓差P（MPa）
0.05
壓力分段范圍 （KPa）
15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000　 　　　
工作溫度℃
液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質
氣體、蒸汽、低粘度液體
法蘭尺寸、型式
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度
按GB12221-89標準
可配附件
冷凝器（用于介質為蒸汽的場合）、散熱片等。
執行機構信號接口
內螺紋M16×1.5

ZZYP自力式壓力調節閥主要性能指標注

控制精度％
±8
允許泄 漏量
硬密封（L/H）
單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
軟密封（ml/min）
DN（mm）
20
25
32
40
50
65
80
100
125
150
200
0.15
0.3
0.45
0.6
0.9
1.7
4.0
6.75

外形尺寸及重量



公稱通徑（DN）
20
25
32
40
50
65
80
100
125
150
200
L
PN16、40
150
160
180
200
230
290
310
350
400
480
600
PN64
230
230
260
260
300
340
380
430
500
550
650
B
233
332
373
522
673
980
1200
H
壓 力 調 節 范 圍 MPa
15～140
475
520
540
710
780
840
880
915
120～300
455
500
520
690
760
800
870
880
280～500
450
490
510
680
750
790
860
870
480～1000
445
480
670
740
780
850
860
600～1500
445
570
600
820
890
950
950
1000
1000～2500
445
570
600
820
890
950
950
1000
A
壓 力 調 節 范 圍 MPa
15～140
φ282
φ308
120～300
φ232
280～1000
φ196
φ196
φ282
600～2500
φ85
φ96
大約重量（Kg）
26
37
42
72
90
114
130
144
180
導壓管接口螺紋
M16×15







該公司產品分類： 旋塞閥 疏水閥 安全閥 止回閥 減壓閥 電磁閥 調節閥 球閥 Y43X-A比例式減壓閥 先導活塞式氣體減壓閥 減壓閥系列

ZZY型ZZY型自力式壓力調節閥



ZZY型自力式壓力調節閥概述
    ZZY型自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到的控制效果。

ZZY型自力式壓力調節閥產品型號
類別 型號 類別 型號
單座壓閉型 ZZYP-16～64B 單座壓閉型 ZZYP-16～64K
雙座壓閉型 ZZYN-16～64B 雙座壓閉型 ZZYN-16～64K
套筒壓閉型 ZZYM-16～64B 套筒壓閉型 ZZYM-16～64K
壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。 壓開型：用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。



ZZY型自力式壓力調節閥執行機構型式
主要技術參數
公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200
閥座直徑DN（mm） 10 12 15 20
額定流量系數Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
允許壓差（MPa） 2.5 2.0 1.6 1.0
公稱壓力（MPa） 1.6　4.0　6.4
固有流量特性 快開
調壓閥正常工作 的最小壓差P（MPa） 0.05
壓力分段范圍（KPa） 15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000　 　　　
工作溫度℃ 液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質 氣體、蒸汽、低粘度液體
法蘭尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式 或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度 按GB12221-89標準
執行機構信號接口 內螺紋M16×1.5
注：壓力分段范圍可根據用戶要求進行設計。

ZZY型自力式壓力調節閥主要性能指標
控制精度％ ±8
允許泄 漏量 硬密封（L/H） 單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
軟密封（ml/min） DN（mm）
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

可配附件
冷凝器（用于介質為蒸汽的場合）、散熱片等。

外形尺寸及重量
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200
L PN16、40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
B 233 332 373 522 673 980 1200
H 壓 力 調 節 范 圍 （MPa） 15～140 475 520 540 710 780 840 880 915
120～300 455 500 520 690 760 800 870 880
280～500 450 490 510 680 750 790 860 870
480～1000 445 480 670 740 780 850 860
600～1500 445 570 600 820 890 950 950 1000
1000～2500 445 570 600 820 890 950 950 1000
A 壓 力 調 節 范 圍 （MPa） 15～140 φ282 φ308
120～300 φ232
280～1000 φ196 φ196 φ282
600～2500 φ85 φ96
大約重量（Kg） 26 37 42 72 90 114 130 144 180
導壓管接口螺紋 M16×15

該公司產品分類： 球閥 漿液閥 過濾器 放料閥 疏水閥 阻火器，呼吸閥 刀閘閥 襯氟閥門 調節閥 高真空閥門

自力式壓力調節閥，自力式微壓調節閥，自力式溫度調節閥，自力式差壓調節閥

自力式壓力調節閥，自力式微壓調節閥，自力式溫度調節閥，自力式差壓調節閥，指揮器操作型自力式調節閥

自力式調節閥是無需外加能源，利用被調介質自身能量而實現自動調節的執行器產品。自力式調節閥同時具有節約能源，壓力設定值在運行中可隨意調整，自力式調節閥采用快開流量特性，動作靈敏、密封性能好，介質壓力穩定，調節精度高，泄漏量小等優點。自力式調節閥廣泛用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節）或泄壓、穩壓（用于閥前調節）的自動化控制。自力式調節閥還可用于工業爐燃燒系統控制兩種燃燒氣混合比流量或用于氫冷發電機組密封油系統、各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調整等場合，采用德國技術標準制造生產。

自力式調節閥公稱壓力：PN（MPa）1.6、4.0、6.4

自力式調節閥閥體口徑：DN20～300

自力式調節閥適用溫度：-200～+560℃范圍內多種檔次

自力式調節閥泄漏量標準：Ⅳ級、Ⅵ級

自力式調節閥流量特性：直線、等百分比

自力式調節閥連接方式：法蘭

材質：304、316、304L、316L、SS316、WCB、CF3、CF8、鑄鋼、鍛鋼、不銹鋼。

該公司產品分類： 安全閥

ZZYP自力式壓力調節閥

ZZYP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。     本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
產品特點
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。 壓力分段范圍細且互相交叉，調節精度高。 壓力設定值在運行期間可連續設定。 對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。 橡膠膜片式檢測，執行機構測精度高、動作靈敏。 采用壓力平衡機構，使調節閥反應靈敏、控制精確。
主要零件材料 閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti 閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti  閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti  閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti  膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼  填料：、乙炳、氟、耐油橡膠

該公司產品分類： 閥門配件 切斷閥 自立式調節閥 氣動調節閥 電動調節閥

ZZYPZZYP自力式壓力調節閥，上海調節閥廠家，上海科造閥門。

一、產品說明：

     通用型自力式壓力調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按預定設定值，進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控制系統。 該產品由低流阻單座（套筒）閥體、波紋管（套筒）平衡件及執行機構組成。是符合國際標準的新一代閥門產品，其特點有： 1、無需外加驅動能源的節能型自控系統，設備費用低，適用于爆炸性環境； 2、結構簡單，維護工作量小； 3、設定點可調且范圍寬，便于用戶在設定范圍內連續調整； 4、膜片式執行機構較氣缸式機構檢測精度高，動作靈敏； 5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。 該產品由于無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供暖及無外界供電、供氣且又需控制液體及氣體壓力的場合。據國外報道，城市供熱、供暖系統采用該產品，節能效率比以前提高30%-40%，.

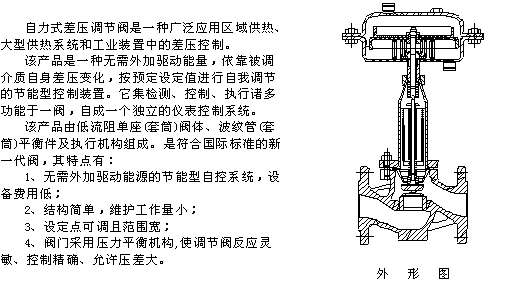

1:概述：

B800自力型差壓調節閥

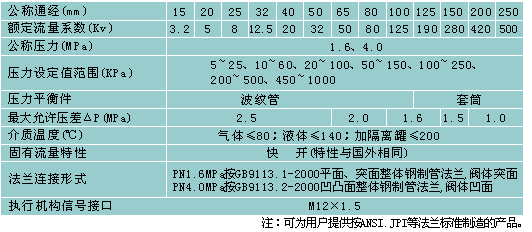

2:主要技術參數：

B800自力型差壓調節閥

3:ZZYP自力式壓力調節閥外形尺寸與重量：

B800自力型差壓調節閥

4:應用典列：

B800自力型差壓調節閥

該公司產品分類： 排泥閥 減壓閥-上海科造 漿液閥 針型閥 管家閥系類-上海科造 陶瓷閥 安全閥 視鏡 調節閥 波紋管閥門 截止閥 疏水閥 柱塞閥 球閥 排氣閥

ZZYPZZYP自力式壓力調節閥/永嘉壓力調節閥

  1. 概述:
  2. ZZYP型自力式壓力調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按預定設定設定值，進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控制系統。該產品由于無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供暖及無外界供電、供氣且又需控制蒸汽壓力的場合。據國外報道，城市供熱、供暖系統采用該產品，節能效率比以前提高 30%-40% ，。
  3.
  4. 特點:
  5. 無需外加驅動能源的節能型自控系統，設備費用低，適用于爆炸性環境； 結構簡單，維護工作量小；設定點可調且范圍寬，便于用戶在設定范圍內連續調整；膜片式執行機械較氣缸式機構檢測精度高，動作靈敏；閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。
  6.
  7. 主要零件材料 　 閥體：ZG230-450、ZG1Cr18 Ni9Ti 、ZGCr18 Ni12Mo2Ti 　 閥芯：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti 　 閥座：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti 　 閥桿：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti 　 膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼 　 填料：、乙炳、氟、耐油橡膠
  8. 主要技術參數
    公稱通徑DN（mm）
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    額定流量系數（KV）
    7
    11
    20
    30
    48
    75
    120
    190
    300
    480
    760
    1100
    1750
    額定行程（mm）
    8
    10
    14
    20
    25
    40
    50
    60
    70
    公稱壓力PN（Mpa）
    1.6、4.0、6.4
    壓力調節范圍（MP a）
    15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
    流量特性（℃）
    快開
    調節精度（％）
    ±5
    使用溫度（℃）
    ≤350
    允許泄漏量
    硬密封（1/h）
    單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級）
    軟密封（m1/h）
    0.15
    0.30
    0.45
    0.60
    0.90
    1.7
    4.0
    6.75
    11.10
    16.0
    減壓比
    最大
    10
    最小
    1.25


  9. 訂貨須知
  10. 1.產品型號與名稱 2.公稱通徑DN（mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
  11. 6.介質種類和溫度范圍 7.閥前后壓力（壓差） 8.密封形式 9.配套附件
該公司產品分類： 其他閥門 氧氣專用閥系列 水力控制閥 安全閥系列 通用閥閥門系列 調節閥系列
