電磁流量計概 述
電磁流量計 南寧普時儀表有限公司 電話
一體式電磁流量計基于法拉第電磁感應定律工作。采用國外先進技術制造的集機器與微電子技術為一體的高新技術產品，能測量封閉管道中的導電液體介的體積流量。由勵磁傳感器和轉換器組成，從結構上分為一體式和分體式，從安裝形式分為管段式和插入式,從供電形式分為24VDC/220VAC外部供電和電池內部供電
電磁流量計應用領域
由于電磁流量計有其獨特的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥將、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量
電磁流量計電磁轉換器產品特點:
可用于流體流量的常規顯示和計量及貿易結算
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓損。
SMD 器件和表面貼裝（ SMT ）技術16 位嵌入式微處理器，全數字量處理，運算速度快，精度高，穩定性高，功耗低。
流量測量范圍可達 150 ： 1
內部具有三個積算器可分別顯示正向累計量及差值積算量。
內部設有不掉電時鐘，可記錄 16 次掉電時間。（選配）
具有 RS485 、 RS232 、 Hart 和 Modbus 等數字通訊信號輸出。（選配）
管道內無可動部件，無阻流部件，測量中沒有附加壓損
多種供電方式選擇：24V DC;220V AC;電池供電
中文菜單操作，使用方便，操作簡單，易學易懂
在現場可根據用戶實際需要在線修改量程。
高清晰背光LCD顯示正反瞬間流量、累計流量、流速、空管比
能進行雙向流量測量，雙向總量累計
具有自檢與自診斷功能
具有空管報警、勵磁報警、流量上下限報警功能
電磁流量計主要技術參數：
公稱通徑系列DN（mm）：
管道式四氟襯里：10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600
管道式橡膠襯里：40，50，65，80，100，125，150，200，250，300，350，400，500，600，800，1000，1200
流動方向：正，反，凈流量，量程比：150：1
重復性誤差：測量值的±0.1%
精度等級：管道式 0.5級，1.0級
額定工作壓力：
DN10-DN65:<=2.5Mpa，
N80-DN150:<=1.6Mpa，
DN200-DN1200:<=1.0 Mpa
流量測量范圍對應流速范圍：0.3-15m/s
電極材質：含鉬不銹鋼、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）或其他特殊電極材料
被測介質溫度：
普通橡膠襯里：－20～+60℃；
高溫橡膠襯里：－20～+90℃；
聚四氟乙烯襯里：－30～+100℃；
高溫型聚四氟襯里：－30～+180℃；
直管段長度： 管道式：上游≥5DN，下游≥2DN
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸
防護等級：IP65，潛水型：IP68
FE20進口電磁流量計
FE20系列電磁流量計的原理結構：FE20電磁流量計測量原理基于法拉第電磁感應定律：導電液體在磁場中切割磁力線運動時，導體中產生感應電勢，
感應電勢為E:
E=KBVD
式中：K——–儀表常數
式中：B——–磁感應強度
式中：V——–測量管截面內的平均流速
式中：D——–測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流量方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的感應電極檢出，并通過電纜送至轉換器通過其智能化處理，實現流體瞬時流量、積累流量的顯示及流量數據與控制系統之間的通訊。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性。
FE20系列電磁流量計的主要特點●電磁流量計是一種測量體積流量的儀表，測量的結果與流速分布，流量壓力，溫度，密度，粘度等物理參數無關
●測量管內無活動部件，便于維護管理，所以傳感器的使用壽命長;無阻流部件，因?yàn)闊o壓力損失
●被測液體電導率最低可達5μS/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量，精準度較高，
通常為±0.5% ±0.2%
●由于感應電壓信號時在整個充滿磁場的空間中形成的，是管道截面上的平均值，因此傳感器所需要的直管段較短，一般為前5D后3D
●傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損，保證長期的使用
●雙向測量系統，可測量正向流量，反向流量
●高清晰度背光LCD顯示，漢英菜單操作，使用方便，操作簡單，易學易懂
●轉換器性能可靠、精度高、功耗低、零點穩定、參數設定方便、LCD顯示，可以顯示累計流量、流速、流量百分比等參數
●采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了測量的穩定性，低功耗
●全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
●超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
●具有RS485、RS232、HART和Modbus等數字通訊信號輸出
FE20系列電磁流量計的應用：用來測量導電性的液態介質，要求電導率應大于5μs/cm（自來水，原水的電導率約為100…5000μs/cm，可以用來測量各種酸、堿、
鹽溶液及泥漿、礦漿、紙漿等介質的流量，但介質中不能含有較多的鐵屑鐵磁性物質和大量的氣泡，主要應用于石化、鋼鐵、
電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
產品更多信息：www.sllji.com
3-2551原裝正品 +GF+SIGNET 電磁流量計2551系列（大量現貨）
+GF+SIGNET電磁流量計2551系列的資料
（價格為參考價，詳情與賣家聯系）
2551電磁流量計的產品介紹SIGNET 2551電磁流量計是一款沒有可動部件的插入式電磁流量計，適用于導電介質。所有型號都采用了抗腐蝕性材料，可提供最小的維護成本和長期的穩定性。采用Signet綜合的在線安裝接頭，校正和插入深度是自動控制的。這些多功能且安裝
簡易的傳感器，有著精確的流量測量和很寬的動態范圍,適用的管徑可從DN15－DN900（0.5-12in）,滿足了許多不同設備上應用的需要。與SIGNET流量儀表配合使用2551電磁流量計可提供不同的輸出選項,可以是頻率輸出或數字（S3L）輸出,不帶顯示的變送器（4~20mA）輸出和數字（S3L）輸出傳感器接口都可以進行遠距離信號傳送。 兼容性：可帶Signet 3-5075， 5500， 5600， 8550， 8900 或直接輸出。
特點及優點*無運動部件*能準確測量污水*無顯示4~20mA數字信號或頻率信號輸出*無壓力損失*耐腐蝕材料：PP或PVDF和不銹鋼，或Hastelloy C
應用·化學品生產·水凈化·水和廢水監測·金屬回收·垃圾掩埋析出液·游泳池，溫泉，水族館·暖通空調·洗滌控制·中和系統工業用水分配
技術數據 流速范圍：0.05~10m/s 管道尺寸范圍：DN15~DN900線性：±190，滿量程 可重復性：±0.5％，讀數＠25℃ 最小電導率：20μS／cm 電氣規格：頻率:5-26.4VDC 15mA max 4-20mA: 21.6-26.4VDC 22.1mA 數字（S3L）:5-6.5VDC,15mA max輔助（僅帶繼電器的單元需要） 8-24VDC 0.4A max倒向和短路保護 顯示規格：字符:2X16 / 或不帶現場顯示 對比度：用戶可設置的4檔背面照明：（僅繼電器型） 要求外部：9~24VDC 0.4mA max 環境要求：存儲溫度:-20℃~70℃相對濕度:0~95％不潔露介質:0~85℃ 標準與論證：ISO9001：2000,14001：2004 CE
| 2551型插入式電磁流量計選型表 | |||||
| 3-2551 | 材料 | 本體 | 電極，接地環材料 | ||
| 帶 顯 示 型 | -P | PP | 316LSS | ||
| -W | PVDF | 316LSS | |||
| -V | PVDF | Hastelloy C | |||
|
| 管子尺寸選項 | ||||
| 0 | DN15-100mm | ||||
| 1 | DN125-200mm | ||||
|
| 顯示選項 | 選項說明 | |||
| -2 | 帶顯示，兩個SPDT繼電器，一個晶體管繼電器 | ||||
| -4 | 帶顯示，一個開路繼電器輸出 | ||||
| 輸出選項 | |||||
| 1 | 頻率輸出 | ||||
| 2 | 4-20mA輸出 | ||||
| 3-2551 | -P | 0 | -2 | 2 | 選型舉例說明 |
| 2551型插入式電磁流量計選型表 | |||||
| 3-2551 | 材料 | 本體 | 電極，接地環材料 | ||
| 不 帶 顯 示 型 | -P | PP | 316LSS | ||
| -W | PVDF | 316LSS | |||
|
| 管子尺寸選項 | ||||
| 0 | DN15-100mm | ||||
| 1 | DN125-200mm | ||||
|
| 顯示選項 | 選項說明 | |||
| -1 | 不帶顯示 | ||||
|
| 輸出選項 | ||||
| 1 | 頻率或數字輸出 | ||||
| 2 | 4-20mA輸出 | ||||
| 3-2551 | -P | 0 | -1 | 2 | 選型舉例說明 |
詢價請加我們企業QQ：800040141，也歡迎您打電話來咨詢！我公司的電話是.
MKLD電池供電型電磁流量計
電池供電型電磁流量計是一種電磁感應式流量儀表，采用壓鑄鋁表殼，IP68密封防護設計，可使用在井下等潮濕場合。適用于電導率大于5μs/cm導電液體的流量計算；公稱通徑范圍為10mm至3000mm，是集智能化、小型輕量一體化、多功能、高精度、高可靠性為一體的系列電磁流量計產品。它由傳感器和智能轉換器兩部分組成。
電池供電型電磁流量計標配一個常規鋰電池組，可持續工作3年以上,若配用高容量鋰電池組，持續工作時間會更長。可采用基站式無線通訊網絡系統，在區域中心建立通訊基站，覆蓋半徑為1000米。各臺電磁水表同基站進行近距通訊（ＳＲＤ模式），使用928MHZ開放頻段（美國標準）。基站通過GPRS或CDMA手機通訊網絡完成同管理計算機的數據通訊。計也可直接通過GPRS或CDMA手機通訊網絡完成同管理計算機的數據通訊。
電池供電型電磁流量計技術參數：1.工作環境溫度：－20＇℃―50＇℃；2.工作環境濕度：≦95％；3.外殼防護等級：ＩＰ68；4.流速測量范圍：0＇～15米/秒；5.介質電導率： 潔凈水 > 20＇ μs/cm；6.適用測量通徑：ＤＮ3―ＤＮ60＇0＇；7.精度等級：0＇.5級、 0＇.2級；8.測 量 參 數：瞬時流量、瞬時流速；9.記 錄 參 數：流量累計總量、32組事件記錄；10.檢測報警參數：流體空管檢測報警，勵磁電流檢測報警，電池容量檢測報警；11.標定輸出信號：單位體積流量脈沖；12.無線通訊方式：ＳＲＤ、ＧＰＲＳ、ＣＤＭＡ；13.電池工作時間口徑范圍：DN3-150：40個月DN200-350：32個月，DN400-600：30個月，DN700-1000：26個月。
電池供電型電磁流量計襯里選擇：
| 襯里材料 | 主要性能 | 最高介質溫度 | 適用范圍 | |
| —體型 | 分離型 |
| ||
| 聚四氟乙烯（F4) | 是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ | 100℃ 150℃ (需特殊訂貨) | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
| 聚全氟乙丙烯（F46) | 同F4，耐磨性、抗負壓能力高于F4。 | 同上 |
| |
| 聚氟合乙烯（Fs) | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ |
| |
| 聚氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ (需特殊訂貨) | 水、污水、弱磨損性的泥漿礦漿。 | |
| 聚氨酯橡膠 | 1、耐磨性能極強。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
電池供電型電磁流量計進口保護法蘭和接地法蘭(或接地環)的選擇：
| 蘭種類 | 適 用 范 圍 |
| 接地法蘭(或接地環) | 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
| 進口保護法蘭 | 當介質有強磨損性時選用。 |
電極的選擇
| 電極材料 | 耐蝕及耐磨性能 |
| 不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
| 哈氏合金B | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
| 鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
| 鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
| 鉑／鈦合金 | 幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
| 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
| 注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
電池供電型電磁流量計口徑與流量范圍對照表：
| 口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
電池供電型電磁流量計選型表：
| 型號 | 口徑 |
| |||||||
| MKLD | 15~2600 | ||||||||
|
|
| 代號 | 安裝形式 |
| |||||
| Y | 一體式 | ||||||||
| F | 分體式 | ||||||||
|
| 代號 | 轉換器型號 | |||||||
| ZA | 圓形 | ||||||||
| ZB | 方形 | ||||||||
|
| 代號 | 輸出信號 | |||||||
| I.4 | 4~20mA | ||||||||
| f | 頻率 1KHz | ||||||||
| Rs | 串行通訊（485） | ||||||||
| C | 控制輸出 | ||||||||
|
| 代號 | 防爆要求 | |||||||
| N | 無防爆 | ||||||||
| EX | 防爆（僅適用于分體式） | ||||||||
|
| 代號 | 介質溫度 | |||||||
| T1 | ≤65℃ | ||||||||
| T2 | ≤120℃ | ||||||||
| T3 | ≤180℃(僅適用于分體式） | ||||||||
|
| 代號 | 內襯材質 | |||||||
| NE | 氯丁橡膠（≤65℃） | ||||||||
| PTFE | 聚四氟乙烯（≤189℃） | ||||||||
| PVC | 聚氯乙烯（≤70℃） | ||||||||
|
| 代號 | 電極材質 | |||||||
| 316L | 不銹鋼 | ||||||||
| HC | 哈氏合金C | ||||||||
| HB | 哈氏合金B | ||||||||
| Ti | 鈦 | ||||||||
| Ta | 鉭 | ||||||||
電池供電型電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
聲明：產品外觀以實物為準，產品發展有時會涉及技術標準的更改，以及外形的變化，恕不另行通知。
FH-LDG高精度電磁流量計
| 產品概述 智能電磁流量計是我公司采用國內外最新先進技術研制、開發的全智能型流量計，與其他廠家生產的傳統模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度可靠性、穩定性、使用功能和使用壽命等方面。 我們認為電磁流量計是高精度，高可靠性和長使用壽命的流量儀表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，除此以外我們還自行設計定制了一套國內目前最先進的，專用于電磁流量計的生產設備，從軟件和硬件上都能切實保證產品長期的高質量。智能電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不必要的麻煩和錯誤。另外我們獨家設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減少了儀表體積和安裝維護的麻煩。 適用范圍 電磁流量計襯里主要性能和適用范圍（僅供參考）
測量流體：飽和蒸汽、過熱蒸汽、氣體、液體（避免多相流）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
XFE電磁流量計
一、產品特點、用途和適用范圍
分體式電磁流量計
| 產品型號：JTK-LDE |
| JTK-LDE分體式電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。 GY-LDE電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。 性能特點 ◆儀表結構簡單、可靠，無可動部件，工作壽命長。 ◆無截流阻流部件，不存在壓力損失和流體堵塞現象。 ◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。 ◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。 ◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。 ◆備有管道式、插入式等多種流量計型號。 ◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。 ◆具備一體化和分離型兩種型式。 ◆高清晰度LCD背光顯示。 技術參數 ◆儀表精度：管道式0.5級、1.0級；插入式2.5級 ◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。 ◆流速范圍：0.2～8m/s ◆工作壓力：1.6MPa ◆環境溫度：-40℃～+50℃ ◆介質溫度：聚四氟乙烯襯里≤180℃?????? 橡膠材質襯里≤65℃ ◆防爆標志：ExmibdⅡBT4 ◆防爆證號：GYB01349 ◆外磁干擾：≤400A/m ◆外殼防護：一體化型： IP65； 分 離 型： 傳感器IP68（水下5米，僅限于橡膠襯里） 轉換器IP65 ◆輸出信號：4～20mA.DC，負載電阻0～750Ω ◆通訊輸出：RS485或CAN總線 ◆電氣連接：M20×1.5內螺紋，φ10電纜孔 ◆電源電壓：90～220V.AC、24±10%V.DC ◆最大功耗：≤10VA |
電磁流量計
FM-LDE磁電式流量計是結合卡門渦街原理及法拉第電磁感應原理開發出的新型產品。該產品設計了獨特的磁電式感應結構，具有很強的抗震和耐高壓性能，安全性高，并具有測量范圍寬、讀數直觀、功耗低、壽命長等優點。廣泛應用于水廠、石油、冶金、食品、醫藥、紡織、電力等行業，帶有導電離子流體的檢測與計量。江蘇富馬儀表，專業流量計儀表生產廠家，先進的技術研發團隊，強大的售后服務團隊，保證了流量計在生產過程中的精確性，使用過程中的安全性。客戶在購買時，如有疑問，歡迎直接聯系廠家，專業的選型工程師隨時為您解疑答問，讓您買到合適型號的流量計產品。■產品執行標準本產品執行中華人民共和國專業標準JB/T9249-1999《渦街流量傳感器》，JB/T9248-1999《電磁流量計》■計量特點1.精大磁電流量計，一體化結構設計，集傳感器和流量積算儀為一體。2.現場可以同時顯示瞬時流量、累積流量。3.4-20mA信號輸出。4.具有掉電保護數據功能。5.傳感器結構合理，壓力損失小，無可動件。6.抗震性能強，因儀表檢測的是流體通過磁場所產生的電動勢，所以對來自管線徑向或軸向振動不會造成干擾。耐高壓、安全性高，因檢測器結構合理，有耐高壓和耐高壓沖擊，安全性高等特點。■技術參數公稱通徑：DN15-DN200公稱壓力：1.6MPa-26MPa量程比：15:1 -20:1介質溫度：-25℃-120℃環境溫度：-41℃-60℃精度等級：1級，1.5級環境濕度：≤95%（相對濕度）供電電源：3V鋰電池兩節 或外供電24VDC輸出信號：外供電時，輸出0-5000HZ脈沖或4-20mA.DC顯示方式：LCD液晶顯示同時顯示8位累積流量值 6位瞬時流量值防爆標志：ExdⅡCT5防爆合格證編號：CE991276■流量范圍
| 公稱通徑 | 流量范圍（m³/h） | |
| 最大流量 | 最小流量 | |
| 15 | 0.25 | 5 |
| 20 | 0.3 | 6 |
| 25 | 0.35 | 7 |
| 40 | 0.8 | 16 |
| 50 | 0.9 | 18 |
| 80 | 3.5 | 70 |
| 100 | 5.5 | 110 |
| 150 | 12 | 240 |
| 200 | 24.5 | 500 |

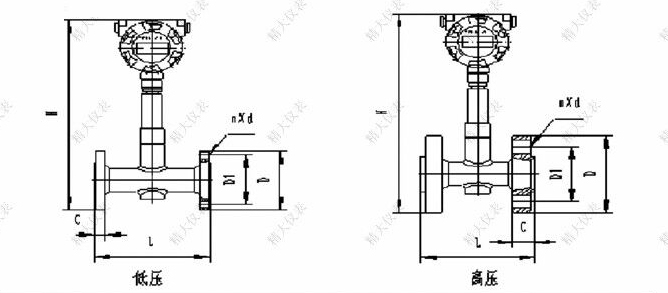

| 口徑 | 低壓D高壓G | L | D1 | D | C | H | n-d |
| DN15 | D | 160 | 65 | 95 | 14 | 325 | 4-φ14 |
| G | 180 | 101.5 | 150 | 29.5 | 380 | 4-φ22 | |
| DN20 | D | 186 | 85 | 115 | 16 | 345 | 4-φ14 |
| G | 186 | 105 | 160 | 32.5 | 390 | 4-φ22 | |
| DN25 | D | 186 | 85 | 115 | 18 | 345 | 4-φ14 |
| G | 186 | 107 | 160 | 42 | 390 | 4-φ26 | |
| DN40 | D | 200 | 110 | 150 | 20 | 380 | 4-φ18 |
| G | 200 | 124 | 180 | 39 | 410 | 4-φ26 | |
| DN50 | D | 210 | 125 | 160 | 22 | 390 | 4-φ18 |
| G | 220 | 165 | 215 | 45.5 | 445 | 4-φ26 | |
| DN80 | D | 220 | 160 | 195 | 24 | 125 | 4-φ18 |
| G | 313 | 201.5 | 265 | 55 | 495 | 8-φ32.5 | |
| DN100 | D | 250 | 180 | 220 | 26 | 460 | 8-φ18 |
| DN150 | D | 300 | 250 | 300 | 28 | 530 | 8-φ25 |
| DN200 | D | 420 | 310 | 360 | 30 | 590 | 12-φ25 |
| 說明 | ||
| 類型代號 | LME | 磁電流量計 |
| 特殊配置 | T | 高溫60℃以上 |
| 公稱通徑 | 15mm...........200mm | 公稱通徑從15mm....200mm |
| 公稱壓力 | 1.6MPa...........26MPa | 公稱壓力從1.6MPa到26MPa |
| / | ||
| 結構形式 | S | 一體型 |
| L | 分體遠傳型 | |
| 上限流量 | xxx | 上限流量m³/h |
| 防爆 | Ex | 防爆型 |
| 精度 | .J | 精度1級以上 |
智能電磁流量計
| GMFEL智能電磁流量計 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
GMFEL智能電磁流量計可以實現對一般導電液體或?qū)щ姷囊汗虄上嗔鳎唣ざ纫后w及鹽類、強酸、強堿等液體的流量測量 電磁流量計產品特點 具有長期的高測量精度不受流體物理特性的影響，測量準確度可達0.5級/0.3級 無機械可移動部件免維護 投運方便，流量計按0～10m/s范圍自動設定，無需更改測量量程 具有良好的抗腐蝕性和耐磨性，多種電極與襯里材料可選 在測量含有油脂的介質或能在電極表面沉積覆蓋一層非導電的介質時，可選用可調換（擦洗）式電極 轉換器和傳感器有一體型和分體型兩種安裝方式 轉換器采用先進的勵磁算法 采用高效率、高穩定度、自行設計的寬輸入范圍多組全隔離開關電源模式 （DC：18V-36V，AC：85V-265V） 設計有豐富的輸出接口，使用極為方便 具有轉換器本機自檢功能 大屏幕中文高清晰度LCD背光顯示 斷電時，EEPROM可保護設定參數和累積值 中文界面友好，操作方便 提供傳感器非線性修正功能  技術數據
GMLDE污水專用電磁流量計是我公司采用國內外最先進技術研制、開發的全能智能流量計，與老式模擬的或非智能的電磁流量計有非常大的區別，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面。
GMLDE污水專用電磁流量計是高精度、高可靠和使用壽命長的流量儀表，所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前最先進的，專用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品長期的高質量。 SDLDE污水專用電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們獨家設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。 GMLDE污水專用電磁流量計性能特點: ◆測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。 ◆測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。 ◆由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。 ◆傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。 ◆LDE轉換器采用國際最新最先進的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。 ◆雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。 GM污水專用電磁流量計測量原理： GM-LDE型智能電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為： E=KBVD 式中：K－－－－儀表常數 B－－－－磁感應強度 V－－－－測量管道截面內的平均流速 D－－－－測量管道截面的內徑 測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。 如何正確選型： 儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。 ◆收集數據 1.被測流體成份 2.最大流量、最小流量 3.最高工作壓力 4.最高溫度、最低溫度 ◆被測流體必須具備一定的導電性，導電率>5μS/CM 最大流量和最小流量必須符合下表中的數
◆實際最高工作壓力必須小于流量計的額定工作壓力。 ◆最高工作溫度和最低溫度必須符合流量計規定的溫度要求。 ◆確定是否有負壓情況存在。 您可以根據上表中的流量選擇相應的電磁流量計，若所選擇的電磁流量計的內徑與現在工藝管道的內徑不符，應進行縮管或擴管。 ◆若管道進行縮管，應考慮由于縮管引起的壓力損失是否會影響工藝流程。 ◆從產品價格考慮，可以選擇較小口徑的電磁流量計，相對減少投資。 ◆測潔凈水時，經濟流速時1.5－3m/s，測易結晶的溶液時，應適當?shù)靥岣吡魉伲?－4m/s為宜，起到自清掃，防止粘附沉積等作用；測礦漿等磨 ◆耗性流體時，應適當降低流速，1.0－2m/s為宜，以降低對內襯和電極地磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。 GM污水專用電磁流量計型譜:
江蘇格瑪測控有限公司專業生產電磁流量計、超聲波流量計、渦街流量計、金屬轉子流量計、導波雷達等，具備國家認可生產資質。購買時請認準“GMMCE”品牌。公司免費提供技術咨詢，歡迎您的來電！ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SUS316L不銹鋼電極
橡膠襯里示意圖
鈦電極
PO襯里示意圖
鉭電極
四氟襯里示意圖53P電磁流量計53P
| 53P電磁流量計 產品描述 適用于化工及石化行業中的流量測量 產品應用 53P電磁流量計 可用于測量電導率≥5μS/cm的液體流量： 酸和堿 涂料、油漆 漿料、泥漿 水、廢水等 測量去離子水的最小電導率需要≥20μS/cm
53P電磁流量計 產品性能 公稱直徑DN 15...600 PTFE或PFA襯里 PFA高溫型，最高溫度+180℃ 按章長度符合DVGW及ISO 測量精度高，有利于提高過程控制質量: - Promag 50：±0.5%（可選：±0.2%） - Promag 53：±0.2% 一體化現場變送器外殼IP 67 用于分離型的墻裝式變送器外殼：IP 67 Promag 53帶光敏鍵： 外部操作- 無需打開外殼 適用于防爆場合 可擴展軟件包 - 批量應用 - 電極清洗 - 帶診斷功能，提高操作可靠性 53P電磁流量計用于現場調試的快速設定菜單 可以和多種過程控制系統的通信接口相連： - 標準HATR接口 - Promag 50：PROFIBUS-PA - Promag 53：PROFIBUS-PA/-DP基金會現場總線 防爆認證，Zone 1： ATEX，F(xiàn)M，CSA等 53P電磁流量計的介紹就到這里，要想了解更詳細53P電磁流量計的產品性能，應用，價格能請來電咨詢我們53P電磁流量計，我們將竭誠為您服務。 |
