API氣動V型調節球閥

API氣動V型調節球閥

產品說明   服務承諾   訂貨流程



滬山閥門制造（上海）有限公司 是國內著名〖API氣動V型調節球閥〗制造商，也是國內大型【氣動閥門】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

一、介紹 API氣動V型調節球閥是一種直角回轉結構的高級控制閥，它與閥門配套使用，可實現比例調節;與二位五通電磁閥及控制箱配套使用，可實現開關控制。V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。 二、產品特點

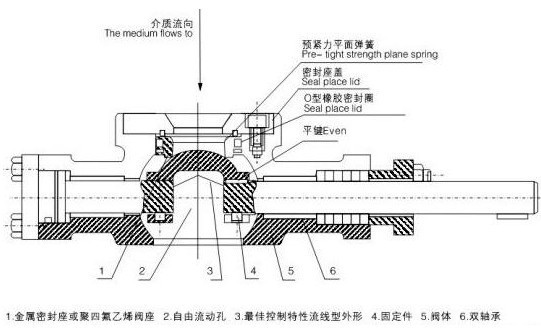

1、氣動V型球閥由V型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。V型球閥長期不需修理，使用壽命長，為您提供了真正的高效率進行控制工藝狀況的一種閥門。

2、具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。

3、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。

4、V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。

5、最大可靠(安全)性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。

6、金屬閥座的優越密封性：V型閥采用可動金屬閥座，具有的助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量10額定流量系數。

7、超強的剪切能力：V型閥采有金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。

三、執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

8、氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。

9、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。

四、球閥應用規范 設計制造按API 608 結構長度按ASME B16.10 壓力試驗按ISO5208
產品性能規范Performance Specification of the Products
公稱壓力  PN(MPa) Nominal pressure 試驗壓力（MPa）  Test pressure 適用介質  Applicable medium 適用溫度  Applicable temperature
殼體實驗  Shell test 密試驗  Sealing test
1.6 2.4 1.76 水、由、氣及高粘度、含纖維、固體顆粒  等介質  The medirums such as water, oil, gas, ａnd the solid grain with higt viscosity ａnd containing fibers, etc. -28～550℃
2.5 3.75 2.75
4.0 6.0 4.4
應用規范  Applicable specification 連接法蘭  Connection flange JB79-59 GB9113 HG20592-97 AMSI B16.5
檢驗試驗  Test ａnd inspection JB/T9092-99 API 598
五、API V型球閥API-主要連接尺寸
口徑NPS 外形尺寸Dimension 重量 Weight
d L H
2〞 40 178 130 16
3〞 60 203 140 25
4〞 85 229 150 33
6〞 128 265 200 110
8〞 150 292 220 145
10〞 212 330 250 190
12〞 255 356 285 2500
口徑NPS 外形尺寸Dimension 重量 Weight
d L H
2〞 40 216 110 23
3〞 60 203 130 35
4〞 85 305 160 67
6〞 128 403 200 145
8〞 150 419 220 180
10〞 212 457 250 309
12〞 255 502 258 374
口徑NPS 外形尺寸Dimension 重量 Weight
d L H
2〞 40 216 120 33
3〞 60 254 135 56
4〞 85 305 155 87
6〞 128 457 210 165
8〞 150 584 225 215
10〞 212 711 265 330
12〞 255 813 290 405
具體訂貨詳情請進入：
本頁名稱：API氣動V型調節球閥
本頁網址：http://hushanfamen.com/Valve_Product_129.html
官方網站：http://www.hushanfamen.com
該公司產品分類： 針型閥 電磁閥 液壓閥 油田專用閥 減壓閥 安全閥 調節閥 氣動閥門 電動閥門

ZSHV氣動V型調節球閥

 產品名稱：ZSHV氣動V型調節球閥

產品型號：ZSHV

產品特點：ZSHV氣動V型調節球閥具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性。

一、產品概述：

氣動V型調節球閥的閥芯呈特殊球扇形，閥關閉時，V型缺口與閥座產生楔形剪切作用。可防止球芯卡死，適宜控制紙漿，污水和含有纖維性和微小固體懸濁介質。單作用球閥的功能是一旦動力源發生故障，球閥將按控制系統的要求自動的處于關閉或開啟位置。

二、主要特點：

（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；

（2）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；

（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

（4）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置。

二、技術參數：

型式

直通兩體式鑄造 V 型球閥 DN25～200  直通整體式鑄造 V 型球閥 DN250～300

公稱通徑

DN25、32、40、50、65、80、100、125、150、200、250、300

公稱壓力

ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa

連接形式

法蘭連接：RF、FM，標準按    ANSI B16.5；JIS B2201；HG20596（或 GB9113-2000）

閥體材質

WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，  CF8M / SCS14A  閥體、閥內件材料的組合及工作溫度范圍請參閱表 1

使用溫度

常溫型：-29～+150℃ 高溫型：+150～+450℃

填料

常溫型：楔型聚四氟乙烯填料 高溫型：柔性石墨成型填料

與執行機構連接

符合 ISO 5211/1～5211/3-1982

閥芯型式

V 型缺口閥芯

流量特性

近似等百分比性，請參照圖 2

流量系數

請參見表 2

閥內件材質

閥體、閥內件材料的組合及工作溫度范圍請參閱表 1

球芯轉角

90°

三、主要零件材料及內部結構：

本體材質為碳鋼

1

底座

WCB

LCB

WC9

2

閥體

WCB

LCB

WC9

3

下閥軸

2Cr13

2Cr13

2Cr13

4

密封圈

PTFE/PPL  PPL

5

V球

CF8

CF8M

CF3M

6

上閥軸

2Cr13

2Cr13

2Cr13

7

填料

柔性石墨/PTFE

8

填料壓蓋

WCB

LCB

WC9

9

壓板

WCB

LCB

WC9

本體材質為不銹鋼

1

底座

CF8

CF8M

CF3M

2

閥體

CF8

CF8M

CF3M

3

下閥軸

304

316

316L

4

密封圈

PTFE/PPL

5

V球

CF8

CF8M

CF3M

6

上閥軸

304

316

316L

7

填料

柔性石墨/PTFE

8

填料壓蓋

CF8

CF8M

CF3M

9

壓板

CF8

CF8M

CF3M

四、氣動V型調節球閥 KV值及流量特性：



25

32

40

50

65

80

100

125

150

200

250

300


28

31

37

40

53

66

89

104

130

173

212

255


30

35

56

90

140

230

387

600

965

1567

2400

3900

 來源：http://www.dgfmjt.com/閥門,閥門廠家,上海閥門

來源：http://www.dgfmjt.com/Products_T33.html調節閥,調節閥廠家,上海調節閥

來源：http://www.dgfmjt.com/productshow_279.htmlZSHV氣動V型調節球閥,ZSHV氣動V型調節球閥廠家,上海ZSHV氣動V型調節球閥

該公司產品分類： 蝶閥 止回閥 調節閥 閥門 調節閥

VQ640F，VQ677FVQ640F，VQ677F氣動V型調節球閥

 一、產品介紹：
氣動V型球閥是一種直角回轉結構的高級控制閥，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和V型閥結構組成，它與電氣閥門定位器配套使用，可實現比例調節；與電磁閥及控制箱配套使用，可實現二位切斷控制。V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。
二、產品特點：
1、氣動V型球閥以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。通過配套電氣閥門定位器輸入4-20mA電流信號，改變閥芯的旋轉角度（0-90°任意角度），實現調節控制流量等參數。控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。是真正的高效率進行控制工藝狀況的一種閥門。2、具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。3、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。4、V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。5、最大可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。6、金屬閥座的優越密封性：V型閥采用彈性可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10－－5×額定流量系數。7、超強的剪切能力：V型閥采用金屬硬密封結構時，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力，能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。8、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
氣動執行器
GT、AT、AW型角行程氣動執行機構是V型球閥的驅動裝置，由活塞式雙作用和單作用（彈簧復位式）兩種，由緊湊的雙（單）活塞齒輪、齒條式結構，嚙合精確、傳動平穩、輸出扭矩大，動作靈活穩定、重量輕、使用壽命長。（單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好



GT型氣動執行器
AT型氣動執行器
AW型氣動執行器



附件的選項根據不同控制和要求可選擇下列附件：切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。調節型附件：電氣定位器、氣動定位器、電氣轉換器。氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。手動機構：HVSD手操機構
三、主要零件材料及適用溫度、介質：



材料\材料代號
C
P
R
主 要 零 件
閥 體
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
球 體
2Cr13
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
閥 桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
增強聚四氟乙烯 對位聚苯 硬質合金鋼
填 料
聚四氟乙烯 柔性石墨
適 用 工 況
適用介質
水、蒸汽、油品
硝酸堿類
醋酸類
適用溫度
-28℃ - 500℃



流量特性（V調節球閥的固有流量特性曲線圖）
執行標準



設計制造標準
法蘭尺寸標準
結構長度標準
檢驗試驗標準
GB/T12237-89
JB/T79-94 HG20592
GB12221-89
GB/T13927-89 JB/T9092-99
API6D
ANSI B16.5
ANSI B16.10
JB/T9092-99
JPI7S-48
JIS B2212~2214
JIS B2002
API598



產品技術參數和性能指標



公稱通徑D（mm）
25
32
40
50
65
80
100
125
150
200
250
300
額定流量系數Cv
32
47
78
110
170
280
410
750
1120
1850
2950
3800
公稱壓力PN（MPa）
1.6、2.5、4.0、6.4
流量特性
近似等百分比（參見典型曲線圖）、直線特性、快開性
閥板轉角（度）
0°～90°（可調）
允許泄漏量等級
軟密封：零泄露 硬密封：≤10－－5額定流量系數
作用形式
雙作用/單作用（彈簧復位式）
控制型式
切斷型/調節型
執行器
型 號
AT系列、GT系列、AW系列、ZSQ系列等
氣源壓力
凈化壓縮空氣（氮氣）0.3-0.7MPa
調節型
輸入信號
電流信號：0～10mA、4～10mA 氣源信號20～100kPa
基本誤差
帶定位器≤±1.5%
回 差
帶定位器≤1.5%
死 區
帶定位器≤0.6%
可調節比
250:1
300:1
切斷型
回訊電壓
AC220V、AC110V、DC24V、
切斷時間
0.5 S
1.0 S
2.5～4.0 S
7.0 S



允許壓差(MPa)



公稱通徑
25
32
40
50
65
80
100
125
150
200
250
300
供氣0.5MPa
5.9
5.4
4.8
4.5
4.3
3.6
2.8
2.0
1.4
1.3
1.1
0.8



外形尺寸



公稱通徑
尺 寸(mm)
對夾式
法蘭式
D
L
L1
D
D1
D2
L
Z-D
25
64
50
25
115
85
65
102
4-14
40
82
60
25
135
110
85
114
4-18
50
100
75
32
145
125
100
124
4-18
65
120
85
38
160
145
120
145
4-18
80
131
100
45
180
160
135
165
8-18
100
158
115
50
195
180
155
194
8-18
125
180
135
55
215
210
185
213
8-18
150
216
160
65
245
240
210
229
8-23
200
268
200
80
280
295
265
243
12-23



訂貨須知：一、①氣動V型球閥產品名稱與型號②氣動V型球閥口徑③氣動V型球閥是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定我公司的氣動V型球閥型號，請按氣動V型球閥型號直接向我司銷售部訂購

該公司產品分類： 蝶閥 泵 球閥

Q947H-16C DN65電動V型調節球閥

電動V型調節球閥Q947H-16C DN65介紹

一、電動V型調節球閥Q947H-16C DN65由調節型精小型電動執行器與V型軟密封球閥構成，是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。電動V型球閥V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。電動V型球閥 廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

二、電動V型調節球閥Q947H-16C DN65基本參數：閥體材質為一般有不銹鋼與鑄鋼，連接方式為法蘭連接或對夾連接，公稱壓力范圍：1.6-10MPa(16-100公斤），公稱通徑（閥門口徑)范圍DN25～350mm，，常用密封面材料有：硬密封、軟密封。根據不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

三、電動V型調節球閥Q947H-16C DN65具有如下的一些優點： 1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。 3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。 4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。 5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。

球閥通道平整光滑，不易沉積介質，可以進行管線通球

售后服務

我公司經銷的產品符合國家GB / T 13927-92標準，在出廠前做了嚴格的質量檢測，確保產品質量合格。依照本公司的保修說明，凡屬本公司已銷售的產品在正常使用情況下出現產品質量問題，本公司將在保修期內給予保修：

1、保修時間：一年保修（時間從發貨之日起），終身維修；

2、保修方式：送修或上門維修；

    3、質量保證說明：凡在保修期內出現產品本身的質量問題，所有出差費用由本公司承擔，如質保期內由于客戶不會或不正確使用造成產品損壞，所有出差費用由訂貨方或使用方承擔。本公司規定技術人員出差售后服務費用，按實際情況具體商議。 謝謝合作！

Q947H-16P DN25，Q947H-16P DN32，Q947H-16P DN40，Q947H-16P DN50，Q947H-16P DN65，Q947H-16P DN80，Q947H-16P DN100，Q947H-16P DN125，

Q947H-16P DN150，Q947H-16P DN200，Q947H-16P DN250，Q947H-16P DN300，Q947H-16P DN350

Q947H-16C DN25，Q947H-16C DN32，Q947H-16C DN40，Q947H-16C DN50，Q947H-16C DN65，Q947H-16C DN80，Q947H-16C DN100，Q947H-16C DN125，

Q947H-16C DN150，Q947H-16C DN200，Q947H-16C DN250，Q947H-16C DN300，Q947H-16C DN350

該公司產品分類： 直行程電動執行器 抽屜式控制箱 隔爆型控制箱 掛壁式控制箱 控制箱 硬密封電動球閥 鉻鉬鋼電動閘閥 電動套筒調節閥 不銹鋼電動閘閥 鑄鋼電動截止閥 浮動電動球閥 對夾電動蝶閥 角行程電動裝置 部分回轉電動裝置 多回轉電動裝置 電動裝置 角行程電動執行機構 調節型電動執行器 開關型電動執行器 智能一體化電動執行器

Qv347、Qv647、Qv947 V型調節球閥生產廠家

 【性能參數】

型號

Qv347H-16C

Qv347Y-16P

工作壓力（MPa）

1.6

適用溫度（℃）

-29～180

-29～425

適用介質

控制紙漿、污水、含固體和微小固體顆粒

材料

鑄鋼

鑄鋼

鑄不銹鋼

閥桿

鉻不銹鋼

不銹鋼

密封面

鉻不銹鋼

堆硬質合金

填料

柔性石墨

主要外形和連接尺寸

公稱或壓力級 公稱通徑 尺寸（mm）
（mm） （in） W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 80 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 90 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
ClASS150 25 - 50 - 25 - 64 38 57 200
40 11/2 65 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 21/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510
該公司產品分類： 球閥

電動V型調節球閥





電動V型調節球閥主要特點是：

（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；

（2）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；

（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

（4）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。



電動V型調節球閥技術參數

公稱通徑DN(mm)
25～400
公稱壓力PN(MPa)
1.6～6.4
公稱壓力Ps(MPa)
強度試驗
2.4～9.6
密封試驗
1.76～7.0
材料\代號
C
P
R
主要 零件
閥體
WCB
ZG1Cr18Ni9Ti
ZGOCr18Ni12Mo2Ti
球桿
2Cr13
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
閥桿
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
聚四氟乙烯、不銹鋼、硬質合金
填料
聚四氟乙烯、柔性石墨
適用 工況
適用介質
水,蒸汽,油品
硝酸類
醋酸類
適用溫度
-28～400℃
-28～500℃
執行器
型  號
CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
連接形式
對夾式、法蘭式，法蘭按JB79-59標準
電動V型調節球閥性能
基本誤差
回差
死區
輸入信號
輸出信號
全行程的 ≤±2%
全行程的 ≤±2%
全行程的 ≤0.8%
4～20mADC
4～20mADC
公稱通徑D（mm）
25
32
40
50
65
80
100
125
150
200
250
300
350
400
額定流量系數Cv
32
43
78
90
160
250
360
610
1120
1850
2950
3700
7195
11466
公稱壓力PN（MPa）
1.6、2.5、4.0、6.4
流量特性
近似等百分比（參見典型曲線圖）、直線特性
閥板轉角（度）
0°～至90°（可調）
允許泄漏量等級
軟密封：零泄露 硬密封：≤額定Cv×0.001%
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）
8.5～30

36～60
可調節比
250:1
300:1
該公司產品分類： 球閥

泰科對夾式球閥 泰科v型電動球閥 泰科v型調節球閥

型號 壓力 ZDRV PN1.6-6.4mpa 一、電動V型調節球閥概述　　電動Ｖ型球閥是一種直角回轉結構的高級控制閥，其由回轉型角行程電子式電動執行器和V型閥結構組成，以電源電壓為動力，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節和二位開關控制。Ｖ型球閥閥芯設計成帶有特殊形狀的Ｖ型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。 【如需詳細參數請復制地址到瀏覽器打開：電動V型調節球閥www.51879176.com/qf/ddvxtjqf/
該公司產品分類： 泰科閥門

VQ647H氣動v型調節球閥www.jdfam.com

 進典閥門有限公司v型球閥型號：VQ347H、VQ647H、VQ947H

氣動V型調節球閥工作原理

氣動V型球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

氣動V型調節球閥現實作用

氣動V型球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。氣動V型球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作。

氣動V型調節球閥執行標準



設計制造標準

法蘭尺寸標準

結構長度標準

檢驗試驗標準

GB/T12237-89

JB/T79-94 HG20592

GB12221-89

GB/T13927-89 JB/T9092-99

API6D

ANSI B16.5

ANSI B16.10

JB/T9092-99

JPI7S-48

JIS B2212~2214

JIS B2002

API598



氣動V型調節球閥產品技術參數和性能指標



公稱通徑D（mm）

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Cv

32

47

78

110

170

280

410

750

1120

1850

2950

3800

公稱壓力PN（MPa）

1.6、2.5、4.0、6.4

流量特性

近似等百分比（參見典型曲線圖）、直線特性、快開性

閥板轉角（度）

0°～90°（可調）

允許泄漏量等級

軟密封：零泄露 硬密封：≤10－－5額定流量系數

作用形式

雙作用/單作用（彈簧復位式）

控制型式

切斷型/調節型

執行器

型 號

DA系列、GT系列、AW系列、ZSQ系列等

氣源壓力

凈化壓縮空氣（氮氣）0.3-0.7MPa

調節型

輸入信號

電流信號：0～10mA、4～10mA 氣源信號20～100kPa

基本誤差

帶定位器≤±1.5%

回 差

帶定位器≤1.5%

死 區

帶定位器≤0.6%

可調節比

250:1

300:1

切斷型

回訊電壓

AC220V、AC110V、DC24V、

切斷時間

0.5 S

1.0 S

2.5～4.0 S

7.0 S



允許壓差(MPa)



公稱通徑

25

32

40

50

65

80

100

125

150

200

250

300

供氣0.5MPa

5.9

5.4

4.8

4.5

4.3

3.6

2.8

2.0

1.4

1.3

1.1

0.8



氣動v型調節球閥外形尺寸www.jdfam.com

該公司產品分類： 球閥 蝶閥

上海滬工Qv347、上海滬工Qv647、上海滬工Qv947 V型調節球閥

 【產品用途】

Qv347、Qv647、Qv947 V型調節球閥由于球芯帶有 V 型結構，對閥座具有剪切作用。因此適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。



【產品特點】

1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸

2、具有整體式的閥體結構，不存在產生潛在泄漏的可能

3、具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中

4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長



【性能參數】

型號

Qv347H-16C

Qv347Y-16P

工作壓力（MPa）

1.6

適用溫度（℃）

-29～180

-29～425

適用介質

控制紙漿、污水、含固體和微小固體顆粒

材料

鑄鋼

鑄鋼

鑄不銹鋼

閥桿

鉻不銹鋼

不銹鋼

密封面

鉻不銹鋼

堆硬質合金

填料

柔性石墨

主要外形和連接尺寸

公稱或壓力級

公稱通徑

尺寸（mm）

（mm）

（in）

W

L

W1

L1

d

d1

H1

H

PN1.6MPa

25

-

50

-

25

-

64

38

57

200

40

-

60

-

25

-

82

49

63

205

50

-

75

124

32

62

100

60

92

225

65

-

80

145

38

72.5

120

75

100

235

80

-

100

165

45

82.5

131

89

108

260

100

-

115

194

50

97

158

113

117

270

125

-

135

210

55

105

180

140

140

320

150

-

160

229

65

114.5

216

164

177

340

200

-

200

243

80

121.5

268

205

200

390

250

-

240

297

90

148.5

326

259

252

420

300

-

-

338

-

169

-

300

270

510

PN2.5MPa

25

-

50

-

25

-

64

38

57

200

40

-

60

-

25

-

82

49

63

205

50

-

75

124

32

62

100

60

92

225

65

-

85

145

38

72.5

120

75

100

235

80

-

100

165

45

82.5

131

89

108

260

100

-

115

194

50

97

158

113

117

270

125

-

135

210

55

105

180

140

140

320

150

-

160

229

65

114.5

216

164

177

340

200

-

200

243

80

121.5

268

205

200

390

250

-

240

297

92

148.5

326

259

252

420

300

-

-

338

-

169

-

300

270

510

ClASS150

25

-

50

-

25

-

64

38

57

200

40

11/2

65

-

25

-

82

49

63

205

50

2

75

124

32

62

100

60

92

225

65

21/2

85

145

38

72.5

120

75

100

235

80

3

100

165

45

82.5

131

89

108

260

100

4

115

194

50

97

158

113

117

270

125

5

135

210

55

105

180

140

140

320

150

6

160

229

65

114.5

216

164

177

340

200

8

200

243

80

121.5

268

205

200

390

250

10

240

297

92

148.5

326

259

252

420

300

12

-

338

-

169

-

300

270

510



該公司產品分類： 球閥

SLQ647F-16/DN40氣動V型調節球閥

                                                                                                                                                                                                                                                                        上海三凌自控閥門有限公司是一家專業研發、制造氣動閥門及氣動執行器的技術型企業。本廠技術力量雄厚，有多年的生產經驗，并吸取許多國內外的先進工藝，質量穩定可靠，測試設備完善。產品深受廣大用戶的信賴和支持。產品廣泛應用于天然氣、油品、化工、金屬冶煉、造紙、印染、電力、礦業、生物制藥、日用化工、食品飲料、水處理、空氣處理及機械設備等行業，是自動化流體控制工程及設備改造的首選產品。本廠為用戶咨詢、設計、選型、安裝、解決各種控制方案，保持質量第一、用戶至上的誠信經營方針，用最完善的全方位服務于客戶。建立長期配套關系，共享三凌自控閥門技術資源，共同擴展海內外控制閥市場。－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－-     V型球閥屬于固定球閥，是一種球芯帶有V型缺口的旋轉式切斷閥，它與閥門定位器配套使用可實現比例調節， 這款閥門調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。 它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。廣泛應用于石油、化工、造紙、冶金、水處理等工業部門，對管道內介質產品功能進行調節或切斷，它流量系數產品簡介大，閥座帶有增能環，可調節公稱型號密封力，確保密封。－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
該公司產品分類： 氣動元件 閥門
  • 共153條共16頁
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16

    • 最新產品

    熱門儀器： 液相色譜儀 氣相色譜儀 原子熒光光譜儀 可見分光光度計 液質聯用儀 壓力試驗機 酸度計（PH計） 離心機 高速離心機 冷凍離心機 生物顯微鏡 金相顯微鏡 標準物質 生物試劑
    主站蜘蛛池模板： 久久综合久久综合九色 | 色yeye香蕉凹凸视频在线观看 | 精品一区二区在线观看视频 | 亚洲午夜精品无码专区在线观看 | 亚洲熟女一区二区三区 | 欧美乱大交高潮tp121cc | 中文字幕肉感巨大的乳专区 | 久久久精品观看 | 国产羞羞视频在线观看一区 | 人九九精品 | 国产69精品久久久久观看黑料 | 国产午夜视频在线观看 | 亚洲理论一区 | 日本一区二区三区免费乱视频 | 91高清视频在线 | 色婷婷亚洲婷婷7月 | 日韩精品一区二区三区在线观看 | a人片中文字幕一区二区 | 波多野结衣亚洲AV无码无在线观看 | 黄色成人在线播放 | 欧洲亚洲精品A片久久99动漫 | 国产精品理论在线无码 | 91视频直接看 | 亚洲成人mv | caoporn视频| 欧美伦理一区二区三区 | 久精品视频在线观看 | 添逼视频 | 无码成人18禁动漫网站 | 99精品国产综合久久精品自在 | 日韩国产一级片 | 天天夜碰日日摸日日澡性色av | 成人性视频免费网站 | 亚洲AV无码不卡无码 | 中文字幕一区二区在线观看视频 | 亚洲欧美日韩愉拍自拍 | 亚洲图区综合网 | 九色精品视频在线观看 | 波多野结衣高潮AV在线播放 | 免费观看丰满少妇做爰视频 | 亚洲日韩色在线影院性色 |
