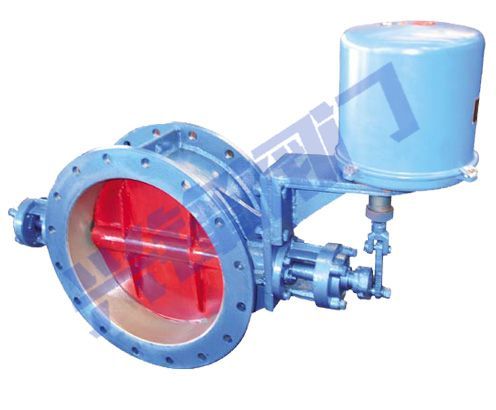

ZAJD電動調節蝶閥

ZAJD電動調節蝶閥



ZRJD智能型電動蝶閥一、電動調節蝶閥 產品概述

本公司生產的"川羽"牌電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有法蘭式和對夾式。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時電動調節蝶閥具有良好的流體控制特性。是工業自動化控制領域中的重要執行單元。電動調節蝶閥是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4～20mA信號來完成調節動作。主要適用于各種工業自動化生產的管道流量、壓力、溫度的控制。智能型電動蝶閥廣泛應用于石油，化工，造紙，冶金，污水處理等生產部門的氣體，蒸汽，液體輸送管道中介質的調節。




電動調節蝶閥 （對夾式） 電動調節蝶閥 （法蘭式） 智能型電動蝶閥 （對夾式）



二、電動調節蝶閥 主要設計標準



設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000；JB/T9092-1999



三、電動調節蝶閥 主要技術參數及性能



公稱通徑DN（mm） 50～1200
公稱壓力 PN0.6、1.6、2.5MPa
連接形式 法蘭式、對夾式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差 ±2.5%
回差 ±2.5%
死區 1% （可調）
可調范圍 50:1
配置執行機構 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式 開關到位燈（開關兩位控制）、智能調節（4～20mA模擬量信號控制）



四、電動調節蝶閥 執行器技術參數



電源電壓 AC220/380V，50/60Hz
輸出力矩 50N·M～2000N·M
動作范圍 0～90° 0～360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°～60°
手動操作 同附帶手柄操作
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4；特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖



五、電動調節蝶閥 主要零件材料



零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨



六、電動調節蝶閥 主要性能規范



公稱通徑DN（mm） DN50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃）



七、電動調節蝶閥 外形圖




電動調節蝶閥 （法蘭式） 電動調節蝶閥 （對夾式） 電動調節蝶閥 （軟密封）



八、電動調節蝶閥 安裝連接尺寸



公稱通經（DN） 主要尺寸 法蘭尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 軟密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56



九、電動調節蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA,1-5V）、作用方式（電-開式，電-關式）盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

ZKJW電動調節蝶閥 ZKJW-311 ZKJW-411 電動調節閥

  ZKJW電動調節蝶閥  ZKJW-311 ZKJW-411 電動調節閥



   電動調節蝶閥具有結構簡單、操作方便、流阻小，流量系數大、容易制造大口徑等優點，尤其適用于大口徑、大流量、低壓差的場合，也可用于濃濁漿狀及懸浮顆粒物的介質調節。



主要技術參數：

•  公稱通徑： DN50－－1400㎜•  公稱壓力： PN 0.6，1.0， 1.6MPa•  連接形式：對夾式、法蘭式（按JB79-59標準）•  電源電壓：AC 220V、50Hz•  輸入信號：0-10mA DC，4-20mA DC •  流量特性：近似對數（等百分比）•  工作溫度：-60－－450℃•  作用形式：電開式K，電關式B•  配用DKJ系列電動執行器

公稱通徑DN（mm）

50

80

100

125

150

175

200

250

300

350

額定流量系數KV

60°

76

200

305

480

700

940

1220

1920

2750

3750

80°

100

260

405

620

1150

1550

2030

31150

4550

6200

配用執行器

型號

ZAL-16



DKJ-210、2100

出軸力矩（N.m）

16



100

公稱通徑DN（mm）

400

450

500

600

700

800

900

1000

1200

1400

額定流量系數KV

60°

4900

6200

7650

11100

1490

19530

24780

30600

44600

60000

80°

8000

10200

13500

19800

27000

35100

44600

55080

81000

108000

配用執行器

型號

DKJ-310、3100



DKJ-410、4100



DKJ-510、5100

該公司產品分類： 發電機控制裝置 轉速儀 水電站二次儀表 儀表類 信號校驗儀 渦輪流量計 萬用表 調節閥 電氣轉換器 閥門定位器 球型鉸鏈 壓力表 渦街流量計 壓力開關 電磁閥 氣動執行器 電動蝶閥 自立式壓力調節閥 電動溫控閥 溫控調節閥

EHB系列硬密封電動調節蝶閥



 產品詳細鏈接請點擊：http://www.gratcn.com

    產品備注：金屬硬密封電動蝶閥為三維偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.

　　1.在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能　　    2.三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成,　　    3.蝶板與密封圈之間不存在相卡現象.　　    4.閥門的密封性能不受溫度變化的影響.　　    5.閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.

　　工作原理：

　　工作電源通常有：AC220V AC380V等。

　　輸入信號：4~20mA 0~10v等弱電信號！　    由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動！　    接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。 　　    硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。 　　

    閥門的連接形式有無法蘭對夾式,法蘭連接和對焊連接.

    硬密封電動蝶閥工藝參數：

    口徑：DN50-1000

    工作電源：AC220V

    控制信號：4-20mA

    連接方式：法蘭式、對夾式

    硬密封電動蝶閥應用領域：

    食品,飲料,醫藥,石化,電廠,鋼廠,工業環保水處理等高溫或不潔凈的介質工藝領域

電動球閥：http://www.gratcn.com/product/7-1.html超短法蘭電動球閥：http://www.gratcn.com/product/300.html





該公司產品分類： 氣動執行器 電動執行器 執行器 氣動蝶閥 開關蝶閥 氣動蝶閥 電動蝶閥 不銹鋼電動球閥 氣動球閥 電動球閥 小流量調節閥 電動調節閥 氣動調節閥 V型調節閥 蝶閥 球閥 調節閥

ZDR/LW-B/KZDR/LW-B/K電子式電動調節蝶閥

ZDR/LW-B/K電子式電動調節蝶閥

類別
直行程
角行程
常溫型
中溫型
中溫型
常溫型
型號
ZDR/LW-6B/K
ZDR/LW-6B/KG
ZDR/LW-6B/KG
ZDR/LW-6B/K
規格
DN600-1000
DN50-5000

主要技術參數和性能指標
 1蝶閥主要技術參數

公稱通徑mm
50
80
100
125
150
200
250
300
350
公稱壓力MPa
0.6
介質溫度℃
常溫：-20~200（鑄鐵）；-40~250（鑄鋼）；中溫-40~450（鑄不銹鋼）
轉角范圍°
0-70
流量特性
近似百分比
環境溫度℃
無空間加熱器：-10~60；帶空間加熱器：-35~60
接管法蘭
按JB78-59對夾式法蘭連接
閥體材質
HT200；35；ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥板材質
HT200；35；ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
公稱通徑mm
400
450
500
600
700
800
900
1000
公稱壓力MPa
0.6
介質溫度℃
常溫：-20~200（鑄鐵）；-40~250（鑄鋼）；中溫-40~450（鑄不銹鋼）
轉角范圍°
0-70
流量特性
近似百分比
環境溫度℃
無空間加熱器：-10~60；帶空間加熱器：-35~60
接管法蘭
按JB78-59對夾式法蘭連接
閥體材質
HT200；35；ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥板材質
HT200；35；ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti



 FM-YPD SBWR-2280/240KD CM8820 TPI770 SR540-DN1 FM-01b FM01b E3S-R2N2 QY24DH-15 GLHS-B AF3000-03 SZMB-5-B UJ-24   UJ24 XQ230640 ,LJ18A3-5-Z/DZ YB33201 TESTO 825-T4 PR08-1.5DP2 WREK-1315 JS-7,JS7 LJ2-15G/211 SBWZ-2481/24SI SR551-PM SR550-RN1 WRN-440A XQ231041

該公司產品分類： 電磁閥 調壓閥 電壓表 記錄儀 調節儀 溫度變送器 分析天平 精密天平 濁度計 電動調節閥 電動執行機構 電火花檢漏儀 消化爐 定氮儀 磁力攪拌器 可燃氣體探測器 熱電阻 氣體檢測儀 過濾器 電磁流量計 差壓變送器 壓力變送器

TOP進口電動調節蝶閥



德國托普TOP進口電動調節蝶閥

進口電動調節蝶閥概述

  德國托普TOP進口電動調節蝶閥采用一體化結構，有開關型和智能調節型兩種。開關型直接用單相交流電源直接控制閥門開閉。電動調節蝶閥有內裝智能閥門定位器和外接智能手操閥門定位器兩種。電動調節蝶閥采用輸入控制信號（4-20mA DC）即可控制運轉。該閥具有功能強，體積小，性能可靠等優點。配套簡單，流通能力大，電動調節蝶閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。電動調節蝶閥可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。連接形式：法蘭式按JB/T78-59 、B79-59對夾式法蘭連接

進口電動調節蝶閥主要技術參數

1、閥體：

公稱通徑：50-1400mm

公稱壓力：PN1.0，1.6，2.5MPa

電源電壓：220V/50Hz、380V/50Hz

             輸入信號：4-20mA或1-5V·DC

             輸出信號：4-20mA·DC

             防護等級：相當IP67

             隔爆標志：ExdⅡBT4

             手操功能：手柄等

材料：HT200，ZG25I，ZG1Cr18Ni9，ZGOCr17Ni12Mo2襯四氟

2：上閥蓋

常溫型：-20～+200℃

散熱型：+200～+450℃

壓蓋形式：螺栓壓緊式

填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料

襯橡膠，襯四氟乙烯

密封材料:不銹鋼,橡膠,四氟乙烯

閥內組件：

閥芯形式：閥板

流量特性：等百分比特性或直線特性

 3、執行機構：

類型：可選用PSQ系列、3610系列或LH系列電子式角行程執行機構

進口電動調節蝶閥選型

a: 產品名稱與電動調節蝶閥的型號

b:  電動調節蝶閥的操作方式 （有手動 渦輪傳動 氣動 電動等）

c:  電動調節蝶閥的密封面材質和硬度

d:  電動調節蝶閥的閥體材質

e:  電動調節蝶閥的壓力

德國TOP（托普）閥門是亞太地區流體控制領域的主要生產和供應商之一，公司總部位于法蘭克福，公司致力于科研開發流體控制閥門，生產流體控制設備系統，在許多個國家均有生產閥門基地。德國托普（TOP）閥門國際有限公司1968年景立以來，始終致力于環保、節能產品的研發與生產。通過嚴格的生產軌制，創造高質量產品，打造一流品牌。經由數十余年的發展，現已成為在使用產品的用戶涉及石油、化工、電力、冶金、制藥、食物、水處理、市政給排水、自然氣、造紙、電子產業、樓宇、機械設備配套等行業內多元化經營的高科技企業。 德國TOP（托普）閥門 主要生產制造的進口閥門產品有進口電磁閥、進口球閥、進口疏水閥、進口減壓閥、進口安全閥、進口閘閥、進口截止閥、進口蝶閥、進口角座閥、進口調節閥、進口防爆電磁閥、進口水用電磁閥、進口蒸汽電磁閥、進口燃氣電磁閥、進口不銹鋼電磁閥、進口低溫電磁閥等優秀供應商之一。工作壓力1.0Mpa-64.0Mpa。工作溫度：-196℃-650℃ 。材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316 、316L、鉻鉬鋼、低溫鋼、鈦合金鋼。 德國TOP（托普）閥門公司自1968年創建以來，始終向客戶提供以閥門為主體的流體控制機械，產品涉及到從家居到工業生產等廣泛領域。 在過去的日子里，我們已經成長為具有世界領先水平的管類生產廠商。今天，德國TOP（托普）閥門商標由于其卓越的品質在德國乃至全世界享有很高的聲譽。 進入21世紀以來，公司越來越關注有關全球環境及可持續能源研究等問題。同時，我們也目睹了在復雜信息和無線通信技術推動下產生的社會變化。在未來的幾年里，這些變化將在很大程度上影響公司的運營環境。德國TOP（托普）閥門公司將在提供具有創意的和高品質的產品和服務方面提高公司的整體價值。公司將致力于使得客戶、股東更加滿意！

中國總代理：上海滬密閥門有限公司

銷售熱線：

圖文傳真：

24小時專線：13818305690

銷售QQ：2946461197

郵箱：humi021@126.com

閥門：http://www.86valves.org
該公司產品分類： 進口球閥 進口電磁閥 進口閘閥 進口角座閥 進口蝶閥

ZAJD電動調節蝶閥

 一、電動調節蝶閥 產品概述

雨太牌ZAJD電動調節蝶閥電動調節蝶閥通常由角行程電動執行機構（0～90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。根據動作模式分類有：開關型和調節型。開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0～5等弱電控制）信號來完成調節動作。執行器采用一體化結構，內置控制模塊，輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動調節蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封閥體。電動調節蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

二、電動調節蝶閥 產品圖片



ZAJD電動調節蝶閥 ZAJD電動調節蝶閥

三、電動調節蝶閥 產品特點



1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。 3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。 4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。 5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

四、電動調節蝶閥 主要技術參數

1、閥體

閥體形式

直通鑄造閥

公稱通徑

DN50～1200mm

公稱壓力

PN1.0、1.6、2.5MPa

法蘭標準

GB/T9113、 JB/T79、HG20594及其他標準

連接形式

法蘭式、對夾式

閥蓋形式

一體式

壓蓋型式

壓板壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

閥體材料

鑄鋼（WCB）、不銹鋼（CF8、CF8M、CF3、CF3M）、鉻鉬鋼、WCB+F46

2、閥內件

閥芯形式

"蝶"型垂直板式

流量特性

近似等百分比

閥芯材料

鑄鋼、不銹鋼（CF8、CF8M、CF3、CF3M）

3、執行器

執行器型號

CHR、3810R、DZW、HQ、PSQ電動執行機構

主要技術參數

電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

五、電動調節蝶閥 主要性能指標

公稱通徑 DN（mm）

50

65

80

100

125

150

200

250

300

350

400

450

500

600

額定流量系數KV

110

180

232

368

656

735

1240

2025

2712

3875

5038

6900

8500

12200

允許壓差（MPa）

≤ 公稱壓力

動作范圍

0～90°

泄露量Q

按GB/T4213-92，為Kv值的10-4

基本誤差

±2.5%

回差

±2.5%

死區

1%

可調范圍

50:1

六、電動調節蝶閥主要技術規范

公稱通經DN（mm）

50～2000

公稱壓力PN（MPa）

0.6

1.0

1.6

2.5

密封試驗（MPa）

0.66

1.1

1.76

2.75

強度試驗（MPa）

0.9

1.5

2.4

3.75

適用溫度

碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

七、電動調節蝶閥 主要零部件材料

零件名稱

材料

閥體

WCB、合金鋼、不銹鋼、QT450-10

蝶板

WCB、合金鋼、不銹鋼、QT450-10

閥軸

2Cr13不銹鋼、合金鋼

密封圈

不銹鋼圈

填料

柔性石墨

八、電動調節蝶閥 執行標準

制造標準

JB/T 8527-97

法蘭標準

GB9113-2000

結構長度標準

GB12221-89

檢驗標準

GB/T 13927-92

九、電動調節蝶閥 主要外形圖

十、電動調節蝶閥 主要外形尺寸

公稱通徑DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

108

112

114

127

140

140

152

165

178

190

216

222

229

267

292

318

330

410

L1

43

46

49

56

64

70

71

76

83

92

102

113

127

154

165

190

203

216

H

112

115

120

140

170

180

210

240

290

320

350

380

410

470

550

640

710

770

H1

根據所配執行機構而定

A

根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同

PN1.0MPa法蘭尺寸

D

165

185

200

220

250

285

340

395

445

505

565

615

670

780

895

1015

1115

1230

D1

125

145

160

180

210

240

295

350

400

460

515

565

620

725

840

950

1050

1160

n-Φd

4-18

4-18

8-18

8-18

8-18

8-22

8-22

12-22

12-22

16-22

12-26

20-26

20-26

20-30

24-30

24-33

28-33

28-36

PN1.6MPa法蘭尺寸

D

165

185

200

220

250

285

340

405

460

520

580

640

715

840

910

1025

1125

1255

D1

125

145

160

180

210

240

295

355

410

470

525

585

650

770

840

950

1050

1170

n-Φd

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

16-26

16-30

20-30

20-33

20-36

24-36

24-39

28-39

28-42

PN2.5MPa法蘭尺寸

D

165

185

200

235

270

300

360

425

485

555

620

670

730

845

960

1085

1185

1320

D1

125

145

160

190

220

250

310

370

430

490

550

600

660

770

875

990

1090

1210

n-Φd

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30

16-33

16-36

20-36

20-36

20-39

24-42

24-48

28-48

28-55

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。

該公司產品分類： 電磁閥 氣動蝶閥 電動蝶閥 氣動球閥 電動球閥 自力式調節閥 氣動調節閥 電動調節閥

D943H電動硬密封法蘭蝶閥，電動帶執行機構蝶閥，智能型電動調節蝶閥

 電動硬密封法蘭蝶閥，電動帶執行機構蝶閥，智能型電動調節蝶閥，沈陽博耐斯閥門制造有限公司生產的電動蝶閥采用標準：

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

電動蝶閥的特點：

1.電動蝶閥有智能型、調節型和開關型等。

2.電動蝶閥體積小巧：體積僅相當于同類產品的35%左右。

3.使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。http://www.bnsfm.com

4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15、30、45、60。及帶手動功能。

5.智能數控：內置模塊采用計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和定位。

也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 200口徑閥門一般采用380VAC電動執行器。

 1.博耐斯多層次電動三偏心硬密封蝶閥密封是采用軟硬層金屬片層疊成，通過精加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重密封，無論在低溫和高溫情況下，均具有優良的密封性能．

2.采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能．

3.結構合理，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能穩定，使用壽命長．http://www.bnsfm.com

4.蝶閥設有密封調節裝置,使用后若密封性能下降,可調節蝶板密封圈向發座靠近即可恢復原有密封性能,大大地提高使用壽命.

  BNS9TD電動三偏心蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重特點。具有雙向密封功能，安裝時不受介質流向和空間位置的影響，可在任意方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。



該公司產品分類： 旋塞閥 電站閥，高溫高壓閥門 低溫閥門 保溫閥門 柱塞閥 氧氣閥，氫氣閥，燃氣閥，氣體閥門 安全閥 阻火器，呼吸閥，阻火呼吸閥 過濾器 隔膜閥 閘槳閥，槳液閥，刀型閘閥 膠管閥，管夾閥 水力控制閥 排氣閥 平衡閥 止回閥 閘閥，電動閘閥，氣動閘閥 截止閥，電動截止閥，氣動截止閥 蝶閥，氣動蝶閥，電動蝶閥 球閥，氣動球閥，電動球閥

LIPTD進口電動調節蝶閥（進口德國調節蝶閥）品牌，批發

進口電動調節蝶閥（進口德國調節蝶閥）品牌，批發德國雷普LIP電動調節蝶閥由中國深圳派克閥門有限公司總代理德國雷普LIP閥門是全球閥門市場最認可閥門品牌之一概述：進口電動調節蝶閥是用來調節閥門的閥前與及閥后的壓力，調節靈敏度精準，壓力穩定。德國雷普電子式電動調節蝶閥是由3610R/L全電子式電動執行機構和蝶閥調節機構組成。執行機構內有伺服系統，無須另配伺服放大器。具有結構簡單、流通能力大，調節精度高等特點。適用于含有懸浮顆粒的流體及濃濁、漿狀的流體的調節和控制，廣泛應用于石化、冶金、電站等工業部門中產品特征：技術規范基本設計：JIS B2201-1984、ANSI B16.5-1981測       試：ASME B16.104 尺寸范圍：DN50～DN1200壓力等級：1.0～6.4MPa介質溫度：-29℃-280℃殼體材料：碳鋼、不銹鋼適用介質：氣體、液體、蒸汽 、導熱油操作方式：電動 技術參數 可提供直線、等百分比固有流量特性作用方式:電開式(K)、電關式(B)動作靈敏、連線簡單流量大、體積小電源電壓:220V、50Hz產地：德國產品品牌：德國雷普德國雷普智能電動調節蝶閥制造標準：國標、德標、美標。





該公司產品分類： 進口高溫閥門 進口衛生級閥門 進口減壓閥 進口安全閥 進口疏水閥 進口調節閥 進口電磁閥 進口閥門

ZAJW電子式調節蝶閥，電動調節蝶閥

電子式調節蝶閥
電子式調節蝶閥
電子式調節蝶閥，電動調節蝶閥產品型號：ZAJW——ZKJW產品規格：DN100-2000公稱壓力：0.05-0.1MPa適用介質：空氣、煤氣、其他氣體電子式調節蝶閥是由電子式電動執行機構和通風蝶閥通過機械連接，經過安裝調試后共同組成。 根據動作模式分類有：開關型和調節型。電動調節蝶閥開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4-20mA信號來完成調節動作。電動調節蝶閥注意事項：1、在安裝時，閥瓣要停在關閉的位置上。2、開啟位置應按蝶板的旋轉角度來確定。3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
該公司產品分類： 泄爆閥門系列 均壓放散系列 卸料閥門系列 通風蝶閥系列 盲板閥門系列 污水閘門系列

上海武億D973H電動調節蝶閥





產品概述

    WYD973H電動硬密封調節蝶閥，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

產品特點

1、本閥采用三偏心密封結構，閥座與蝶板磨損小。 2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。 3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長． 4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。 5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

主要技術參數

公稱通徑DN（mm) 50～2000
公稱壓力PN（Mpa) 0.6 1.0 1.6 2.5
密封試驗(Mpa) 0.66 1.1 1.76 2.75
強度試驗(Mpa) 0.9 1.5 2.4 3.75
適用溫度 碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱 材料
閥體 WCB、合金鋼、不銹鋼、QT450-10
蝶板 WCB、合金鋼、不銹鋼、QT450-10
閥軸 2Cr13不銹鋼、合金鋼
密封圈 不銹鋼圈
填料 柔性石墨

采用標準

制造標準 JB/T8527-97
法蘭標準 GB9113-2000
結構長度標準 GB12221-89
檢驗標準 GB/T13927-92


該公司產品分類： 電磁閥 配件 執行器 氣動蝶閥 電動蝶閥 氣動球閥 電動球閥 自力式調節閥 氣動調節閥 電動調節閥
熱門儀器： 液相色譜儀 氣相色譜儀 原子熒光光譜儀 可見分光光度計 液質聯用儀 壓力試驗機 酸度計（PH計） 離心機 高速離心機 冷凍離心機 生物顯微鏡 金相顯微鏡 標準物質 生物試劑
主站蜘蛛池模板： 3p久久| 粉嫩国产精品一区二区在线观看 | 九色最新网址 | 黄色在线观看视频免费 | 国产乱子伦精品免费无码专区 | 成人区视频 | 国产精品高清原创巨作av | 玩两个丰满老熟女在线视频 | 欧美国产精品粉嫩在线播放 | 在线观看视频在线高清免费播放网站 | 视色av| 少妇高潮毛片色欲ava片 | 性欢交69国产精品 | 伊人第四色| 国产三级视屏 | 国产午夜精品一区二区三区视频 | 永久免费av无码入口 | 波多野结衣一区二区在线 | 亚洲一级理论片 | 亚洲一区在线国产 | 精品无码午夜福利理论片 | www.尤物 | 亚洲人体av | 欧美色xxxx | 麻豆国产一区二区三区四区 | 免费人成视网站在线 | 内射人妻无套中出无码 | 精品伦一区二区三区免费视频 | 3级毛片儿日本三级毛片 | 亚洲成a人片在线观看天堂 麻豆国产精品va在线观看不卡 | 日韩综合在线播放 | 国模国模黄丹私拍炮 | 高h全肉打屁股sp调教 | 国产噜噜噜噜久久久久久久久 | 亚洲一区二区三区777 | 国产精品久久久久久久久久新婚 | 国产自产视频 | 亚洲日韩国产欧美一区二区三区 | 日本肉体xxxx裸体137大胆 | 久久丫精品一区二区三区欧美福利 | 青青草免费在线视频观看 |
