DYR 系列卡裝一入二出配電器
DYR 系列卡裝一入二出配電器
一、主要特點
DYRFP （一入二出） 信號隔離配電器是一種模塊化結構的卡裝式儀表 ,它向現場兩線制變送器提供一個隔離的電源,同時將兩線制變送器輸送來的4～20mADC信號轉換成與之隔離的4～20mADC或1～5VDC信號輸出,供給指示儀、記錄儀、模擬調節器、可編程單/多回路數字調節儀、工業過程控制系統,組成多種多樣的監視控制系統,廣泛用于工業生產過程中的檢測與控制系統.
二、主要技術指標
輸入 :4～20mA（來自二線制變送器的信號）
輸出 :4～20mA（或1～5V）
配電電壓 :18.5～28.5VDC
負載電阻 :≤350Ω（4～20mA） ＞250KΩ（1～5V）
電源 :24VDC±10%
功率 :＜1.5W
環境溫度 :0～50℃
相對濕度 : ＜90%RH
三、 DYR 系列一入一出配電器型譜
| 型 譜 | 說 明 | |||||||
| DY | DY 系列儀表 | |||||||
| R | 卡裝表 （21×114×78 ）mm | |||||||
| FP | 配電器 | |||||||
| — | 符號連接符 | |||||||
| 31 | 單路輸入信號 | |||||||
| 00 | 4-20mADC 輸入 2 路 4-20mADC 輸出 | |||||||
| 10 | 4-20mADC 輸入 4-20mADC 和 1-5VDC 輸出 | |||||||
| 22 | 4-20 mADC 輸入 2 路 1-5 VDC 輸出 | |||||||
| D | 24VDC 供電電源 | |||||||

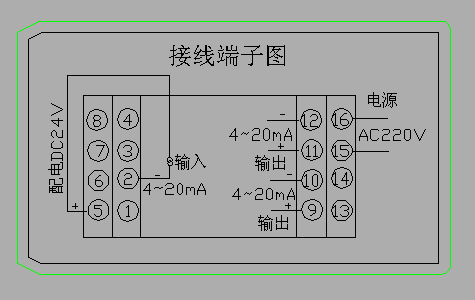

四、儀表接線圖
附： 一入二出配電器
定貨須知：
1、 請注明產品型號規格、分度及量程
2、 特殊規格定貨可協商
模擬量信號隔離處理器/配電器（一入一出） 貨號98524763
【簡單介紹】
【詳細說明】
LU-G11一入一出模擬量電壓電流信號隔離器、配電器，適用于連接現場的二線制變送器、直流電壓源、直流電流源等
一、概述
模擬量信號隔離處理器/配電器（一入一出） 貨號98524763 ，適用于連接現場的二線制變送器、直流電壓源、直流電流源等，并將它們所產生的4~20mA/1~5V等模擬量信號隔離轉換后，傳送至控制系統或其它單元組合儀表。該隔離器采用獨立直流電源供電，電源－輸入－輸出之間隔離。
模擬量信號隔離處理器/配電器（一入一出） 貨號98524763二、技術參數
● 輸入
電流輸入：二線制變送器、4~20mA直流電流信號
輸入阻抗：100Ω
變送器配電能力：20mA時≥16V
極限電流輸入：24mA
電壓輸入：1~5V等直流電壓信號
輸入阻抗：1MΩ
模擬量信號隔離處理器/配電器（一入一出） 貨號98524763● 輸出
電流輸出：4~20mA
負載電阻：≤600Ω
電壓輸出：1~5V
負載電阻：≥100KΩ
模擬量信號隔離處理器/配電器（一入一出） 貨號98524763● 電源
電源電壓：20~35VDC
電源保護：反接保護、過壓過流保護
電流損耗：≤70mA（24V，600Ω負載）
模擬量信號隔離處理器/配電器（一入一出） 貨號98524763● 綜合技術參數
精度：≤0.2%FS（常規）
溫漂：≤0.01%FS/℃
響應時間：1ms達到最終值90%
上電穩定時間：≤3s
絕緣電阻：≥100MΩ
絕緣強度：1500VAC；1min
使用溫度：-20~+60℃
GD-SPD系列智能配電器
一、概 述
GD-SPD智能配電器為傳感器等。需供電的一次儀表提供電源回路，并可同線測量一次儀表的各種輸入
信號，在經過儀表處理后，變送輸出相互隔離的單路、雙路、三路、四路的電壓或電流信號。輸入、
輸出、電源之間提供電氣隔離。
二、特 點
對輸入信號中的高、低頻干擾信號提供了軟件上的抑制和處理。
在大功率變頻控制系統中保持性能。
無需借助外部零點和滿度電位器，即可對信號進行數字化/自動/手動調校。同時對輸入信號進行自動補償。
利用通訊和智能操作器連接，在線觀測輸入輸出值。
可與單元組合儀表及DCS、PLC等系統配套使用，可廣泛應用于油田、石化、電力、制造、冶金等各類復雜的工控環境。
三、技術指標
系統度：±0.2%×F•S
溫度漂移：≤0.0015% F•S/℃
工作溫度：工業級標準-10～+55℃
輸入阻抗：電流：100Ω：電壓：550K Ω
電流輸出允許外接的負載阻抗：4～20mA輸出時≤500Ω；0～10mA輸出時≤1KΩ，需要更大的負載請另附說明。
電壓輸出時的內部阻抗：250Ω±1KΩ
輸入∕輸出∕電源∕通訊∕雙路間絕緣強度：≥2500V.ac
儲運環境溫度：-40～+80℃
供電電源：交流：AC 85V～260V 直流：DC 18V～36V（反接保護）
通訊接口：RS232或RS485
外形尺寸：寬×高×深:22.5×100×115
凈 重：170～220 g
HK系列軌裝式配電器/隔離器
| |
|
隔離器、配電器、溫度變送器
l、輸入為單路式雙路的線性電流或電壓信號，非線性的熱電阻或熱電偶信號，或頻率信號變送輸出隔離的單路、雙路或三路電流或電壓信號，在輸入、輸出、電源之間提供良好的電氣隔離。
2、配電器可為傳感器等需供電的一次儀表提供電源回路，并可用線測量一次儀表及輸出電流或電壓信號。
3、本產品利用專用手操器SY1001，即可對隔離器、配電器、溫度變送器等進行自動、手動調校，在線觀測輸入、輸出值，同時對輸入信號進行自動補償。
4、本儀表可比較運算模擬輸出。
JHPDJHPD系列智能配電器
| 型 譜 | 說 明 | ||||||
| JHPD- | | | | | | | 智能配電器 |
| 輸入回路 | 1 | | 單路輸入 | ||||
| 2 | 雙路輸入（輸入信號相同） | ||||||
| 輸入信號 | 1 | | 4～20 mA | ||||
| 2 | 0～10 mA | ||||||
| 3 | 0～5 V | ||||||
| 4 | 1～5 V | ||||||
| 5 | 0～10 V | ||||||
| 路輸出 | 1 | | 4～20 mA | ||||
| 2 | 0～10 mA | ||||||
| 3 | 0～20 mA | ||||||
| 4 | 1～5 V | ||||||
| 5 | 0～10 V | ||||||
| 第二路輸出 | 0 | | 無第二路 | ||||
| 1 | 4～20 mA | ||||||
| 2 | 0～10 mA | ||||||
| 3 | 0～20 mA | ||||||
| 4 | 1～5 V | ||||||
| 5 | 0～10 V | ||||||
| 第三路輸出 | 0 | | 無第三路 | ||||
| 1 | 4～20 mA | ||||||
| 2 | 0～10 mA | ||||||
| 3 | 0～20 mA | ||||||
| 4 | 1～5 V | ||||||
| 5 | 0～10 V | ||||||
| 供電方式 | A | 交流220 V | |||||
| D | 直流24V | ||||||
香港東輝儀表DYR系列卡裝二入二出配電器 型 號：DYRFP-41
一、主要特點
DYRFP（二入二出）信號隔離配電器是一種模塊化結構的卡裝式儀表，它向現場兩線制變送器提供一個隔離的電源，同時又將兩線制變送器輸送來的4～20mADC 信號轉換成與之隔離的4～20mADC或1～5VDC信號輸出，供給指示儀、記錄儀、模擬調節器、可編程單/多回路數字調節儀、工業過程控制系統，組成多種多樣的監視控制系統，廣泛用于工業生產過程中的檢測與控制系統。
二、 主要技術指標
輸入：4～20mA（兩路二線制變送器的信號）
輸出：兩路相互隔離4～20mA（或1～5V）
配電電壓：18.5～28.5VDC
負載電阻：≤350Ω（4～20mA） >250kΩ（1～5V）
電源：24VDC±10％
功率：<1.5W
環境溫度：0～50℃
相對濕度:<90％RH
三、DYR系列二入二出配電器型譜
| | | |||||||
| DY | | |||||||
| R | | |||||||
| FP | 配電器 | |||||||
| — | 符號連接符 | |||||||
| 41 | 二入二出 | |||||||
| | 4-20mADC輸入 2路4-20mADC輸出 | |||||||
| | 4-20mADC輸入 4-20mADC 和1-5VDC輸出 | |||||||
| | 4-20mADC輸入 2路1-5VDC輸出 | |||||||
| | DC24V供電電源 | |||||||
HR-WP20智能隔離配電器
| WP20智能配電模塊 |
 功能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 為壓力變送器等需要現場供電的一次儀表提供電源回路，同時測量該一次儀表輸出的電流信號，并經運算、干擾抑制等處理后，變送輸出隔離的單路或雙路電流/電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 系統傳輸度：±0.5%×F.S(可訂制±0.2%) 冷端溫度補償度：±1℃(預熱時間30分鐘) 輸入阻抗：電流-100Ω；電壓-500KΩ 電流輸出允許外接的負載阻抗：4—20mA，0～350Ω；0—10mA，0～700Ω 電壓輸出時的內部阻抗：250Ω 輸入、輸出、電源、通訊之間絕緣阻抗：不小于100MΩ 輸入/輸出/電源/通訊/雙回路之間絕緣強度：直流DC≥2000V.dc，交流AC≥1500V.dc 輸入信號故障時的輸出狀態設置：輸出狀態有跟隨方式、報警方式、保持方式三種狀可設置。 通訊接口：RS485 通訊協議：本公司提供的專用通訊協議、MODBUS協議 通訊距離：RS485—節點數(不加中繼時)，距離≤1000米(波特率9600時) 編程及校準：現場手持式中文編程器-它可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便；簡易型編程器-單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，由于本產品采用數字化結構，并采取了環境溫度自補償、零點自動校準等技術，因此可長年度在規定范圍內，不需頻繁校準。 面板指示:PWR-電源指示燈(綠色)；ALM-輸入信號報警指示燈(紅色)；輸入信號故障時閃爍；輸入信號超量程時長亮。 工作環境：安裝位置不得有強烈振動，以及來自信號端、電源端及空間不得超過IEC61000-4-4-1995中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。 溫度漂移：＜0.005％F.S/℃ 工作環境溫度：-10—+55℃ 供電電源：直流，DC24V±10%；交流，AC95～265V 輸入功率：1.39～2.58W(與型號有關) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、配電模塊選型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2、輸出類型表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3、輸入類型 直流電流：4～20mA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
● 特別注意：220V供電產品的電源線接入電源端子L、N之間，L接相線，N接零線。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DFP信號轉換配電器
DFP系列配電器是對二線制變送器、如壓力變送器、差壓變送器、溫度變送器等現場儀表供電并將信號隔離傳輸?shù)囊环N輔助儀表。用于非安全火花防爆系統。配電器除了對安裝在現場的二線制變送器提供隔離電源外，同時又把從現場二線制變送器輸出的直流4～20mA信號隔離后輸出一個4～20mA或1～5V的直流信號。即配電器實現了控制室信號如DCS、PLC、工控機或控制顯示儀表的輸入信號與現場二線制變送器的輸出信號及上述兩類信號供電電源的相互隔離。從根本上提高系統的穩定性及性。
濟南華興儀表研究所 華聞廣 １３９６９００６２４０www.171b.com.cnQQ:852244593Email、MSN:852244593@qq.com
