FEA-ZB1FEA-ZB1通用保護測控裝置
華鍵PMC-651T變壓器保護測控裝置可提供OEM
注：1.軟壓板只有兩個取值：投入、退出。裝置出廠時，軟壓板均整定為退出。

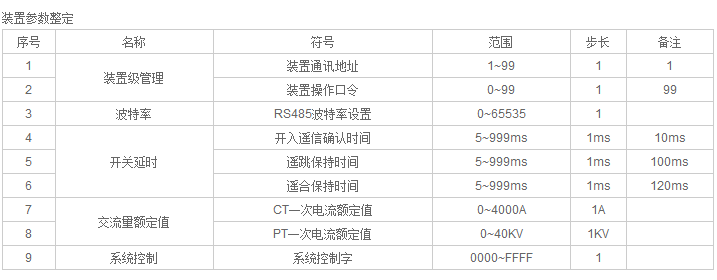

注：1: "RS485波特率設置"的含義為BTL=□□□□□，共五位表示波特率設置:整定為1200、2400、4800或9600(推薦)；裝置為RS485通訊方式。2: "CT一次電流額定值"和"PT一次電流額定值"為0時的測量值顯示為二次側的值。推薦設置為0，采用二次側進行測量。3: "系統控制字"為選擇保護裝置功能的控制，一般情況下都使用默認值，在沒有特別提示的情況下都不需要修改，各種型號的裝置的系統控制字應該不一樣。WZBK-6AWZBK-6A型數字綜合保護測控裝置
WZBK-6（A)型數字綜合保護測控裝置是新型高性能微機監控保護系列產品之一，主要應用于工業系統交流50Hz,標稱電壓660V及以上的電網中，用于改善供電電壓質量的控制裝置。本裝置以16位單片機為核心，輔以工業級外圍芯片、精密小型互感器、小型專用繼電器，運用科學的算法，使保護靈敏可靠，測量精度高。采用多種抗干擾措施，使裝置具有極高的抗干擾能力。在設計上，采用標準化、模塊化硬件設計，高精度的A／D轉換，AC127V 的電源；在用戶介面上，采用大屏幕液晶漢化顯示，自動背光，菜單式操作指示。對重要操作均設有授權密碼，既方便了用戶操作，又有效地防止了誤操作的發生。裝置能存貯一套定值，可在線查詢、修改，并具備事件順序記錄及事件遙測、遙信遠傳等功能；具備完備的自檢功能，故障定位到主要芯片。裝置分別配有帶隔離RS-485/ RS-232標準異步通訊接口，通訊方式可采用通信電纜線。
技術特征
主要技術指標
1額定電壓：660V、1140V；
2額定電流：400A;
3極限分斷電流：9000A/660V，7500A/1140V;
4短路保護動作時間：＜100毫秒。
主要功能
漏電保護:
a)經1KΩ電阻漏電動作時間：作分支開關時≤50毫秒（無延時）；200-400毫秒（有延時）；此值可調。
b)在電網每相對地電容不大于1μf，分支每相對地電容不大于0.3μf時，漏電電阻在20K（1140V）、11K（660V）以下能可靠地實現選擇性漏電保護和后備保護，在1KΩ漏電時能保證有選擇性地實現30毫安秒的安全保護指標。
c)當開關負荷側絕緣電阻低于40KΩ+20%（1140V）、22KΩ+20%（660V）時總開關、分支開關均能可靠地實現漏電閉鎖功能。
d)瓦斯報警保護功能
保護器預留了甲烷檢測接口，可外接甲烷檢測傳感器。當瓦斯濃度大于等于2%，保護裝置將進行瓦斯報警保護動作，如需要此功能，請直接與廠家聯系。
e)通訊功能
聯系人：張經理
手機：155-5371-
1369
國電南自PSL691U線路保護測控裝置10KV高壓保護
. 三段式零序過流保護（可帶方向）. 過負荷告警. 重合閘. 檢同期手合. 合閘加速保護. 低周減載. 低壓減載. 小電流接地選線. I，U，P，Q，Cosφ ，有功電度，無功電度，14 路開關量采集. GPS 對時（分脈沖，秒脈沖或IRIG-B 方式）2 原理說明2.1 三段式過流保護當任一相電流大于定值，經延時，裝置跳閘。三段過流保護均可由控制字獨立選擇投入或退出，是否需要經復合電壓啟動，是否帶方向。當選擇經復合電壓啟動時：A 相電流經Uab、Uca 或負序電壓啟動，B 相電流經Uab、Ubc 或負序電壓啟動，C 相電流經Ubc、Uca 或負序電壓啟動。當選擇帶方向時：Ia 與Ubc 組成A 相方向元件，Ib 與Uca 組成B 相方向元件，Ic 與Uab 組成C 相方向元件。當電流相對與電壓的相角為（－30°～＋90°）時，為正方向。方向元件帶有記憶功能以消除近端三相短路時方向元件的死區。當裝置檢測出母線PT 斷線時，裝置自動將經復壓啟動或帶方向的過流保護退出，對于沒有經復合電壓啟動和未帶方向的純過流保護不受PT 斷線影響。國電南自PSL691U線路保護測控裝置PSL 691U 線路保護測控裝置1 功能. 三段式過流保護（可經復合電壓啟動，可帶方向）. 三段式零序過流保護（可帶方向）. 過負荷告警. 重合閘. 檢同期手合. 合閘加速保護. 低周減載. 低壓減載. 小電流接地選線. I，U，P，Q，Cosφ ，有功電度，無功電度，14 路開關量采集. GPS 對時（分脈沖，秒脈沖或IRIG-B 方式）2 原理說明2.1 三段式過流保護當任一相電流大于定值，經延時，裝置跳閘。三段過流保護均可由控制字獨立選擇投入或退出，是否需要經復合電壓啟動，是否帶方向。當選擇經復合電壓啟動時：A 相電流經Uab、Uca 或負序電壓啟動，B 相電流經Uab、Ubc 或負序電壓啟動，C 相電流經Ubc、Uca 或負序電壓啟動。當選擇帶方向時：Ia 與Ubc 組成A 相方向元件，Ib 與Uca 組成B 相方向元件，Ic 與Uab 組成C 相方向元件。當電流相對與電壓的相角為（－30°～＋90°）時，為正方向。方向元件帶有記憶功能以消除近端三相短路時方向元件的死區。當裝置檢測出母線PT 斷線時，裝置自動將經復壓啟動或帶方向的過流保護退出，對于沒有經復合電壓啟動和未帶方向的純過流保護不受PT 斷線影響。
北京SN/PMC-761A通用型保護測控裝置使用方法
通用型保護測控裝置 微機保護測控一體裝置
型號：SN/PMC-761A
北京SN/PMC-761A通用型保護測控裝置使用方法裝置特點
▲采用全密封式結構，具有良好的抗震、防塵性能。▲小型化設計，體積小，重量輕，外形美觀，安裝方便。▲采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強。▲全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便。▲北京SN/PMC-761A通用型保護測控裝置使用方法裝置供電電源為交直流兩用，控制回路電源DC220V (DC110V、AC220V、AC110V須定貨時注明)▲具有RS485總線串行通信口，并集成了MODBUS標準通信規約。▲具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失。▲具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持。▲外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能。▲北京SN/PMC-761A通用型保護測控裝置使用方法內部集成零序電流(電壓)合成運算可外加零序CT(PT)也可不外加零序CT(PT)，實現零序過流過壓保護。▲采用精密合成算法，可通過按鍵實現V-V接法與Y接法通用。▲具有完整的斷路器操作回路。▲超低功耗。
裝置概述 裝置簡介
PMC-761A微機綜合保護裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其它保護、自動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
裝置特點
▲采用全密封式結構，具有良好的抗震、防塵性能。▲小型化設計，體積小，重量輕，外形美觀，安裝方便。▲采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強。▲全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便。▲裝置供電電源為交直流兩用，控制回路電源DC220V (DC110V、AC220V、AC110V須定貨時注明)▲具有RS485總線串行通信口，并集成了MODBUS標準通信規約。▲具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失。▲具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持。▲外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能。▲內部集成零序電流(電壓)合成運算可外加零序CT(PT)也可不外加零序CT(PT)，實現零序過流過壓保護。▲采用精密合成算法，可通過按鍵實現V-V接法與Y接法通用。▲具有完整的斷路器操作回路。▲超低功耗。
裝置概述 裝置簡介
PMC-761A微機綜合保護裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其它保護、自動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
ZRP-800Z系列微機保護測控裝置
裝置簡介
新一代數字式保護測控裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其他保護、自動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
微機綜合保護測控裝置按功能分可以兼容以下保護功能：線路保護、出線保護、饋線保護，變壓器測控保護、所用變保護，變壓器后備保護、母聯保護、電容器保護。具體功能型號劃分ZRP-810Z 綜合保護測控裝置ZRP-831Z 進線保護裝置ZRP-851Z 電動機保護測控裝置ZRP-857Z 電壓型保護裝置
ZRP-810G 綜合保護測控裝置 ZRP-844G 變壓器差動保護裝置ZRP-820G 電容器保護測控裝置 ZRP-850G 電動機差動保護裝置ZRP-831G 備用電源自投裝置 ZRP-851G 電動機保護測控裝置ZRP-840G 母線電壓保護測控裝置 ZRP-860G PT監測裝置ZRP-842G 變壓器后備保護裝置 ZRP-862G PT并列裝置
開入、開出及操作回路
1、外部開入回路：設置有12路外部開入回路，均采用DC220V直接開入方式，裝置軟件采取了防抖措施，避免了誤發信。
2、邏輯繼電器：邏輯繼電器由CPU插件直接驅動，這類繼電器包括：跳閘繼電器、合閘繼電器。

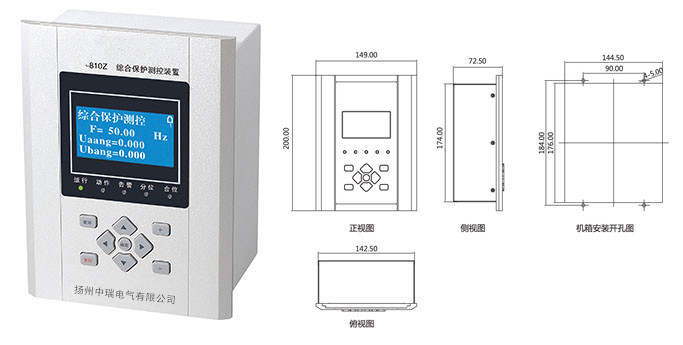

裝置尺寸
