電桿荷載位移測試儀
主要技術指標
1 | 精度 | ≤1%(FS) |
2 | 力、位移顯示最小單位 | 0.01KN、0.01mm |
3 | 電源 | 內置鋰電池(可充電)正常使用8小時 |
4 | 調零范圍 | 自動全量程調零 |
5 | 使用環境溫度 | 常溫 |
6 | 使用環境濕度 | 80%(相對濕度) |
7 | 使用周圍無強磁場及噪聲源 |
電桿荷載位移測試儀采用鋰電池供電,可以重復充電使用。
密度板壓力試驗機,珍珠棉壓力試驗機,泡沫板壓力測試儀,防靜電地板壓力試驗機,膠合板內結合強度試驗機,復合板抗壓強度試驗機,密度板抗壓測試機,珍珠棉壓力測試儀,木材壓力萬能試驗機
濟南星火試驗機有限公司 李燕
一、主要用途:
密度板壓力試驗機是針對人造板及飾面人造板進行各種理化性能試驗測試研制的, 能夠滿足 GB17657-1999《人造板及飾面人造板理化性能試驗方法》,進行內結合強度、表面結合強度、表面膠合強度試驗,抗拉強度試驗,抗彎曲試驗,靜曲強度和彈性模量試驗,握螺釘力試驗及人造板的剪切試驗等, 是人造板各級質檢部門和生產企業的理想測試設備, 可為您提供準確的試驗結果。
二、主要技術指標:
最大試驗力: | 10KN |
測量范圍: | 最大試驗力的2%—100% |
試驗機精度級別: | 1級 |
試驗力準確度: | 優于示值的±1% |
位移測量: | 分辨率為0.01mm |
變形準確度: | 優于±1% |
調速范圍: | 1-300mm/min |
試驗空間: | 600mm |
主機形式: | 門式框架結構 |
主機尺寸: | 660×420×1700mm |
重量: | 約450Kg |
工作環境: | 室溫~45℃,濕度20%~80% |
密度板壓力試驗機,珍珠棉壓力試驗機,泡沫板壓力測試儀,防靜電地板壓力試驗機,膠合板內結合強度試驗機,復合板抗壓強度試驗機,密度板抗壓測試機,珍珠棉壓力測試儀
腰帶拉力測試儀PT-1161B產品特點典雅的外觀設計---動感型的底座輔以經高級噴塑處理之鋁合金型材立柱;精密的傳動機構---采用高精度、無間隙滾珠螺桿及時規皮帶作為傳動系統精確度的保證;先進的控制方式---全計算機式數據采集及運動控制;強大的軟件功能---Windows XP操作系統下的全開放式測試軟件,用戶可使用軟件現有功能完成幾乎所有的力學測試項目,也可根據自己的實際需要自行編輯測試方法。測試結果可與Office等絕大部分自動化辦公軟件實現共享;超高的測試精度---優于1級的測力準確度,1/200,000的力值分辯率,變形測量分辨率可達0.0001mm;全新的接口設計---預留金屬引伸計、位移編碼器及大變形兩點延伸器接口,方便用戶選擇;人性化的操控方式---在全計算機控制操作的基礎上還可選擇外接手動控制盒達到操作儀器的目的。
腰帶拉力測試儀技術規格:產品型號 PT-1161B容量選擇 50、100、200、500、1000kgf任選一種測控軟件 Windows XP平臺下的全開放式測試軟件測力準確度 優于±1%(GB-1級精度)測力分辨率 1/200,000有效測力范圍 0.5~100%F.S變形示值準確度 優于±0.5%變形測量分辨率 0.0001mm試驗速度范圍 10~500mm/min,可任意設定試驗最大行程 最大1000mm,不含夾具有效試驗空間 前后∝,左右400mm單位切換 包含國際單位在內的多種測量單位停機方式 上、下限安全設定,緊急停止鍵,程序力量及伸長設定,試件破壞感測動力 步進馬達驅動器標準配置 標準拉伸夾具一付、使用說明書及產品保修卡各一份選購配置 商用計算器1臺,彩色打印機1臺,PT-211兩點延伸夾具,各種測試夾具機臺尺寸 76×44×150cm(W×D×H)機臺重量 約160kg電源 1PH,AC220V,50Hz,10A或指定
10噸玻璃鋼防雨帽壓力測試儀、10T玻璃鋼防雨帽抗壓強度檢測機、玻璃鋼防雨帽抗折抗壓性能試驗設備
設備適用范圍:液晶數顯壓力試驗機適用于人造板、水泥制品、混凝土、紙箱、井蓋、鐵礦球團、管材、空心磚、石材、耐火材料、橡膠支座、紅磚等金屬材料和非金屬材料的抗壓強度或抗壓抗折試驗,是公路、鐵路、橋梁、建筑、建材、大專院校等行業試驗室的必備設備。
產品簡介:液晶顯示電子壓力試驗機專業按照 無機硬質絕熱制品試驗方法(GB/T5486-2008)、專業對硬質絕熱材料進行抗壓性能試驗、扛折性能試驗等,使防火門、無機硬質絕熱制品行業的理想測試設備。
主要技術指標:
樣式: | 門式 |
最大試驗力: | 0-50KN、100KN |
試驗力分檔: | ×1、×2、×5、×10、四檔 |
量程: | 2%-100% |
試驗力準確度: | ±1% |
位移分辨率: | 0.01mm |
位移測量準確度: | ±1% |
壓縮行程: | 600mm |
試驗行程: | 600mm |
位移速度控制范圍: | 1mm/min~300mm/min 分檔可調 |
位移速度控制精度: | ±1% |
試驗機級別: | 1級 |
變形示值誤差: | ≤±(50+0.15L) |
試驗機尺寸: | 760*420*1780 mm |
外觀: | 應符合GB/T2611要求 |
成套性: | 符合標準要求 |
保護功能: | 試驗機有過載保護功能 |
供電電源: | 220V,50Hz |
重量: | 300KG、400KG、600KG |
主要功能及特點:1.自動標定:系統可自動實現示值準確度的標定;2.自由換檔:根據試驗力的大小自動切換到適當的量程,以確保測量數據的準確性;3.自動顯示:在整個試驗過程中,液晶實時顯示試驗力、峰值;4.自動控制:試驗參數輸入完畢,可自動完成試驗過程;5.破斷判斷:試樣破損后,移動橫梁自動停止移動; 6.限位保護:具有機械和程控兩級限位保護功能;7.調速系統采用伺服電機和減速機,性能穩定可靠,具有過流、過壓、過載等保護裝置。8.傳動部分采用圓弧同步齒形帶,精密絲杠副傳動,傳動平穩,噪音低,傳動效率高。10.觸摸健操作方式,液晶顯示器實時顯示,克服了老式數碼管顯示容易發生故障的難題,并且美觀大方、方便快捷。
質量保證:設備在訂貨方正式驗收合格后,視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內,供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞,及時免費更換。保修期外設備在使用過程中發生故障,供貨方及時到訂貨方服務,積極協助訂貨方完成維護。
10噸玻璃鋼防雨帽壓力測試儀、10T玻璃鋼防雨帽抗壓強度檢測機、玻璃鋼防雨帽抗折抗壓性能試驗設備
鈕扣拉力測試儀BS006
型號:TILO-BS006
用途:此項測試的目的是檢測鈕扣、按鈕、五爪扣、四合扣、蝴蝶結等附件的固定及附著強度;特別是嬰兒和兒童服裝,以界定成衣制造商的責任以保證鈕扣、按鈕及固定件能適當地固定在成衣上,防止鈕扣脫離成衣,造成嬰兒有機會吞服窒息的危險。故此,所有成衣上的鈕扣,按鈕及固定件均需通過鈕扣強度測試儀的檢測;同時還可以檢測服裝、玩具、鞋類等加裝附件后的附著力強度,松脫造成利邊、利角等機械性的損害。
產品屬性:
尺寸:280 x 230 x 735 mm (L×W×H)
重量:35 kg
產品優點:設計簡單,操作簡單,測試結果精確
適用標準:16 CFR 1500.51-53、ASTM WK4510 PS79-96、ASTM F963、EN71-Part1、M&S P115A
簡單操作:附有按鈕固定件的布料應該放在底部織物鉗砧上,并在拉下推桿后確保布料已被壓實。然后用通用母夾具夾緊按鈕,垂直地施以90N的拉力,等待十秒后放松。
此機已被沃爾瑪、TCP、NIKE、H&M、等大型采購商認可
選配件說明:
編 號名 稱用 途 說 明
TILO-BS006AImada推拉力表FB 30 kg以國際單位作為標準單,可在不的同的測試范圍內選擇適當的力度量程表
TILO -BS006B推桿式底部織物鉗臺此裝置用于牢固地平整的固定樣品布
TILO -BS006C凹面鈕扣鉗– 通用型號此夾具能在測試過程中完全夾住按鈕,確保固定動作。此夾用于夾持凹面鈕部分
TILO -BS006D凸面鈕扣鉗– 通用型號些夾具用于夾持凸面鈕部分
TILO -BS006E平面拉力鉗應用廣泛,可測試牛仔褲鈕及2孔或4孔鈕扣,可測試較大尺寸的鈕扣
TILO -BS006F長三爪鉗可測試牛仔褲鈕及2孔或4孔鈕扣,可測試較大尺寸的鈕扣
TILO -BS006G加大型底部織物夾可測試較大尺寸鈕扣用
TILO -BS006H15磅校正砝碼(6.82Kg)校正拉力表用,檢查拉力表的準確性,
TILO -BS006J布縫拉力鉗鉗口直徑為19毫米圓柄,拉布縫專用夾具,夾持補綴、垂片、流蘇等
TILO -BS006K萬能對心底鉗夾面可夾緊衣物上的測試件,與各拉力鉗同時使用,可測試測試領結、蝴蝶結、貼花、吊鉤、拉鏈頭、補綴、垂片、流蘇等
TILO -BS006L拉鏈固定鉤可測試帶孔的拉鏈頭
TILO -BS006M小物件測試筒評定玩具在正常使用及合理濫用后玩具是否具有被小孩誤吞物件而導致窒息的危險。
TILO -BS006N銳利尖點測試儀評定產品是否符合尖點要求
TILO -BS006P東日指針式扭力表(9BTG)可用于電腦等小零件裝配及特殊研究需要的精細扭力測量。儀器主體上的度盤刻度及測微刻度分劃能很方便地從任何位置穩固夾緊工件以進行快速和精確的測量
TILO -BS006Q長嘴鉗通用拉力測試輔助夾具,測試領結、蝴蝶結、貼花、吊鉤、拉鏈頭等
TILO -BS006R護目鏡在測試過程中保護眼睛用
標準型配置
附件: TILO -BS006A Imada推拉力表FB 30 kg
TILO -BS006B推桿式底部織物鉗臺
TILO -BS006C凹面鈕扣鉗– 通用型號
TILO -BS006D凸面鈕扣鉗– 通用型號
TILO -BS006E平面拉力鉗
TILO -BS006G加大型底部織物夾
TILO -BS006Q長嘴鉗
憑借專業的測試經驗,我司可以根據客戶要求訂做各種夾具用工具,歡迎來電咨詢!
供應商簡介:TILO公司是一家專業從事檢測儀器的國際性公司,由開始代理產品至近年自主研發產品及生產產品,具有多年的測試方案解決經驗,同時也是著名的檢測儀器制造商,秉承其先進的設計技術和服務理念,卓越的制造技術和完善的服務系統,為科研機構、企業和質量檢測機構提供一流的產品和優質的服務。
為客戶提供實驗室整體解決方案,包括實驗室的設計規劃、裝修、儀器選型、安裝、培訓、保養、校正、對比測試、管理體系、認證等一站式技術服務。
臺灣泰瑪斯TM404六合一風速風溫風量濕度壓力測試儀
TM-404多功能風速、風量、溫度、濕度、大氣壓力計
· 30mm6片式葉扇· 高靈敏反應,微風0.4m/S· 快速反應溫度傳感器· 風量計算功能· 最大值、最小值、平均值以及HOLD。· 自動關機功能開啟關閉。· 低電壓指示。· 風速資料記錄99筆。· 記憶呼叫顯示。· 壓力傳感器。· 濕度傳感器。· 顯示器:42mm(W)*33mm(L)單色LCD和背光· 電池壽命:連續使用約100小時· 操作溫度與濕度:5℃-40℃,below80%RH· 風扇連接線長度95公分· 尺寸:130(L)*56(W)*38(H)mm· 重量:約170g.
風速 | 風量 | 99記錄 | 溫度 | 濕度 | 大氣壓力 | |
TM-401 | √ | √ | √ | |||
TM-402 | √ | √ | √ | √ | ||
TM-403 | √ | √ | √ | √ | √ | |
TM-404 | √ | √ | √ | √ | √ | √ |
單位 | 范圍 | 解析度 | 精準度 |
m/s | 0.4~25 | 0.1 | ±2%+0.2 |
Km/hr | 1.5~90 | 0.1 | ±2%+0.8 |
Mph | 0.9~55 | 0.1 | ±2%+0.4 |
Knots | 0.8~48 | 0.1 | ±2%+0.4 |
Ft/min | 79~4921 | 1 | ±2%+40 |
Beaufort | 1~10 | 1 | - |
單位 | 范圍 | 解析度 | 精準度 |
CMM | 0~9999 | 0.1 | ±1℃ |
CFM | 0~9999 | 0.1 | ±1.8℉ |
單位 | 范圍 | 解析度 | 精準度 |
%RH | 20~80 | 0.1 | ±3.5%RH |
%RH | <20,>80 | 0.1 | ±5%RH |
單位 | 范圍 | 解析度 | 精準度 |
Hpa | 350~1100 | 0.1 | ±2hPa |
mmHg | 263~825 | 0.1 | ±1.5 mmHg |
inHg | 10.3~32 | 0.1 | ±0.1 inHg |
產品型號:MINI-MAX產品名稱: 螺栓應力測試儀螺栓應力測試儀的產品說明:螺栓應力測試儀采用先進的超聲波反射技術,能精確、快速地測量出螺栓緊固后的應力和應變,具有使用方便、顯示直觀、便于攜帶等特點。螺栓應力測試儀以其獨特的構思、強大的功能和精確的測量廣泛的應用于航空航天、衛星制造、電力設備、建筑橋梁和石油化工等領域。螺栓應力測試儀執行標準:螺栓應力測試儀完全符合國標GB/T3633-1995《鋼結構用扭剪型高強螺栓連接副技術條件》,GB/T1231-91《鋼結構用高強度大六角頭螺栓、大六角頭螺母、墊圈技術條件》,GB 50205-2001《鋼結構工程施工質量驗收規范》的要求。螺栓應力測試儀的特點:螺栓應力測試儀的設置:用戶可以根據需要對 64 個廠方預設參數修改并重新設定螺栓應力測試儀的閘門:檢測時通過閘門進行微調螺栓應力測試儀的自動設置:確定檢測信號位置,優化增業,全屏自動顯示波形圖和檢測點螺栓應力測試儀的場校準:象量和線性回歸螺栓應力測試儀的技術參數:測量模式 脈沖-回波(標準) 脈沖-回波 w/Gate(微調) 脈沖發生器 方波脈沖器,可調寬度(高度,厚度) 接收器 手動自動設置,最大接收 40DB 計時 10-bit250MHZ 數字轉換器 測量范圍 2.54-122 mm 拉長測量范圍 長度改變 (英寸/毫米) 載荷 (千磅/平方英尺或兆帕) 分辨率 ± 0.0001mm 可選標準校準和兩點調零校準 聲速范圍 1250-9999 米/秒 單位 英制&公制/華氏&攝氏 數據記錄器(內部) 16 兆穩定內存,讀數總量 8000,可以同時存儲每次讀數的波形圖,計時,拉長,載荷,應力值 螺栓應力測試儀的產品構成:螺栓應力測試儀的顯示器: A-掃描:整流±(半波),或者射頻(全波)大數字顯示:計時,拉長,載荷,應力顯示和轉換數字厚度:10 mm報警條形圖:可以在允許的范圍內顯示上限和下限條形重復圖:顯示測量的穩定性螺栓應力測試儀的探頭:單晶探頭(頻率范圍:1-10MHZ,直徑 1/8-1 英寸)快鎖式 LEMO接頭3米長電纜可提供用戶特需探頭自動溫度補償螺栓應力測試儀的物理參數: 尺寸 63.5×165×31.5mm 重量 380g(含電池) 鍵盤 12 個觸摸型控制鍵 操作溫度 -10℃-60℃ 外殼 擠壓鋁制外殼,底蓋為鎳板鍍鋁,有密封墊片 數據輸出 RS232 接口可與電腦連接,并通過相應軟件做數據處理 顯示器 240×160 像素,可視區域 62×45.7 mm 背光可選開/關/自動模式 電源 3 節1.5v 堿性電池或 1.2v 鎳鎘電池,正常操作模式下,堿性電池可以使用150 小時,鎳鎘電池可以使用100 小時。 自動關機 無任何操作5 分鐘后 螺栓應力測試儀標準配置:螺栓應力測試儀的主機,AA電池 2,4 盎司耦合劑,RS232 數據線,軟件,手提箱,操作說明書,線纜 螺栓應力測試儀探頭選擇: 型號 頻率 探頭晶片直徑 PT# T-700-2405 5MHz 1/8"英寸 PT# T-700-4405 10MHz 1/8"英寸 PT# T-702-2405 5MHz 1/4"英寸 PT# T-702-4405 10MHz 1/4"英寸 PT# T-703-2405 5Mhz 3/8"英寸 PT# T-703-1405 2.25Mhz 3/8"英寸 PT# T-704-2405 5MHz 1/2"英寸 PT# T-704-1405 2.25MHz 1/2"英寸 PT# T-706-2405 5MHz Magnetic 3/4"英寸 PT# T-706-1405 2.25Mhz 3/4"英寸 PT# T-706-0405 1MHz 3/4"英寸 非磁性探頭 預定 定制探頭 預定 螺栓應力測試儀附件: 56.7 克高溫耦合劑 PT# V-000-0002 RS232 數據線(最長-最短) PT# N-306-0010 標準校準塊 PT# X-000-0008 3 英寸校準鋼條 PT# X-000-0011 3" & 6"英寸校準鋼條 PT# X-000-0010 螺栓應力測試儀產品售后服務:一、用戶購買本公司螺栓應力測試儀產品后,請認真填寫《保修登記卡》并加蓋用戶單位公章。請將(一)聯和購機發標復印件寄回本公司用戶服務部,也可購機時委托售機單位代寄。(二)聯寄(留)當地分公司維修站辦理登記手續。無維修站地區請用戶將(一)、(二)聯寄回本公司用戶服務部。手續不全時,只能維修不予保修。二、本公司螺栓應力測試儀產品從用戶購置之日起,一年內出現質量故障(非保修件除外),請憑“保修卡”(用戶留存聯)或購機發票復印件與本公司在各地的分公司維修站聯系,可免費維修。保修期內,不能出示(保修卡)或購機發票復印件,本公司螺栓應力測試儀按出廠日期計算保修期,期限為一年。三、超過保修期的本公司螺栓應力測試儀產品出現故障,各地維修站負責售后服務、維修產品,按本公司規定核收維修費。四、公司螺栓應力測試儀定型產品外的“特殊配置”(異型傳感器、加長電纜、專用軟件等),按有關標準收取費用。五、凡因用戶自行拆裝本公司螺栓應力測試儀產品、因運輸、保管不當或未按產品說明書正確操作造成產品損壞,以及私自涂改保修卡,無購貨憑證,本公司均不能予以保修。
ASMN2-8/4應力測試儀分別為8、4通道超高速動態應力檢測儀,是濟南西格馬公司自主研發的一族性能極高的產品,與本公司專用計算機軟件配合使用,主要測量高速和超高速動態應變、應力,還可測量位移、壓力、溫度等其它物理信號。應力檢測儀所用的A/D、DSP、存儲器、網絡通信等芯片以及電橋所配的精密電阻均精選自國際頂尖的電子器件制造商,無論是原理圖設計還是線路板上元器件的布局及連線,都充分考慮了溫度、濕度、振動等因素以及靜電、脈沖群、電磁輻射等電磁干擾的影響,因而測量精度高、線性好、溫漂小,可長時間安全可靠地工作,可廣泛應用于工業現場、企業研發測試中心、大學教學實驗的應變、應力、位移、壓力等物理量綜合測試。
二. 應力測試儀主要功能
1. 測量各種線彈性材料的高速和超高速變化的動態應變應力,如:鋼、鑄鐵、銅及其合金、鋁及其合金、鈦合金、鎂合金、巖石、混凝土、復合材料、植物、塑料、橡膠等。2. 可以測量各種物理信號(1)一次直接測量信號a.基本信號:應變信號、差分電壓信號b.擴展信號:根據兩種基本信號經計算可測量壓力、力、載荷、扭矩、位移、溫度等各種物理信號(2)二次計算生成信號應力信號、根據一種或多種一次直接測量信號(經軟件中各種復雜高級函數運算)生成任意虛擬信號3. 計算機軟件主要功能(1) 所有一次直接測量信號的數據都可以實時保存(2) 強大的事后數據回放、數據處理、數據分析、圖形處理等功能 (3) 數據導入導出功能,可導入txt文本和csv文件,導出txt文本、tdms文件、csv文件、Excel表格等數據格式文件,方便查看與進一步處理

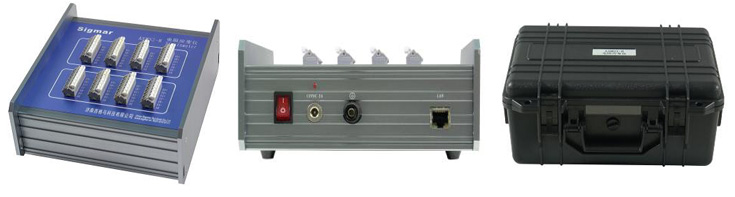

三. ASMN2-8/4應力測試儀照片
四.ASMN2-8/4應力測試儀技術指標
1. ADC分辨率:16位2. 應變儀與計算機通訊方式:USB3. 測試信號通道數:8/4通道同步采集4. 每通道信號采樣率fs:2MS/s5. 3dB信號帶寬fc:200kHz6. 測試應變信號的技術指標a. 電橋激勵電源(V):2.5b. 電橋連接方式:1/4橋、半橋公共補償、半橋一對一補償、半橋無橫向效應、半橋有橫向效應、全橋無橫向效應、全橋有橫向效應共七種c. 應變計阻值(Ω):60、120、350、700、1000d. 電橋平衡范圍(Ω):應變計阻值×±1%e. 應變測量范圍(με):-15000~+15000f. 非線性:小于0.02%g. 應變測量分辨率(με):0.5、1(可選)h. 應變顯示分辨率(με):0.5、1、2、5、10i. 應變測量誤差:±(D×0.1%±1με)7. 測試信號接口類型:夾式直插端子8. 外形尺寸及重量ASMN2-4應變儀外形尺寸:191mm×210mm×79 mm, 重量:1467g 便攜式工程塑料儀表箱外形尺寸:380 mm×295mm×165 mm, 重量:2000gASMN2-8應變儀外形尺寸:191 mm×210 mm×79mm, 重量:1682 g 便攜式工程塑料儀表箱外形尺寸:380 mm×295mm×165 mm, 重量:2000g9. 電源12VDC2A(標配220VAC輸入/ 12VDC 2A輸出的電源適配器)功耗:ASMD3-4 6.0W;ASMD3-8 6.5W;ASMD3-16 7.5W10. 環境要求工作溫度: -40℃~70℃儲存溫度: -40℃~70℃工作濕度: 10%RH~90%RH儲存濕度: 5%RH~95%RH11. 電磁兼容測試靜電:接觸放電4000V,空氣放電6000V12. 其它抗干擾測試靜態應變應力測量過程中,允許在被測材料上電鉆打孔、電焊、等離子切割等操作。高速動態應變應力測量過程中,在被測材料上電鉆打孔、電焊、等離子切割等操作時,測量數據會出現瞬間干擾,但不影響儀器正常運行。
五、應力測試儀應用案例

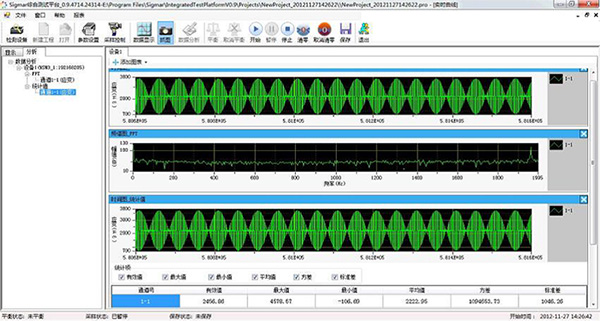

壓電陶瓷90kHz動應變
