電接點雙金屬溫度計WSSX
| >> 技術參數 1、防護等級 2、精度等級 3、量程 4、探桿直徑 5、探桿長度 6、探桿材質 | ：IP65； ：1.0、1.5； ：-80～+500℃（500℃以上需定制）； ：6mm、8mm、10mm、12mm； ：按要求制作； ：304、1Gr18Ni9Ti、316L（其他可定制）； |
| >> 電氣參數： 1、額定功率 2、最高工作電壓 3、最高工作電流 | ：10VA ：220V ：0.7A |
| >> 產品選型 電接點雙金屬 | 表盤直徑 | 表盤向位 | 固定方式 |
| WSSX | 3 - 60mm 4 - 100mm 5 - 150mm | 0 - 軸向 1 - 徑向 8 - 萬向 | 0 - 無固定裝置 1 - 活動外螺紋 3 - 固定外螺紋 4 - 固定法蘭 5 - 卡套螺紋 6 - 卡套法蘭 |
| 常用產品型號：WSSX-411、WSSX-481等； 完整產品需知：型號+量程+長度+直徑+保護管材質； 完整產品舉例：WSSX-411 0-100℃ L=200mm 8mm M27*2 1Gr18Ni9Ti； | |||
WSSXN耐震電接點雙金屬溫度計
WSSXN系列耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。該溫度計從儀表內部充耐震油,可有效克服機械振動帶來的指針抖動.在設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，耐震電接點雙金屬溫度計廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。一、主要特點 現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。無汞害，易讀數，堅固耐震。保護管材為0Cr18Ni9 1Cr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。抽芯式溫度計可不停機短時間維護或更換機芯。 表盤形式有軸向型、徑向型、萬向型等品種齊全，適應于各種現場安裝的需要。二、工作原理 耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油以達到減震的目的。三、執行標準JB/T8803-1998 GB3836-83四、其他參數標度盤公稱直徑：100精度等級：（1.0），1.5熱響應時間：≤40S防護等級：IP55環境溫度：-40~85℃角度調整誤差：角度調整誤差應不超過其量程的1.0%回差：回差應不大于基本誤差限的絕對值重復性：重復性極限范圍應不大于基本誤差限絕對值的1/2五、電氣參數
| 額定功率VA | 最高工作電壓V | 最大允許電流 |
| 10 | 220V AC | 0.7A |
| 24V DC |
六、溫度范圍的選擇及參考溫度范圍 溫度范圍的選擇要求表盤的最大刻度范圍為工作壓力的1.5~2倍，且量程范圍最大與最小之和大于50℃ 參考溫度范圍：℃ -80~40 -40~80 -20~60 -20~100 0~50 0~100 0~150 0~200 0~250 0~300 0~350 0~400 0~450 0~500 0~600七、產品選型
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
八、WSSXN系列耐震電接點雙金屬溫度計選型須知請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。 選型舉例：現場管道為Ф159*4.5，測量熱水，測溫范圍0～100℃，1.5級，徑向螺紋連接，材質要求1Cr18Ni9Ti 溫度計表盤Ф100，帶報警控制，現場環境濕度大，室外安裝，管道有振動，要求抗振性好 根據以上要求選型如下：耐震電接點雙金屬溫度計 WSSNX-411， 0～100℃，L=120， M27×2可動外螺紋連接，1.5級 九、接線圖
本文來源：http://www.sokefeeney.com/Product/821695536.html 轉載請注明。
WSSX-411電接點雙金屬溫度計
| 產品特點: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
耐震電接點雙金屬溫度計廠家
主要特點： 現場顯示溫度，安全，使用壽命長；多種結構形式，可滿足不同要求。無汞害，易讀數，堅固耐震。保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。抽芯式溫度計可不停機短時間維護或更換機芯。一體式有軸向型、徑向型、135º型、萬向型等品種齊全，適應于各種現場安裝的需要。工作原理： 耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。耐震雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。執行標準JB/T8803-1998 GB3836-83其他參數標度盤公稱直徑：60 100 150精度等級：（1.0），1.5熱響應時間：≤40S防護等級：IP55角度調整誤差：角度調整誤差應不超過其量程的1.0%重復性：重復性極限范圍應不大于基本誤差限絕對值的1/2
| 測量范圍℃ | 適用范圍 | |
| 工業、商業 | 實驗室、小型 | |
| -80～+40 | √ | √ |
| -40～+80 | √ | √ |
| 0～50 | √ | √ |
| 0～100 | √ | √ |
| 0～150 | √ | √ |
| 0～200 | √ | √ |
| 0～300 | √ | √ |
| 0～400 | √ | √ |
| 0～500 | √ | √ |
工作場所
溫度℃
相對濕度%
掩蔽場所
-25～+55
5～100
戶外場所
-40～+85
5～100
電磁流量計 超聲波流量計 http://www.meter-dec.com/
渦街流量計 雷達液位計 http://www.decmeter.com/
阿牛巴流量計 V錐流量計 孔板流量計 http://www.decmeter.cn/
轉子流量計 一體式電磁流量計 電磁流量計生產廠家 http://www.jsdec.org/
電接點雙金屬溫度計
1、應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。可以直接 測量各種生產過程中的 -80 ℃ -+500 ℃范圍內液體、蒸汽和氣體介質溫度。
2、特點
現場顯示溫度，直觀方便； 具有自動切斷電源和報警功能； 安全，使用壽命長； 多種結構形式，可滿足不同要求
3、工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。
4、主要技術參數
產品執行標準： JB/T8803-1998 GB3836-83 標度盤公稱直徑： 100 精度等級：1.0、1.5 熱響應時間：≤40s 防護等級：IP55
5、電氣參數
額定功率（ VA ） | 工作電壓（ V ） | 最大允許電流（ A ） |
10 | 220VAC | 0 ． 7A |
24VDC |
6、絕緣電阻
額定電壓 | 直流試驗電壓（ DC ） | 絕緣電阻 |
24VDC | 100 | 7 |
220VAC | 500 | 20 |
正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。 設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。 切換差：切換差誤差應不超過基本誤差限的1．5倍。
7、型號及規格
型號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 L | 安裝固定裝置 |
WSSX-400 | -40-+80 0-+50 0-+100 0-+150 0-+200 0-+300 0-+400 0-+500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏 C-276 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
WSSX-410 | |||||
WSSX-480 | |||||
WSSX-401 | 可動外螺紋 | ||||
WSSX-411 | |||||
WSSX-481 | |||||
WSSX-402 | 可動內螺紋 | ||||
WSSX-412 | |||||
WSSX-482 | |||||
WSSX-403 | 固定螺紋 | ||||
WSSX-413 | |||||
WSSX-483 | |||||
WSSX-404 | 固定法蘭 | ||||
WSSX-414 | |||||
WSSX-484 | |||||
WSSX-405 | 卡套螺紋 | ||||
WSSX-415 | |||||
WSSX-485 | |||||
WSSX-406 | 卡套法蘭 | ||||
WSSX-416 | |||||
WSSX-486 |
注：特殊形式可根據協議訂貨；
雅德儀表有限公司專業生產徑向電接點雙金屬溫度計
| 表盤直徑 | 100MM |
| 表殼材質 | 不銹鋼材質 |
| 測溫范圍 | -60～500℃ |
| 接液材質 | 304測溫桿,可提供316測溫桿,也可按客戶要求制作. |
| 防護等級 | IP65或IP55 |
| 環境溫度 | 溫度-25～55℃，相對溫度≤85% |
| 接口尺寸 | 全不銹鋼螺紋式接頭,1/4、3/8、1/2、3/4、PT、NPT或非標定做. |
| 角度調整誤差 | 角度調整誤差應不超過其量程的1.0％. |
| 設定切換誤差 | 設定點誤差應不超過基本誤差限的1.5倍；切換誤差應不超過其本誤差限的1.5倍. |
| 精度等級 | 1.0% 1.5% |
| 觸頭容量 | 額定功率 10VA （無感）； 電壓：交流220V、最大工作電流：1A（無感） |
| 性能特點 | 現場顯示溫度，直觀方便；具有自動切斷電源和報警功能；安全，使用壽命長；多種結構形式，可滿足不同要求. |
| 工作原理 | 電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。 |
| 應用范圍 | 電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度. |
WSSX-401,411,481電接點雙金屬溫度計
WSSX-401B防爆電接點雙金屬溫度計
1、主要技術參數
◆標度盤公稱直徑：100 ◆熱響應時間：≤40s ◆隔爆等級：DIIBT4 ◆額定功率：10VA ◆工作電壓：220V ◆工作電流 ：0.7A
2、外形及尺寸
| 形 式 | D | A | B | E | d |
| 電接點 軸向型 | 130 | 65 | 190 | Ф 8 | |
| 電接點 萬向型 | 130 | 60 | 215 | 110 | Ф 10 |
3、型號及規格
| 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝裝置 |
| WSSX-410B | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1.5 | 1Cr18NI9Ti 304 316 316L 哈氏 C-276 H.AIIoyc-276 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置螺紋 |
| WSSX-480B | |||||
| WSSX-411B | 可動外螺紋 | ||||
| WSSX-481B | |||||
| WSSX-412B | 可動內螺紋 | ||||
| WSSX-482B | |||||
| WSSX-413B | 固定法蘭 | ||||
| WSSX-483B | |||||
| WSSX-414B | 固定螺紋 | ||||
| WSSX-484B | |||||
| WSSX-415B | 卡套螺紋 | ||||
| WSSX-485B | |||||
| WSSX-416B | 卡套法蘭 | ||||
| WSSX-486B |
注：特殊形式可根據協議訂貨：
4、選型須知
◆型號 ◆精度等級 ◆測溫范圍 ◆電接點位式調節 ◆安裝固定形式 ◆插入長度
例A：隔爆型萬向式雙金屬溫度計，位式調節上下限， 測溫范圍0-400℃，保護管316，插入長度300mm. WSSX-481BM 0-400℃ l=300 保護管316。
WT-WSSX電接點雙金屬溫度計

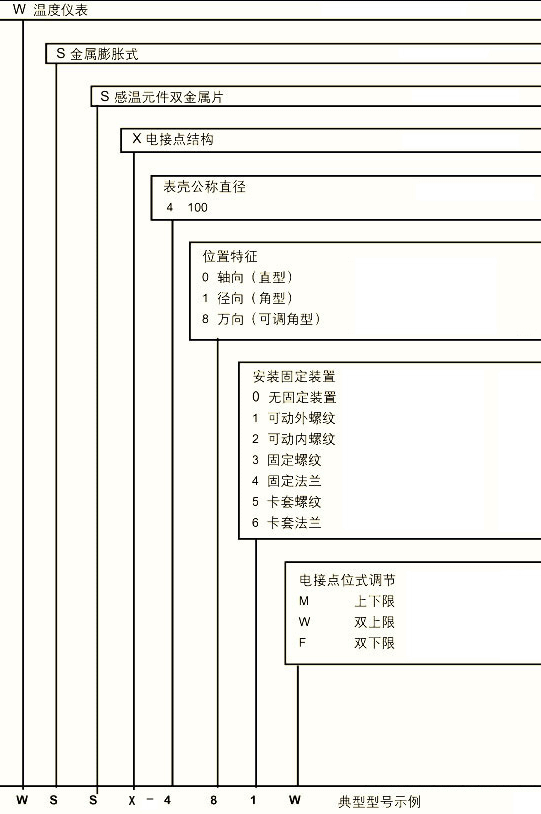

| W 溫度儀表 |
| |
| S 金屬膨脹式 |
| |
| S 感溫元件雙金屬片 |
| |
| X 電接點結構 |
| |
| 表殼公稱直稱 |
| 4 100 |
| |
| 位置特征 |
| 0 軸向（直型） 1 徑向（角型） 8 萬向（可調角型） |
| |
| 安裝固定裝置 |
| 0 無固定裝置 1 可動外螺紋 2 可動內螺紋 3 固定螺紋 4 固定法蘭 5 卡套螺紋 6 卡套法蘭 |
| |
| 電接點位式調節 |
| M 上下限 N 雙上限 P 雙下限 |
| W S? S - 4 8 1 W 典型型號示例 雙金屬溫度計與玻璃溫度計有什么不同: 1. 雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫范圍是200~650℃，允許誤差均為標尺兩程的1%左右。這種溫度計和棒狀的玻璃液體溫度計的用途相似，但可使用在機械強度要求更高的條件下。 2.玻璃溫度計是根據酒精，水銀等液體的熱漲冷縮的原理制成的。 |
