SWP-VSR100系列彩色無紙記錄儀 SWP-VSR100系列彩色無紙記錄儀

產品名稱：SWP-VSR100系列彩色無紙記錄儀

主要特點

² 硬件結構,強抗擾設計

一體化鋁合金外殼,內部EMI抗干擾屏蔽隔離設計,完善的軟件功能,使VSR100系列儀表性更高。

² 顯示功能

采用高分辨率的5.7英寸STN真彩液晶顯示屏,人機界面友好,使用方便。

² 大容量FLASH存儲

內部采用大容量Flash Memory 存儲數據最大可擴展到192Mbit。

² 多通道采集及輸出

最多提供12路全隔離全可切信號輸入，6路DC24V饋電和12路繼電器輸出。

在不超過8路全可切輸入信號的情況下,提供最多4路的變送輸出或4路的頻率信號輸入.

² 軟件功能強

帶通道運算功能、采集修正算法、內置漢字拼音輸入法。

可選配多語言顯示界面。

² 輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。

主要技術指標

n 常用規格

安裝：安裝：嵌入式儀表盤安裝（垂直儀表式盤），卡條式固定架。允許向后最大傾30º，左右水平。

儀表時儀表尺寸：164╳150╳240mm

開孔尺1 開孔尺寸：138⁺¹₀╳138⁺¹₀mm

儀表盤儀表盤厚度：2─6mm

n 輸入部分

輸入點數據和測量周期

型號	輸入	測量周期	記錄間隔時間
VSR102	2	250ms （刷新周期為1S）	1-240s
VSR104	4	500ms （刷新周期為1S）
VSR106	6	1s （刷新周期為1S）
VSR108	8
VSR112	12

輸入種類及測量量程、精度：

輸入種類	量程	測量量程	精度
DVC	0～20mV	-9999～99999	±0.1%
	0～100mV	-9999～99999	±0.1%
	0～5V	-9999～99999	±0.1%
	1～5V	-9999～99999	±0.1%
DCI	0～100mA	-9999～99999	±0.2%
DCI	4～20mA	-9999～99999	±0.2%
TC	S	-50.0～100.0℃	±3.7℃
	S	100.0～1768.0℃	±2℃
	B	0～1820.0℃	±2℃
	K	-50.0～1372.0℃	±2℃
	E	-50.0～1000.0℃	±2℃
	J	-50.0～1200.0℃	±2℃
	T	-199.90～320.00℃	±2℃
	Wer3—25	0.0～2300.0℃	±5℃
RTD	Pt100	-200.0～850.0℃	±1℃
RTD	Cu50	-50.0～150.0℃	±1℃
DI	DCV輸入（TTL）	OFF:2.4V以下 ON:2.4V以上
DI	接點輸入	接點：on/off
頻率	0-15KHZ	0～99999	±1

（標準運行條件：23±2℃，55±10%RH，電源電壓90～260VAC，電源頻率50/60Hz±1%，預熱30分鐘以上，振動等對儀器動作影響的狀態下的性能）

冷端補償：可采用儀表內置補償溫度、直線設置補償溫度、或通道值進行補償。

冷端補償精度：

S、B、Wre型： ±1℃

K、J、E、T型：±1℃（0℃或以上測量時）

最大輸入電壓：

2VDC或以下的電壓量程及熱電偶: ±10VDC（連續）

6VDC或以下的電壓量程：±50VDC（連續）

輸入阻抗：

2VDC或以下的電壓量程及熱電偶: 10MΩ以上

6VDC或以下的電壓量程：約1MΩ

輸入外部阻抗：

DC電壓，熱電量輸入：2KΩ或以下

RTD輸入：1線10Ω以下（三線應相等）

輸入偏置電流： 10nA或以下

共模最大干擾電壓： 250V AC rms（50/60Hz）

共模抑制比（CMRR）： 120Db（50/60Hz±0.1%,500Ω不平衡，負端—接地端）

串模抑制比（NMRR）： 40Db（50/60Hz±0.1%）

通道間最大干擾電壓：250VAC rms （50/60Hz）

通道間干涉： 120Db（輸入外部個部阻抗500Ω，輸入到其它通道的電壓為60V）

n 輸出部分

模擬量輸出：電流 0～10mA（負載≤750Ω）

4～20mA（負載≤500Ω）

電壓 0～5V（負載≥250KΩ）

1～5V（負載≥250KΩ）

開關量輸出：繼電器觸點容量： AC250V/3A或DC30V/5A（阻性負載）

SRR輸出—400V/0.05A

SSR輸出—5～24V/0.05A

饋電輸出: DC24V/25 mA （隔離型限流輸出）

n 顯示部分

顯示器: 5.7”彩色STN LCD（320╳240點）

曲線/棒圖顯示顏色： 8種顏色

背景色：默認為黑色，可設置成白色。

顯示種類：測量數據顯示（曲線顯示，數字顯示，棒圖顯示），總覽顯示，一覽顯示（當前報警一覽，報警歷史記錄一覽，儀表配置信息一覽），歷史追憶顯示。

曲線顯示：

畫面組數：最多6組

每組通道數：最多4個通道

波形更新周期：同記錄間隔時間

方向：縱向或橫向

標尺數： 4—12等分

其它信息顯示：其它信息：數值顯示，柵格，當前時間，記錄光標，時標，工位號，工程單位、通訊狀態、斷偶狀態。

數字顯示：

畫面通道數畫面通道數：雙通道或全通道

更新率：更新率： 1秒

顯示內容：測量值，工位號，單位，報警狀態，當前時間

總覽顯示：

更新率：更新率： 1秒

顯示內容：所有通道測量值和報警狀態

一覽顯示：

顯示種類：報警一覽，信息一覽,

n 記錄間隔

1秒—4分鐘之間以秒為單位共240檔可供選擇。

n 報警功能

設定功能：每個通道最多可以設定4個報警

報警種類：上/下限，可設延遲報警時間（0—7s，對所有通道）

顯示：顯示：報警發生后在數據顯示部分顯示狀態（報警種類），也可設置自動切換到當前報警一覽顯示畫面。

保存：報警發保存：

保存信息：報警產生/解除時間，報警種類，報警點。

保存記錄保存記錄數：最多保存的120條信息

音響報警：可設置報警蜂鳴輸出，也可控制繼電器輸出驅動外部音響

輸出：繼電器輸出點數：2、4或8、12

動作:勵磁/非勵磁，保持/非保持

n 電源

額定電源電壓： 220VAC+10-15%

使用電源電壓范圍： 90～260 VAC

額定電源頻率： 50～60 Hz

功耗： <30W

環境溫度： 0～50℃

環境濕度： 20～80% RH（5～40℃）

n 報警繼電器接點輸出（/J0-/J16）

功能：報警時從背面進行繼電器輸出。

輸出： 0—12路常開觸點

特殊定制： 0—6路常開和常閉觸點

繼電器接點容量： 30V DC/ 5A （電阻負載），250VAC （50/60HZ） /5A

輸出形式： NO-C-NC（可選擇勵磁/非勵磁，AND/OR，保持/非保持）

n 串行口通信（/C2，/C3）

功能：通過主機進行控制和設定，將數據輸出到主機。

媒體：符合EIA RS—232（/C2）或RS—485（2線）（/C3）

協議： SR-BUS或Modbus RTU協議

同步方式：起/停同步式

通信方式（RS—485）：2線式半雙工多點連接（1：N，N=1～32）

傳輸速度： 1200，2400，4800，9600，19200，38400，57600bps

數據長度： 8 bits

停止位： 1bit

奇偶校驗：無

最遠通信距離： 1.2 km（RS—485）

通信模式：專用協議的輸入輸出是ASCΠ碼，MODBUS協議是二進制方式。

Modbus通信: 動作方式：RTU SLAVE

n 壓緊輸入端子（/H2）

輸入端子采用壓緊輸入端子

n 運算功能

非采集通道可進行運算（+、-、╳、÷），還可以在運算通道進行曲線/數字顯示記錄。

n 24V DC變送器用電源輸出（/P1—/P6）

輸出電壓： 22.8～25.2V DC（額定負載電流時）

額定輸出電流： 4～20 mA

最大輸出電流： 25 mA DC（隔離型限流輸出）

60 mA DC（特殊定制）

允許導線電阻： RL<（17.8變送器最小動作電壓）

/0.02 A（不含250Ω負載分流電阻的電壓降）

最大接線長度： 2 km（使用CEV電纜時）

絕緣電阻：輸出 — 本體接地之間

20 MΩ或以上（500V DC）

耐電壓：

輸出 — 本體接地之間：

500V AC （50/60HZ；i =10mA）；1分鐘

跨接輸出端子：

500V AC （50/60HZ；i =10mA）；1分鐘

n 打印功能：

可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機（如LQ—300K），打印歷史數據或曲線。

n 屏保功能

可設置在連續無按鍵一定時間之后，關閉或調暗屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復正常屏幕顯示。

n 語言中文（簡休或繁體）、英文

n 重量約 2700 g^*1

n 存儲功能

測量數據： 4bytes/1個數據

記錄數據: 4bytes/1個通道記錄點（記錄相應間隔時間內出現的最大、最小值）

存儲容量: 64Mbit（最大 192 Mbit）

選型表

型號	規格代碼			附加規格代碼	說明
SWP-VSR1	□□ -□ -□			/□□□	SWP-VSR100 系列彩色無紙記錄儀
采集通道數	02～12				可選2～12通道
存儲器容量		-1			64 Mbit （標準配置）
		-2 -3			128 Mbit
		-2 -3			192 Mbit
顯示語言			-0		簡體中文（標準配置）
			-1		英文
			-2		繁體中文
			-3		多語言版（包括簡、繁和英文，可切換）
附加規格				/J（1—12）	常開觸點繼電器輸出路數
				/JB（1—8）	常開/常閉觸點繼電器輸出路數
				/P（1-6）	DC24V饋電路數
				/C2	RS-232接口 *1
				/C3	RS-485接口 *1
				/AO（1—4）	變送輸出通道數 *2
				/F（1—4）	頻率輸入通道數 *2

*1不能同時/C2、/C3，使用微型打印機時，必須配置RS-232接口。

*2 當選配置模擬量輸出或頻率輸入功能（兩者只能選一項），全可切輸入通道最多允許配置8路。

如：SWP—VSR106—2-0/J4/C2 表示外形尺寸164*150*240的6路簡體中文版SWP—VSR100系列彩色無紙記錄儀，帶4路常開觸點繼電器輸出點，帶RS—232通訊接口，配置128Mbit內存。

擴展I/O卡及其它配件

型號	代碼	說明
SWP—VSR—PW	□	電源板，可帶6路DC24V饋電輸出（0—6）
SWP—VSR—FI	□	頻率輸入卡（1—4）
SWP—VSR—AI	□	多通道全隔離頻率輸入卡（1—8）
SWP—VSR—AO	□	多通道全隔離模擬輸出卡（1—4）
SWP—VSR—USB	□	USB存儲棒（1：64Mb，2：128Mb）

型號	代碼			附加規格代碼		說明
SWP—VSR100—M	-□ -□			/□□□		SWP—VSR100系列主板
存儲器容量		-1				64 Mbit （標準配置）
		-2				128 Mbit
		-3				192 Mbit
顯示語言			-0			簡體中文（標準配置）
			-1			英文
			-2			繁體中文
			-3			多語言版（包括簡、繁和英文，可切換）
附加規格					/C2	RS—232接口 *1
					/C3	RS—485接口 *1

該公司產品分類：壓力開關溫濕度變送器加熱帶高溫線溫度變送模塊加熱圈加熱管電磁加熱線渦輪流量計超聲波流量計溫度變送器雙金屬溫度計針對水泥回轉窯熱電偶流化床耐磨熱電偶靜壓式壓力式液位變送器控制顯示單元磁伸縮式電容式頂裝式重錘式

CY130-RD增強型彩色無紙記錄儀

一：產品介紹 CY130-RD增強型彩色無紙記錄儀表是以32位嵌入式CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器的新型智能化無紙記錄儀表。儀表采用320×240彩色液晶顯示屏；支持16通道模擬量通用輸入或8通道模擬輸出與12通道報警輸出；設定數據與記錄數據具備掉電保護功能；采用USB Host技術，提供USB總線接口，實現FAT16文件系統，支持USB 移動存儲器的數據讀寫；具有體積小、通道數多、功耗低、精度高、通用性強、運行穩定、可靠性高等特點。二：型譜

CY130-RD		彩色無紙記錄儀
外形尺寸		1	144×144 mm，1～8通道，基體含儀表本體、1個輸入、32M內存
		2	144×144 mm，1～16通道，基體含儀表本體、1個輸入、32M內存
模擬輸入通道數量			01	1個通用模擬量輸入通道
			02	2個通用模擬量輸入通道
			…	… …
			16	16個通用模擬量輸入通道
模擬輸出通道數量				0	無模擬量輸出
				1	1路模擬量輸出，0～10/4～20mA可設
				…	… …
				8	8路模擬量輸出，0～10/4～20mA可設
報警輸出數量					00	無繼電器輸出
					01	1個繼電器輸出
					…	… …
					12	12個繼電器輸出
存貯容量						032	32M存儲容量
						064	64M存儲容量
						128	128M存儲容量
調節功能							0	無調節功能
							1	PID調節功能（不含通道）
流量補償、累積功能								0	無補償、累積功能
								1	含多種補償、累積功能
通訊功能									0	無通訊接口
									1	RS232通訊接口
									2	RS485通訊接口
電源										A	85～265V，45～55Hz
附件	微型打印機（含電源）
	記錄儀上位管理軟件
	RS485/RS232轉換模塊
注：輸入輸出通道數之和最多為16，當輸入有脈沖量時需注明。

HX-600R彩色無紙記錄儀

HX-600R系列彩色無紙記錄儀是以32位嵌入式CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器的新型智能化無紙記錄儀表。采用320×240彩色（單色）TFT液晶顯示屏；支持16路模擬量萬能輸入、8路模擬輸出、12路報警輸出、16路全隔離24VDC配電輸出，設定數據與記錄數據具掉電保護功能；具有體積小、通道數多、功耗低、精度高、通用性強、運行穩定、性高等特點。儀表采用USB Host技術，支持USB 移動存儲器的數據讀寫；采用RS-232C/RS-485通訊接口，支持標準MODBUS-RTU協議，可方便實現遠程監控。 HX600R系列無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

主要功能：

模擬量輸入：16路24V配電輸出：16路模擬量輸出：8路數據記錄總容量：248Mb每通道容量：自由分配八回路PID控制報警輸出：12個數據轉存接口：USB2.0中文位號輸入掉電/上電時間自動記錄報警類型、時間自動記錄流量模型運算功能流量溫壓自動補償累積年、月、日、報表線性修正功能小信號切除功能組態拷貝功能超長歷史記錄用戶權限管理RS-232C/RS-485接口上位機分析管理軟件

型譜

說明

HX-600R

真彩無紙記錄儀

外形尺寸

1

150×150×220 mm，適用于1-8通道，含儀表本體、1通道、64M內存

2

150×150×250 mm，適用于9-16通道，含儀表本體、1通道、64M內存

模擬輸入通道數量　　

01

1通道模擬量輸入，信號類型可自由設定

02

2通道模擬量輸入，信號類型可自由設定

… …

16

16通道模擬量輸入，信號類型可自由設定

模擬輸出通道數量

0

無模擬量輸出通道數

1

1路模擬量輸出，4～20mA

… …

8

8路模擬量輸出，4～20mA

報警輸出數量

00

無繼電器輸出

01

1個繼電器輸出

… …

12

12個繼電器輸出

存儲容量

064

64M存儲容量

128

128M存儲容量

248

248M存儲容量

調節功能

0

無PID調節功能

1

含PID調節功能（不含通道）

流量補償、累積功能

0

無流量補償、累積功能

1

含多種流量補償、累積功能

通訊功能

0

無通訊接口

1

RS-232C通訊接口

2

RS-485通訊接口

USB轉存功能

0

無USB接口

1

USB接口+U盤

電源

A

220VAC供電

D

24VDC供電

附件　

微型打印機（含電源）訂貨時說明

記錄儀上位管理軟件

RS485/RS232轉換模塊（訂貨號時說明）

注：輸入輸出通道數之和最多為16，當輸入有脈沖量時需注明。

該公司產品分類：威力巴流量計 V錐流量計電磁式熱能表污水流量計壓力開關手持信號發生校驗儀霍尼韋爾變送器 EJX變送器羅斯蒙特變送器德國E+H變送器 EJA變送器計算機電纜補償導線及補償電纜聚氯乙烯絕緣電纜架空絕緣電纜控制電纜電伴熱帶電力電纜射頻導納物位開關磁翻板液位計

OW-4000彩色無紙記錄儀歐威，彩色無紙記錄儀歐威生產商

一、彩色無紙記錄儀歐威，彩色無紙記錄儀歐威生產商概述：OW4000單色無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中得到廣泛的應用。產品配備了各種無紙記錄儀的優點，應用的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確、高性價比的產品。OW3000單色無紙記錄儀配置豐富，有藍屏和彩色兩種顯示屏。可以接收多種類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。由液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成了新型單色無紙記錄儀.渦街流量計。二、OW-4000單色無紙記錄儀特點：1、可配備不同類型的智能通道板，根據用戶應用要求選擇。2、內置大容量FLASH，可通過U盤快速將FLASH中的數據轉儲到計算機中。3、內置的FLASH的容量為64M，8通道時若20秒記錄一次可記錄865天，最快0.1秒記錄一次所有通道的數據。4、具有數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面。5、可以追憶曲線讀數光標功能。6、測量、顯示基本誤差可達±0.2% F·S。7、可以組態12點報警功能，8點變送輸出，光電隔離。8、電流輸出（4~20）mA, （0~10） mA, （0~20） mA可任選，電壓輸出（0~5）V, （1~5） V可選。三、OW-3000單身無紙記錄儀參數：顯示方式：數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面。測量精度：基本誤差小于±0.2%F·S，數字顯示范圍-9999~19999，1/60000，16位AD轉換器。輸入信號：直流電流：（4~20）mA，（0~10）mA，（0~20）mA，直流電壓：（1~5）V ，（0~5）V 熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53，熱電偶：K，S，R，B，N，E，J，T。繼電器輸出：觸點容量AC 220V，3A，阻性負載，2點可組態輸出，可按通道的各報警點值設定，可組態8點變送輸出，光電隔離，誤差小于±0.2% F·S，電流輸出負載能力≤450Ω電壓輸出配接設備阻抗，需大于2KΩ。DC 24V電源：用于給變送器供電，最大負載能力≤200mA。通訊打印接口（選配功能）:RS232、RS485標準，（在訂貨時注明）,通訊速率9600，19200，57600，115200通過設定選擇。可選Modbus RTU通訊協議與上位機通訊。工作環境：工作溫度范圍：0℃~50℃，儲藏溫度范圍-20℃~70℃，工作濕度范圍，低于85%R.H。

該公司產品分類：一體化溫度變送器溫度儀表選型無紙記錄儀記錄儀選型電磁流量計渦輪流量計流量計選型

GDV5000彩色無紙記錄儀

GDV5000十二通道彩色無紙記錄儀

一、概述 GDV5000十二通道萬能輸入彩色無紙記錄儀是北京國電中自電氣有限公司研發生產的產品，它具有可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。二、主要特點系統 ◇采用大規模集成電路，國際名廠元器件精心設計； ◇采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警； ◇5.7英寸進口SHARP320X240點陣TFT高亮度彩色圖形液晶顯示，CCFL背光、畫面清晰、寬視角。屏幕亮度可以自由調節； ◇全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可； ◇新型開關電源，85VAC~265VAC范圍內正常工作； ◇集成硬件實時時鐘，掉電情況下時鐘也能運行； ◇提供變送器+24VDC隔離配電； ◇全鋁密封外殼及內部屏蔽板，儀表在惡劣環境中正常工作； ◇大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據； ◇12路繼電器報警輸出。信號 ◇可輸入各種標準信號，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2 ◇信號全量程精度±0.2% ◇通道間隔離 ◇可提供隔離配電 ◇提供標準4-20mA輸出軟件 ◇中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖用戶組態安全； ◇工程量顯示數值范圍寬，可顯示5位數值：-9999~19999； ◇報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息； ◇支持流量累積功能； ◇4組溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型； ◇支持真空度科學計數法顯示； ◇曲線走紙方式可設定橫向或縱向； ◇每4組曲線顯示可以自由組合，自定義曲線顏色； ◇內置GB2312二級漢字字庫（6500漢字）； ◇T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題； ◇漢字位號、單位自定義組合輸入。通訊 ◇標準串行通訊接口：RS-485和RS-232C； ◇支持標準Modbus RTU通訊協議，標準Modbus TCP通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動； ◇使用USB2.0接口轉存和備份歷史記錄，支持256M、512M、1G優盤； ◇支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件； ◇外接微型打印機，可手動打印數據、曲線#8a87fc，自動定時打印數據，滿足用戶現場打印的需要。三、主要技術指標 ◇輸入種類及測量量程、精度

輸入種類	量程	測量量程		精度
DVC	0~20mV	-9999~19999		0.2%
	0~100mV	-9999~19999		0.2%
	0~5V	-9999~19999		0.2%
	1~5V	-9999~19999		0.2%
DCI	0~100mA	-9999~19999		0.2%
	4~20mA	-9999~19999		0.2%
TC	S	-50.0~100.0℃		3.7℃
		100.0~1768.0℃		2℃
	B	0~1820.0℃		2℃
	K	-50.0~1372.0℃		2℃
	E	-50.0~1000.0℃		2℃
	J	-50.0~1200.0℃		2℃
	T	-199.90~320.00℃		2℃
	Wer3-25	0.0~2300.0℃		5℃
RTD	Pt100	200.0~850.0℃		1℃
	Cu50	-50.00~150.00℃		1℃
電阻	0~350	-9999~19999

頻率	0－10KHZ	0~19999	1

　　 GDV5000系列儀表允許1~12路不同類型的信號直接輸入，通道間全隔離，隔離電壓大于400V　　 ◇輸出規格　　　配電：12路配電，4組24VDC輸出，輸出電流50mA/組　　　 12路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點　　　最多4路模擬量變送輸出，4～20mADC, 負載電阻小于600Ω　　 ◇顯示器　　　 5.7英寸進口SHARP 320×240點陣TFT圖形液晶顯示屏，CCFL背光，寬視角　　 ◇基本誤差　　　 ±0.2%F·S　　 ◇補償運算　　　蒸汽：根據IFC67公式計算蒸汽密度補償蒸汽的質量流量　　　一般氣體：溫度、壓力補償測量標準體積流量　　　天然氣：溫度、壓力補償測量標準體積流量　　　液體：溫度補償測量標準體積流量或質量流量　　　蒸汽：壓力 0.1～4.5MPa　　　　　　溫度 100～500℃　　　　　　密度 0.1～100Kg/m3　　　　　　比焓 2508～3224Kj/Kg　　　一般氣體：壓力0～60MPa　　　　　　　　溫度 -100～500℃　　　液體：溫度 -100～500℃　　 ◇累積范圍　　　 0～99999999　　 ◇通訊、打印　　　通訊接口：RS232C或RS485　　　波特率：1200、2400、9600、19200　　　打印接口：RS232C串口微型打印機　　　 10M Ethernet標準RJ45接口　　 ◇記錄時間　　　記錄間隔：1、2、4、6、15、30、60、120、240秒可選　　　記錄長度：36小時/筆（記錄間隔1秒）～360天/筆（記錄間隔4分）

記錄間隔	1秒	2秒	5秒	10秒	15秒	1分鐘	2分鐘	4分鐘
記錄長度	72小時	6天	15天	30天	45天	180天	360	750天

　　 ◇數據備份和轉存　　　 256M-1G優盤可選（USB接口）　　 ◇熱電偶冷端補償誤差　　　 ±1℃　　 ◇斷電保護　　　內置FLASH存儲器，保護參數和歷史數據，斷電后數據可保存。采用硬件時鐘，掉電后也能運行　　 ◇電源　　　開關電源85VAC～265VAC、50Hz±5%　　 ◇環境溫度　　　 0～50℃　　 ◇環境濕度　　　 0~85%RH四、產品選型表

GDV5000十二通道彩色無紙記錄儀

GDV

50

□

-□

□

型號

選型代碼

說明

GDV

50

尺寸（144×144×220）

萬能輸入

01～12

輸入通道數量（最多十二路）

頻率輸入

N

無要求

F01-F08

八路頻率信號輸入

繼電器報警輸出

可組態

00

無

01～12

報警輸出通道數量

變送輸出

N

無要求

A1-4

變送輸出通道數

PID調節輸出

N

無要求

P1-4

PID調節輸出通道數

通訊/打印功能

0

無

1

RS-232C通訊

2

RS-485通訊

3

RS-232C打印

以太網通訊

N

無

E

以太網通訊

配電輸出

N

無

P

DC24V配電輸出

流量積算

0

無

1

無溫壓補償的流量積算

2

帶溫壓補償的流量積算

USB 轉存功能

/0

無

/U

USB轉存功能

注：萬能輸入數量+頻率輸入數量+變送輸出數量+PID調節輸出數量≤12

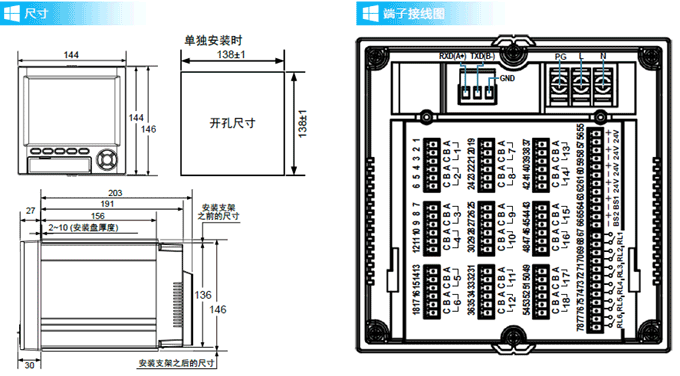

五、儀表外形尺寸，安裝方法及開孔尺寸開孔尺寸：138×138

六、儀表接線端子

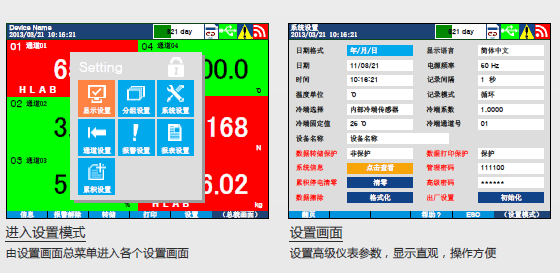

七、組態畫面

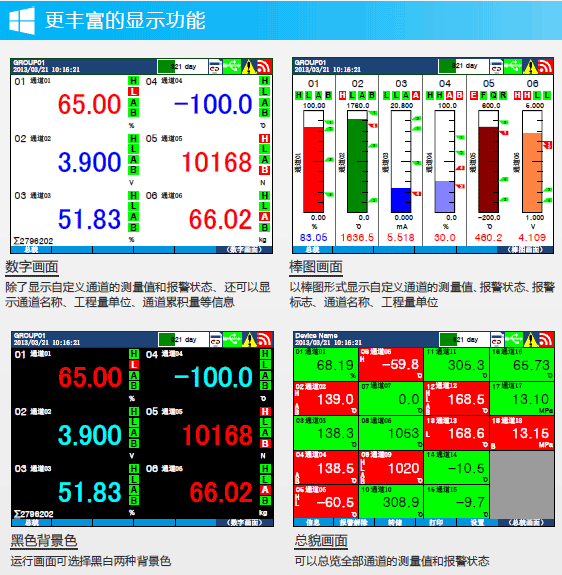

總貌畫面	棒圖畫面

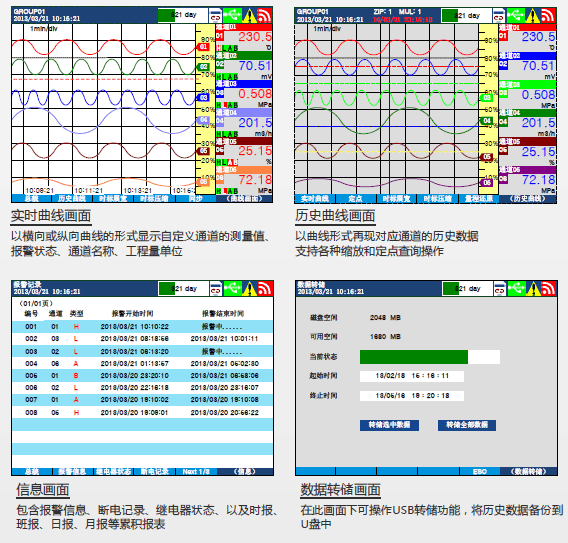

報警列表畫面	歷史曲線

輸入組態	輸出組態

溫壓補償	數據轉存

該公司產品分類：數顯表智能電力監測儀無紙記錄儀電量變送器物位儀表壓力變送器壓力表隔離式安全柵信號隔離器溫度變送器溫度傳感器

XMR5000C型F&B百特 XMR5000C型十二通道彩色無紙記錄儀選型指南

F&B百特 XMR5000C型十二通道彩色無紙記錄儀選型指南

XMR4000LB系列十二通道藍屏無紙記錄儀

XMR6000QC系列十二通道真彩無紙記錄儀

XMR7000QC系列四十通道真彩無紙記錄儀

XMR5000C系列十二通道彩色無紙記錄儀

XMR7000QC系列中長圖彩色無紙記錄儀

百特儀表操作器DFD506SFR智能操作器DFD5000系列百特工.. -DFD5000 DFD506SFR

百特工控DFDA56066SF操作器百特儀表DFDA5000后備操作器.. -DFDA5000 DFDA56066S

百特工控XMS5000速度顯示表XMS5008FP -XMS5000

★ 功能特點： XMR5000C彩色無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是XMR5000C功能特點 XMR5000C彩色無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是XMR5000C彩色無紙記錄儀的主要功能特點： ◆ 無筆、無紙記錄，日常維護工作量非常小，運行費用低； ◆ 采用進口5.7英寸320*240高點陣、彩色液晶屏，分辨率高、畫面清晰； ◆ 采用高速、高性能微處理器，可以同時實現對8路信號的檢測、記錄、顯示和報警； ◆ 采用大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；根據記錄間隔的不同，可存儲36個小時至365天的數據； ◆ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可。（1）標準Ⅱ型、Ⅲ型電流、電壓信號：0～10mADC，0～5VDC，1～5VDC，4～20mADC；（2）熱電偶：包括常用的B、E、J、K、S、T等六種型號；（3）熱電阻：包括Pt100、Cu50等兩種型號；（4）毫伏信號：0～20mV，0～100mV；（5）電阻信號：0～350Ω；（6）還可根據用戶要求定制各種特殊信號輸入模塊； ◆ 顯示工程量數據的數值范圍更寬，可顯示5位數值：-9999~19999； ◆ 可以組態、顯示工程位號，工程單位，流量累積； ◆ 具有閃光報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警； ◆ 顯示精度高：數字、曲線及棒圖顯示基本誤差為±0.2%FS ； ◆ 具有無線通訊接口和標準串行通訊接口： RS485和 RS232C； ◆ 可以外接微型打印機，滿足用戶現場打印的需要； ◆ 具有歷史數據備份和轉存功能，可選CF存儲卡或USB存儲棒轉存歷史記錄； ◆ 采用標準開放的Modbus通訊協議，提供OPC Server，除本公司的PG2000上位機管理軟件外，本儀表還支持 iFIX、組態王、MCGS等流行專業組態軟件； ◆ 采用新型開關電源，能在交流電源85VAC～265VAC范圍內正常工作； ◆ 提供變送器+24VDC供電電源，簡化了系統，節約了費用； ◆ 儀表時鐘和定時抄表功能方便了企業計量管理； ◆ 抽屜式儀表結構，方便用戶維護檢修；金屬外殼，允許在惡劣的環境下使用。四、主要技術指標顯示器：進口5.7英寸彩色圖形液晶顯示器，320*240分辨率，CCFL背光。基本誤差：0.2%F.S 輸入規格：全隔離萬能輸入： 1～8通道信號輸入，通道間全隔離，隔離電壓大于400V。輸入阻抗：電流：250Ω，電壓>1MΩ；熱電阻：要求三線電阻平衡，引線電阻<10Ω。電壓：（0-5）V、（1-5）V、mV信號電流：（0-10）mA、（4-20）mA 熱電阻： Pt100、Cu50 熱電偶：B、S、K、E、T、J XMR5000C系列萬能輸入量程表輸入類型量程范圍　輸入類型量程范圍 Ⅱ型：0~10mA，0~5V -9999~19999 　熱電偶 B型 500~1800℃ Ⅲ型：4~20mA，1~5V -9999~19999 　 S型 -100~1600℃ 20mV 0~20mV 　 K型 -100~1300℃ 100mV 0~100mV 　 E型 -100~1000℃ 熱電阻 Cu50 -50~140℃ 　 J型 -100~1000℃ Pt100 -200~600℃ 　 T型 -100~380℃ 電阻0~350Ω -9999~19999 　輸出規格：傳感器配電：24VDC；八路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）：報警輸出：上上限、上限、下限、下下限。累積范圍： 0~99999999 通訊、打印：通訊接口：RS232C或RS485 波特率：1200、2400、9600、57600 打印接口：RS232C直接連接微型打印機記錄時間：記錄間隔：1、2、5、10、15、30、60、120、240秒可選。記錄長度：八筆記錄，36小時/筆（記錄間隔1秒）～365天/筆（記錄間隔4分）。記錄間隔可根據對象的不同而不同：對于變化緩慢的信號如溫度，其記錄間隔可取得大些，如 30 秒；而對于變化比較快的信號如流量，其記錄間隔可取 1～4 秒；其他如壓力、液位信號，其記錄間隔可取8秒。數據備份和轉存：64M CF卡（備份時間<30秒，可以備份51臺儀表的歷史數據） 32M USB存儲器（可以備份26臺儀表的歷史數據）熱電偶冷端補償誤差：±1℃ 斷電保護時間：內置FLASH存儲器保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。供電電源：開關電源 85VAC-265VAC，50Hz±5% 環境溫度：0-50℃ 環境濕度：0-85%RH

選型指南

香港百特儀表有限公司產品目錄

一、調節器

XMA5000系列通用專家自整定PID調節器

XMAF5000系列帶伺服放大器的專家自整定PID調節器

GA5000系列多輸入多輸出光柱數顯高級PID調節器

XMGA6000系列帶前饋加法控制的光柱數顯高級PID調節器

XMGAF5000系列帶伺服放大器的高級回路調節器

XMGAF6000系列帶伺服放大器和前饋加法控制的高級回路調節器

XMPA7000系列雙回路串級控制可編程調節器

XMPAF7000系列帶伺服放大器的雙回路串級控制可編程調節器

XMPA8000系列鍋爐燃燒控制可編程調節器

XMPAF8000鍋爐燃燒控制系列帶伺服放大器的可編程調節器

二、智能操作器

DFQ5000系列智能操作器

DFD5000系列帶伺服放大器的智能操作器

DFQA5000系列智能后備操作器

DFDA5000系列帶伺服放大器的智能后備操作器

DFQA6000系列簡易后備操作器

DFQA7000帶工程量顯示和變送輸出的智能后備操作器

三、常規顯示儀表

XMZ5000系列智能數字顯示儀表

XMZ6000系列智能數字顯示儀表

XMT5000系列智能數字顯示控制儀表

XMB5000系列智能數字顯示控制變送儀表

XMB7000系列智能型雙回路、雙數顯、雙輸出控制變送儀

XMB8000系列智能型四回路、四數顯、雙輸出控制變送儀

XMG5000系列智能型單回路單光柱、單數顯、單輸出控制變送儀

XMG7000系列智能型雙回路雙光柱、雙數顯、雙輸出控制變送儀

XMD5000系列萬能信號輸入多通道巡檢儀

XMD6000系列同類型信號輸入多通道巡檢儀

DT500系列各通道分別報警控制輸出擴展盒

XMS5000系列速度顯示控制變送儀表

四、智能流量積算儀

XMJ5000系列智流量積算顯示控制儀表

XML5000系列補償式流量積算顯示控制儀表

XMLH5000系列熱水熱量積算儀表

XMLH6000系列蒸汽熱量積算儀表

五、特殊場合專用儀表

XMG8000系列壓力補償式鍋爐汽包水位光柱數顯控制變送儀

XMGI5000智能型電接點液位顯示儀表/浮球液位顯示儀表

XME5000系列雙輸入液位差顯示控制變送儀

XMH5000系列爐膛負壓數顯記錄儀

XMGA7000系列多輸入多輸出間歇控制光柱數顯高級PID調節器

六、智能液晶儀表

XMAY5000系列智能型液晶顯示帶曲線運行狀態指示的通用PID調節器

XMY5000系列智能多通道液晶顯示控制變送儀表

XMJY5000系列智能多通道液晶顯示流量積算顯示控制變送儀

XMLY5000系列智能防盜型四通道液晶顯示補償式流量積算顯示控制變送儀

XMRY5000系列智能多通道無紙記錄儀

XMJRY5000系列智能多通道液晶顯示流量積算無紙記錄儀

XMLRY5000系列智能防盜型四通道液晶顯示補償式流量積算無紙記錄儀

七、無紙記錄儀

XMR3000B系列單色無紙記錄儀

XMR4000LB系列藍屏無紙記錄儀

XMR5000C系列彩色無紙記錄儀

XMR6000QC系列真彩無紙記錄儀

XMRY5000系列智能多通道無紙記錄儀

XMJRY5000系列智能多通道液晶顯示流量積算無紙記錄儀

XMLRY5000系列智能防盜型四通道液晶顯示補償式流量積算無紙記錄儀

XMR3000B系列八通道單色無紙記錄儀

XMR4000LB系列十二通道藍屏無紙記錄儀

XMR6000QC系列十二通道真彩無紙記錄儀

XMR7000QC系列四十通道真彩無紙記錄儀

XMR5000C系列十二通道彩色無紙記錄儀

XMR7000QC系列中長圖彩色無紙記錄儀

百特儀表操作器DFD506SFR智能操作器DFD5000系列百特工.. -DFD5000 DFD506SFR

百特工控DFDA56066SF操作器百特儀表DFDA5000后備操作器.. -DFDA5000 DFDA56066S

百特工控XMS5000速度顯示表XMS5008FP -XMS5000 XMS5008FP

百特儀表XMLH606666百特工控XMLH6000流量積算儀 -XMLH6000 XMLH606666

百特工控XMLH5000流量積算儀百特儀表XMLH5060666流量.. -XMLH5060666 XMLH5000

百特工控DFQ5000操作器百特儀表DFQ566SF操作器 -DFQ566SF DFQ5000

XMJ5168P流量積算儀XMJ5000流量積算儀 -XMJ5000 XMJ5168P

百特工控DFQA7000 DFQA76666F后備操作器 -DFQA7000 DFQA76666F

百特工控XMD5000 XMD52208V巡檢儀 -XMD5000 XMD52208V

百特儀表XMG70666D光柱數顯控制儀 - XMG7000 XMG70666D XMG72666VP

XMG5066VD光柱顯示儀百特工控 -XMG5000 XMG5066VD XMG5266VP

XMB8000四回路、四數顯、雙輸出控制變送儀 -XMB8000 XMB82U0P XMB82126668VP

XMB7000雙回路顯示儀雙回路表 -XMB7000 XMB72U0P

XMT5280VD數顯控制儀XMT5000數顯控制儀 -XMT5000 XMT5280VD

DFDA56066SF操作器DFDA56066SF百特儀表 -DFDA56066SF

DFQA666SFRS232簡易后備操作器百特儀表 -DFQA666SFRS232

XMB5066P數字顯示控制變送儀表 -XMB5066P

FB0803G隔膜壓力變送器 -FB0803G隔膜型壓力變送器

XMGI5000智能型雙色電接點液位顯示儀表/浮球液位顯示儀.. -XMGI5000浮球液位顯示儀表

PID調節儀XMAF526P閥門控制儀 -XMAF526P

百特XMRY8000無紙記錄儀 XMRY5000無紙記錄儀 -XMRY5000 XMRY8000

FB1151LT液位變送器百特儀表 -FB1151LT

FB8310雷達物位計雷達液位計FB8310 -FB8310

FB3351LT電容型法蘭液位變送器百特 -FB3351LT

SF節流裝置 -SF

百特電磁流量計FBF8101-C FBF8301-C -FBF8101-C FBF8301-C

PHAB5000數字顯示儀顯示儀 -PHAB5000

XMZ60U0P數顯儀 XMZ6060FP智能數顯表 -XMZ6060FP

百特XMRY8000無紙記錄儀 XMRY5000無紙記錄儀 -XMRY84661066PRS4850000

百特顯示表XMZ5060P XMZ-5266 XMZ-5066P百特儀表 -XMZ5060P XMZ-5266 XMZ-5066

CF卡及適配器

一、壓力檢測儀表

FB0802陶瓷電容型壓力變送器

FB0803擴散硅型壓力變送器

FB1151電容式變送器

FB1151GP電容型表壓壓力變送器

FB1151AP電容型絕壓壓力變送器

FB1151SP電容型負壓壓力變送器

FB1151DP電容型差壓變送器

FB1151DR電容型微差壓變送器

FB1151HP電容型高靜壓差壓變送器

FB1151DP/GP電容型遠傳差壓/壓力變送器

1199遠傳裝置

1199CAP型毛細管

1199PFW扁平式遠傳法蘭

1199RTW型螺紋安裝式遠傳法蘭

1199EFW型插入筒式遠傳法蘭

1199RFW型法蘭安裝式遠傳裝置

FB3351電容式變送器

FB3351GP電容型表壓壓力變送器

FB3351AP電容型絕壓壓力變送器

FB3351DP電容型差壓變送器

FB3351DR電容型微差壓變送器

FB3351HP電容型高靜壓差壓變送器

FB3351DP/GP電容型遠傳差壓/壓力變送器

二、物位檢測儀表

FBSON超聲波物位儀

FB8010射頻導納物位計

FB8051射頻導納連續物位計

射頻導納物位計的安裝

FB0803W擴散硅型投入式液位變送器

FB1151LT電容型法蘭液位變送器

FB3351LT電容型法蘭液位變送器

三、流量檢測儀表

SF系列節流裝置

SFXM系列一體化節流式流量計

FBLU系列渦街流量計

FBLDC系列插入式電磁流量計

FBF8000系列電磁流量計

FBF8000系列電磁流量計傳感器

FBF8000系列電磁流量計轉換器

FBF8000系列電磁流量計選型指南

FBF8000系列電磁流量計管路設計

FBLZ金屬管浮子流量計

四、溫度檢測儀表

溫度傳感器概述

統設裝配式熱電偶、熱電阻

隔爆型熱電偶、熱電阻

鎧裝式熱電偶、熱電阻

裝配式一體化溫度變送器

鎧裝式一體化溫度變送器

耐磨熱電偶

多點鎧裝式熱電偶

WSS系列雙金屬溫度計

WSSX系列電接點雙金屬溫度計

WSS系列帶熱電偶熱電阻、溫度變送器的雙金屬溫度計

RT系列隔爆鉑熱電阻

RT24隔爆型兩節式鉑熱電阻

RT34隔爆型變徑式鉑熱電阻

RT64隔爆型帶溫度變送器帶顯示鉑熱電阻

RT84隔爆型帶溫度變送器兩節式鉑熱電阻

TC系列隔爆熱電偶

TC24隔爆型兩節式熱電偶

TC34隔爆型變徑式熱電偶

TC64隔爆型帶溫度變送器帶顯示熱電偶

TC84隔爆型帶溫度變送器兩節式熱電偶

五、在線PH電極及專用控制儀表

S400系列工業過程pH檢測電極

ST851高溫高壓pH/ORP檢測電極

ST856高溫高壓pH/ORP檢測電極

ST873高溫高壓pH/ORP檢測電極

F600 pH發酵電極

S500 固態電極

PHAB5000 pH值數字顯示、變送調節專用儀表

SFWR/Z型兩線制溫度變送器

SFGW 系列軌裝式溫度變送器

SFP型架裝式配電器/隔離變送器

SFGP系列軌裝式配電器/隔離器

SFY系列工業穩壓電源箱

SBJ-I單回路閃光報警器

SYX型音響報警器

XXS系列閃光信號報警器

EMC低通濾波器

PRN5000盤裝微型打印機

該公司產品分類：儀器儀表

XMR5000CXMR5000C系列十二通道彩色無紙記錄儀

產品簡介：

XMR4000LB系列十二通道藍屏無紙記錄儀

XMR6000QC系列十二通道真彩無紙記錄儀

XMR7000QC系列四十通道真彩無紙記錄儀

XMR5000C系列十二通道彩色無紙記錄儀

XMR7000QC系列中長圖彩色無紙記錄儀

百特儀表操作器DFD506SFR智能操作器DFD5000系列百特工.. -DFD5000 DFD506SFR

百特工控DFDA56066SF操作器百特儀表DFDA5000后備操作器.. -DFDA5000 DFDA56066S

百特工控XMS5000速度顯示表XMS5008FP -XMS5000

★ 功能特點： XMR5000C彩色無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是XMR5000C功能特點 XMR5000C彩色無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是XMR5000C彩色無紙記錄儀的主要功能特點： ◆ 無筆、無紙記錄，日常維護工作量非常小，運行費用低； ◆ 采用進口5.7英寸320*240高點陣、彩色液晶屏，分辨率高、畫面清晰； ◆ 采用高速、高性能微處理器，可以同時實現對8路信號的檢測、記錄、顯示和報警； ◆ 采用大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；根據記錄間隔的不同，可存儲36個小時至365天的數據； ◆ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可。（1）標準Ⅱ型、Ⅲ型電流、電壓信號：0～10mADC，0～5VDC，1～5VDC，4～20mADC；（2）熱電偶：包括常用的B、E、J、K、S、T等六種型號；（3）熱電阻：包括Pt100、Cu50等兩種型號；（4）毫伏信號：0～20mV，0～100mV；（5）電阻信號：0～350Ω；（6）還可根據用戶要求定制各種特殊信號輸入模塊； ◆ 顯示工程量數據的數值范圍更寬，可顯示5位數值：-9999~19999； ◆ 可以組態、顯示工程位號，工程單位，流量累積； ◆ 具有閃光報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警； ◆ 顯示精度高：數字、曲線及棒圖顯示基本誤差為±0.2%FS ； ◆ 具有無線通訊接口和標準串行通訊接口： RS485和 RS232C； ◆ 可以外接微型打印機，滿足用戶現場打印的需要； ◆ 具有歷史數據備份和轉存功能，可選CF存儲卡或USB存儲棒轉存歷史記錄； ◆ 采用標準開放的Modbus通訊協議，提供OPC Server，除本公司的PG2000上位機管理軟件外，本儀表還支持 iFIX、組態王、MCGS等流行專業組態軟件； ◆ 采用新型開關電源，能在交流電源85VAC～265VAC范圍內正常工作； ◆ 提供變送器+24VDC供電電源，簡化了系統，節約了費用； ◆ 儀表時鐘和定時抄表功能方便了企業計量管理； ◆ 抽屜式儀表結構，方便用戶維護檢修；金屬外殼，允許在惡劣的環境下使用。四、主要技術指標顯示器：進口5.7英寸彩色圖形液晶顯示器，320*240分辨率，CCFL背光。基本誤差：0.2%F.S 輸入規格：全隔離萬能輸入： 1～8通道信號輸入，通道間全隔離，隔離電壓大于400V。輸入阻抗：電流：250Ω，電壓>1MΩ；熱電阻：要求三線電阻平衡，引線電阻<10Ω。電壓：（0-5）V、（1-5）V、mV信號電流：（0-10）mA、（4-20）mA 熱電阻： Pt100、Cu50 熱電偶：B、S、K、E、T、J XMR5000C系列萬能輸入量程表輸入類型量程范圍輸入類型量程范圍 Ⅱ型：0~10mA，0~5V -9999~19999 熱電偶 B型 500~1800℃ Ⅲ型：4~20mA，1~5V -9999~19999 S型 -100~1600℃ 20mV 0~20mV K型 -100~1300℃ 100mV 0~100mV E型 -100~1000℃ 熱電阻 Cu50 -50~140℃ J型 -100~1000℃ Pt100 -200~600℃ T型 -100~380℃ 電阻0~350Ω -9999~19999 輸出規格：傳感器配電：24VDC；八路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）：報警輸出：上上限、上限、下限、下下限。累積范圍： 0~99999999 通訊、打印：通訊接口：RS232C或RS485 波特率：1200、2400、9600、57600 打印接口：RS232C直接連接微型打印機記錄時間：記錄間隔：1、2、5、10、15、30、60、120、240秒可選。記錄長度：八筆記錄，36小時/筆（記錄間隔1秒）～365天/筆（記錄間隔4分）。記錄間隔可根據對象的不同而不同：對于變化緩慢的信號如溫度，其記錄間隔可取得大些，如 30 秒；而對于變化比較快的信號如流量，其記錄間隔可取 1～4 秒；其他如壓力、液位信號，其記錄間隔可取8秒。數據備份和轉存：64M CF卡（備份時間<30秒，可以備份51臺儀表的歷史數據） 32M USB存儲器（可以備份26臺儀表的歷史數據）熱電偶冷端補償誤差：±1℃ 斷電保護時間：內置FLASH存儲器保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。供電電源：開關電源 85VAC-265VAC，50Hz±5% 環境溫度：0-50℃ 環境濕度：0-85%RH

選型指南

香港百特儀表有限公司產品目錄

一、調節器

XMA5000系列通用專家自整定PID調節器

XMAF5000系列帶伺服放大器的專家自整定PID調節器

GA5000系列多輸入多輸出光柱數顯高級PID調節器

XMGA6000系列帶前饋加法控制的光柱數顯高級PID調節器

XMGAF5000系列帶伺服放大器的高級回路調節器

XMGAF6000系列帶伺服放大器和前饋加法控制的高級回路調節器

XMPA7000系列雙回路串級控制可編程調節器

XMPAF7000系列帶伺服放大器的雙回路串級控制可編程調節器

XMPA8000系列鍋爐燃燒控制可編程調節器

XMPAF8000鍋爐燃燒控制系列帶伺服放大器的可編程調節器

二、智能操作器

DFQ5000系列智能操作器

DFD5000系列帶伺服放大器的智能操作器

DFQA5000系列智能后備操作器

DFDA5000系列帶伺服放大器的智能后備操作器

DFQA6000系列簡易后備操作器

DFQA7000帶工程量顯示和變送輸出的智能后備操作器

三、常規顯示儀表

XMZ5000系列智能數字顯示儀表

XMZ6000系列智能數字顯示儀表

XMT5000系列智能數字顯示控制儀表

XMB5000系列智能數字顯示控制變送儀表

XMB7000系列智能型雙回路、雙數顯、雙輸出控制變送儀

XMB8000系列智能型四回路、四數顯、雙輸出控制變送儀

XMG5000系列智能型單回路單光柱、單數顯、單輸出控制變送儀

XMG7000系列智能型雙回路雙光柱、雙數顯、雙輸出控制變送儀

XMD5000系列萬能信號輸入多通道巡檢儀

XMD6000系列同類型信號輸入多通道巡檢儀

DT500系列各通道分別報警控制輸出擴展盒

XMS5000系列速度顯示控制變送儀表

四、智能流量積算儀

XMJ5000系列智流量積算顯示控制儀表

XML5000系列補償式流量積算顯示控制儀表

XMLH5000系列熱水熱量積算儀表

XMLH6000系列蒸汽熱量積算儀表

五、特殊場合專用儀表

XMG8000系列壓力補償式鍋爐汽包水位光柱數顯控制變送儀

XMGI5000智能型電接點液位顯示儀表/浮球液位顯示儀表

XME5000系列雙輸入液位差顯示控制變送儀

XMH5000系列爐膛負壓數顯記錄儀

XMGA7000系列多輸入多輸出間歇控制光柱數顯高級PID調節器

六、智能液晶儀表

XMAY5000系列智能型液晶顯示帶曲線運行狀態指示的通用PID調節器

XMY5000系列智能多通道液晶顯示控制變送儀表

XMJY5000系列智能多通道液晶顯示流量積算顯示控制變送儀

XMLY5000系列智能防盜型四通道液晶顯示補償式流量積算顯示控制變送儀

XMRY5000系列智能多通道無紙記錄儀

XMJRY5000系列智能多通道液晶顯示流量積算無紙記錄儀

XMLRY5000系列智能防盜型四通道液晶顯示補償式流量積算無紙記錄儀

七、無紙記錄儀

XMR3000B系列單色無紙記錄儀

XMR4000LB系列藍屏無紙記錄儀

XMR5000C系列彩色無紙記錄儀

XMR6000QC系列真彩無紙記錄儀

XMRY5000系列智能多通道無紙記錄儀

XMJRY5000系列智能多通道液晶顯示流量積算無紙記錄儀

XMLRY5000系列智能防盜型四通道液晶顯示補償式流量積算無紙記錄儀

XMR3000B系列八通道單色無紙記錄儀

XMR4000LB系列十二通道藍屏無紙記錄儀

XMR6000QC系列十二通道真彩無紙記錄儀

XMR7000QC系列四十通道真彩無紙記錄儀

XMR5000C系列十二通道彩色無紙記錄儀

XMR7000QC系列中長圖彩色無紙記錄儀

百特儀表操作器DFD506SFR智能操作器DFD5000系列百特工.. -DFD5000 DFD506SFR

百特工控DFDA56066SF操作器百特儀表DFDA5000后備操作器.. -DFDA5000 DFDA56066S

百特工控XMS5000速度顯示表XMS5008FP -XMS5000 XMS5008FP

百特儀表XMLH606666百特工控XMLH6000流量積算儀 -XMLH6000 XMLH606666

百特工控XMLH5000流量積算儀百特儀表XMLH5060666流量.. -XMLH5060666 XMLH5000

百特工控DFQ5000操作器百特儀表DFQ566SF操作器 -DFQ566SF DFQ5000

XMJ5168P流量積算儀XMJ5000流量積算儀 -XMJ5000 XMJ5168P

百特工控DFQA7000 DFQA76666F后備操作器 -DFQA7000 DFQA76666F

百特工控XMD5000 XMD52208V巡檢儀 -XMD5000 XMD52208V

百特儀表XMG70666D光柱數顯控制儀 - XMG7000 XMG70666D XMG72666VP

XMG5066VD光柱顯示儀百特工控 -XMG5000 XMG5066VD XMG5266VP

XMB8000四回路、四數顯、雙輸出控制變送儀 -XMB8000 XMB82U0P XMB82126668VP

XMB7000雙回路顯示儀雙回路表 -XMB7000 XMB72U0P

XMT5280VD數顯控制儀XMT5000數顯控制儀 -XMT5000 XMT5280VD

DFDA56066SF操作器DFDA56066SF百特儀表 -DFDA56066SF

DFQA666SFRS232簡易后備操作器百特儀表 -DFQA666SFRS232

XMB5066P數字顯示控制變送儀表 -XMB5066P

FB0803G隔膜壓力變送器 -FB0803G隔膜型壓力變送器

XMGI5000智能型雙色電接點液位顯示儀表/浮球液位顯示儀.. -XMGI5000浮球液位顯示儀表

PID調節儀XMAF526P閥門控制儀 -XMAF526P

百特XMRY8000無紙記錄儀 XMRY5000無紙記錄儀 -XMRY5000 XMRY8000

FB1151LT液位變送器百特儀表 -FB1151LT

FB8310雷達物位計雷達液位計FB8310 -FB8310

FB3351LT電容型法蘭液位變送器百特 -FB3351LT

SF節流裝置 -SF

百特電磁流量計FBF8101-C FBF8301-C -FBF8101-C FBF8301-C

PHAB5000數字顯示儀顯示儀 -PHAB5000

XMZ60U0P數顯儀 XMZ6060FP智能數顯表 -XMZ6060FP

百特XMRY8000無紙記錄儀 XMRY5000無紙記錄儀 -XMRY84661066PRS4850000

百特顯示表XMZ5060P XMZ-5266 XMZ-5066P百特儀表 -XMZ5060P XMZ-5266 XMZ-5066

CF卡及適配器

一、壓力檢測儀表

FB0802陶瓷電容型壓力變送器

FB0803擴散硅型壓力變送器

FB1151電容式變送器

FB1151GP電容型表壓壓力變送器

FB1151AP電容型絕壓壓力變送器

FB1151SP電容型負壓壓力變送器

FB1151DP電容型差壓變送器

FB1151DR電容型微差壓變送器

FB1151HP電容型高靜壓差壓變送器

FB1151DP/GP電容型遠傳差壓/壓力變送器

1199遠傳裝置

1199CAP型毛細管

1199PFW扁平式遠傳法蘭

1199RTW型螺紋安裝式遠傳法蘭

1199EFW型插入筒式遠傳法蘭

1199RFW型法蘭安裝式遠傳裝置

FB3351電容式變送器

FB3351GP電容型表壓壓力變送器

FB3351AP電容型絕壓壓力變送器

FB3351DP電容型差壓變送器

FB3351DR電容型微差壓變送器

FB3351HP電容型高靜壓差壓變送器

FB3351DP/GP電容型遠傳差壓/壓力變送器

二、物位檢測儀表

FBSON超聲波物位儀

FB8010射頻導納物位計

FB8051射頻導納連續物位計

射頻導納物位計的安裝

FB0803W擴散硅型投入式液位變送器

FB1151LT電容型法蘭液位變送器

FB3351LT電容型法蘭液位變送器

三、流量檢測儀表

SF系列節流裝置

SFXM系列一體化節流式流量計

FBLU系列渦街流量計

FBLDC系列插入式電磁流量計

FBF8000系列電磁流量計

FBF8000系列電磁流量計傳感器

FBF8000系列電磁流量計轉換器

FBF8000系列電磁流量計選型指南

FBF8000系列電磁流量計管路設計

FBLZ金屬管浮子流量計

四、溫度檢測儀表

溫度傳感器概述

統設裝配式熱電偶、熱電阻

隔爆型熱電偶、熱電阻

鎧裝式熱電偶、熱電阻

裝配式一體化溫度變送器

鎧裝式一體化溫度變送器

耐磨熱電偶

多點鎧裝式熱電偶

WSS系列雙金屬溫度計

WSSX系列電接點雙金屬溫度計

WSS系列帶熱電偶熱電阻、溫度變送器的雙金屬溫度計

RT系列隔爆鉑熱電阻

RT24隔爆型兩節式鉑熱電阻

RT34隔爆型變徑式鉑熱電阻

RT64隔爆型帶溫度變送器帶顯示鉑熱電阻

RT84隔爆型帶溫度變送器兩節式鉑熱電阻

TC系列隔爆熱電偶

TC24隔爆型兩節式熱電偶

TC34隔爆型變徑式熱電偶

TC64隔爆型帶溫度變送器帶顯示熱電偶

TC84隔爆型帶溫度變送器兩節式熱電偶

五、在線PH電極及專用控制儀表

S400系列工業過程pH檢測電極

ST851高溫高壓pH/ORP檢測電極

ST856高溫高壓pH/ORP檢測電極

ST873高溫高壓pH/ORP檢測電極

F600 pH發酵電極

S500 固態電極

PHAB5000 pH值數字顯示、變送調節專用儀表

SFWR/Z型兩線制溫度變送器

SFGW 系列軌裝式溫度變送器

SFP型架裝式配電器/隔離變送器

SFGP系列軌裝式配電器/隔離器

SFY系列工業穩壓電源箱

SBJ-I單回路閃光報警器

SYX型音響報警器

XXS系列閃光信號報警器

EMC低通濾波器

PRN5000盤裝微型打印機

該公司產品分類：記錄儀變送器調節器變送器數顯表顯示儀表

彩色無紙記錄儀

一、產品介紹

HN-RM3000系列為1-16路萬能輸入彩色無紙記錄儀，采用基于ARM內核的32位高檔處理器，實現高速信息采集和處理，128M大容量閃存芯片可實現超長時間數據存儲。無紙記錄儀可以輸入標準電流、標準電壓、熱電偶、熱電阻等信號。彩色無紙記錄儀具有傳感器隔離配電、繼電器輸出、溫壓補償、、歷史數據轉存及遠程通訊功能。

二、功能特點

1、5.6英寸320X234點陣TFT真彩圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗，寬視角；

2、采用基于ARM的高速、高性能微處理器，可以同時實現8路信號的檢測、記錄、顯示和報警；

3、采用大容量FLASH閃存芯片存儲歷史數據，超常時間數據存儲，掉電永不丟失數據；

4、全隔離萬能輸入，可輸入多種信號，無需更換硬件，通過儀表組態即可；

5、工程量顯示數值范圍寬，累積值可達4294967295；

6、中文菜單組態、顯示通道號、工程單位、流量累積、溫壓補償，軟件密碼鎖保護用戶組態安全；

7、報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；

8、顯示精度高：數字、曲線及棒圖顯示基本誤差為±0.5%FS；

9、數據轉存，使用USB接口存儲體備份或轉存歷史數據；

10、標準串行通訊接口：RS485或和RS232；

11、可外接微型打印機，滿足用戶現場打印的需要；

12、金屬外殼，允許在惡劣的環境下使用。

三、技術指標

顯示器	5.6英寸320X234點陣TFT真彩圖形液晶顯示屏，CCFL背光
基本誤差	±0.5%FS
輸入規格	全隔離萬能輸入：1~16通道信號輸入，通道間完全隔離，隔離電壓1000V：（1）標準信號：0~10mA DC、0~5V DC、1~5V DC、4~20mA DC；（2）熱電偶：WR25型、B型、E型、J型、K型、S型、T型、R型；（3）熱電阻：Pt100、Cu50；（4）根據用戶要求定制。
輸出規格	最多8路繼電器輸出，250VAC 3A，30VDC 3A，默認為常開觸點
累積范圍	0~4294967295；
通訊、打印	通訊接口：RS232C或RS485；波特率：1200、2400、9600、19200 打印接口：RS232C直接連接串行微型打印機
記錄時間	時間間隔1秒~240秒任意設定。記錄時間（天）=96X記錄間隔/通道數
數據備份和轉存	USB接口
熱電偶冷端補償誤差	<±0.5℃
斷電保護	內置FLASH存儲器，保護參數和歷史數據
供電電源	170~264AVC，50Hz±5%
環境溫度	0~50℃
環境濕度	0~85%RH

四、安裝和接線

相關產品

HNRX8000B彩屏無紙記錄儀HNRX8000B彩屏無紙記錄儀具有非常強大的信號處理功能，能夠接受電流、電壓、熱電偶和熱電阻等多種輸入信號。

藍屏無紙記錄儀HNRX4000B藍屏無紙記錄儀是一種采用微處理器和5.6英寸TFT液晶顯示屏的新一代多功能藍屏無紙記錄儀。

金湖華能自動化儀表有限公司簡介

金湖華能自動化儀表有限公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。我公司擁有一批長期從事自動化控制專業高科技人才，為各行業提供了滿意的成套系統。我公司主營：熱電偶、熱電阻、耐磨熱電偶、鉑銠熱電偶、電磁流量計、渦街流量計、孔板流量計、壓力變送器、雷達液位計、壓力表、熱電偶套管、儀表配件等。公司堅持“科技、創新、質量、服務”的發展方針，繼續秉承“打造產業航母、貢獻民族經濟”的宗旨，在今后的發展中，將繼續致力于品牌建設，不斷培育新的經濟增長點，把“華能”建設為國際品牌企業。本公司將以優質的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友，新老客戶誠信合作，共創輝煌!

該公司產品分類：記錄儀表系列數顯儀表系列壓力儀表系列效驗儀表系列物位計液位計熱電阻熱電偶溫度儀表系列變送器儀表系列液/物位儀表系列流量儀表系列

彩色無紙記錄儀

彩屏無紙記載儀，40路全能輸入，可輸入尺度電流、尺度電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器斷絕配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補嘗、汗青數據轉存、打印以及遠傳通訊功效。

10.4英寸640*480 TFT高亮度彩色圖形液晶表現，CCFL背光、畫面清楚、視角寬；畫面富厚、信息量大；高速、高性能微處置處罰器；接納高速、高性能32位ARM微處置處罰器，畫面響合時間小于0.5秒，接納32M大容量的FLASH閃存芯片存貯汗青校驗儀數據，失電永不丟失數據；憑據記載隔斷的差別，可存儲72個小時至720天的數據；同時指示各路通道的下下限、下限、上限、上上限報警，可記載并表現近來的187條報警信息；每個通道均支持流量累積功效，提供小時報表、8小時班報、12小時班報、日報+月報等多種報心情勢；多達12組溫壓賠償，支持孔板、渦街等流量裝置及蒸汽、水、一樣通常氣體等賠償介質的賠償運算；曲線表現模式可選擇橫向曲線或縱向曲線；提供5組曲線組合，每組可自由選擇通道、自由選擇曲線顏色；內置GB2312二級漢字字庫（6500個漢字）；功效壯大的T6輸入法，操縱方便。支持漢字拼音輸入，數字、英文、特別標記、上下標等字符輸入，接納國際尺度編碼，辦理特單元及漢字位號的輸入題目。

具有USB2.0接口，可手動轉存和備份汗青數據，支持1G 、2G USB存儲卡轉存汗青記載。

全鋁密封外殼及內部屏蔽板，實用于種種監控場所。

技能指標

輸入信號

輸入回路模擬量數字量

1～40路熱電偶：尺度熱電偶B、S、K、E、J、T、R、N、WRe5-26、F1、F2等電阻：尺度熱電阻Pt100、Cu50、Cu53、BA1、BA2 遠傳壓力電阻－－0～350Ω等電流：0～10mA、4～20mA等輸入阻抗≤250Ω 電壓：0～5V、1～5V、0～20mV、0～100mV等輸入阻抗≥1MΩ 頻率：0～10KHz、矩形波、正弦波、三角波、低電平（0－1V）、高電平（4－24V）

輸出信號

模仿量輸出報警輸出通訊輸出打印輸出饋電輸出

DC 4～20mA（負載電阻≤750Ω）繼電器控制輸出帶回差，觸點：AC250V/3A；DC30/3A（阻性負載） 24路可組態繼電器報警輸出接口方法-尺度串行雙向通訊接口:RS-485,RS-232等（接納尺度開放的Modbus通訊協議）波特率1200bps、2400bps、9600bps、19200bps、38400bps、57600bps 內部自由設定接口方法－－RS232投入式液位變送器串行口，可外接SP-40ASH微型打印機，支持手動、定時打印 DC241V，負載電流≤30mA

特性

丈量精度辨別率丈量范疇內存容量記載隔斷記載長度

0.5%FS或0.2%FS 1字 -9999～19999字 32MB 1、2、5、10、15、30、60、120、240秒可選 3天（記載隔斷1秒）～720天（記載隔斷4分鐘）

記載隔斷	1秒	2秒	5秒	10秒	15秒	30秒	1分	2分	4分
記載長度	3天	6天	15天	30天	45天	90天	180天	360天	720天

表現方法表現內容溫度賠償參數設定掩護方法

接納入口10.4英寸640*480TFT高亮度彩色圖形液晶表現，CCFL背光、畫面清楚、視角寬中文菜單及時動態曲線汗青曲線追憶報警信息數字光柱狀態 0～50℃校驗儀數字式溫度主動賠償中文菜單提示面板按鍵設定設定值斷電后永世保存設定值暗碼鎖定繼電器報警輸出

利用情況

情況溫度相對濕度供電電源

0～50℃ ≤85%RH 制止強腐化氣體 AC 90～265V開關電源

儀表形狀

形狀尺寸

寬高妙：288288168mm

開孔尺寸

單元：mm

接線圖

備注

特別訂貨與本接線圖差別之處，以隨機接線圖為準。

型譜表

型號										說明
MTV7000	□-	□	□	□-	□-	□-	□-	□-	□	MTV7000中長圖真彩色無紙記載儀
MTV7000-L	□-	□	□	□-	□-	□-	□-	□-	□	MTV7000-L中長圖真彩色流量無紙記載儀（帶溫壓賠償）
輸入通道數	1 2 - - - 40									1路輸入 2路輸入 - - - 40路輸入
通訊方法或打印方法		0 2 8 3								無通訊 RS-232通訊口 RS-485通訊口 RS-232打印口
變送輸出			0 □							無輸出 1～8路（4～20mA）變送輸出可選
輸入范例				□						見輸入范例表（可組態）
報警點數					□					1～24報警點數可選（報警方法可組態）
饋電輸出						□P				1～8路DC24V饋電輸出可選
供電方法							T			AC90～265V開關電源供電
丈量精度								B		0.5%FS1字（可省略） 0.2%FS1字（請注明）
存儲卡									USB	1G、2G可選

★帶變送輸出時： 4路電流輸出時，通道 33～36 對應變送輸出 1～4。 8路電流輸出時，通道 25～28 對應變送輸出 1～4，通道 33-36 對應變送輸出 5～8。 ★ 輸入范例：SL0=36為全切換（特別型號或要求的，請提供分度號或參考尺度，定貨時闡明）

代碼	分度號	丈量范疇	代碼	分度號	丈量范疇
00	B	400～1800℃	15	0～100mV	-9999～19999字
01	S	0～1600℃	16	0～350Ω	-9999～19999字
02	K	0～1300℃	17	0～20mA	-9999～19999字
03	E	0～1000℃	18	0～10mA	-9999～19999字
04	T	-199.9～400.0℃	19	4～20mA	-9999～19999字
05	J	0～1200℃	20	0～5V	-9999～19999字
06	R	0～1600℃	21	1～5V	-9999～19999字
07	N	0～1300℃	22	0～10mA開方	-9999～19999字
08	Wre5-26	0～1800℃	23	4～20mA開方	-9999～19999字
09	Cu50	-50.0～150.0℃	24	0～5V開方	-9999～19999字
10	Cu53	-50.0～150.0℃	25	1～5V開方	-9999～19999字
11	Pt100	-199.9～650.0℃	26	保存	保存
12	BA1	-199.9～600.0℃	27	Fr	0～10KHz
13	BA2	-199.9～600.0℃	28	特別信號
14	0～20mV	-9999～19999字	36	信號全切換

★ 備注：要是選擇了頻率信號，此輸入通道就無信號切換功效。

該公司產品分類：流量儀表液位儀表校驗儀表壓力儀表溫度儀表

內容	代碼及說明

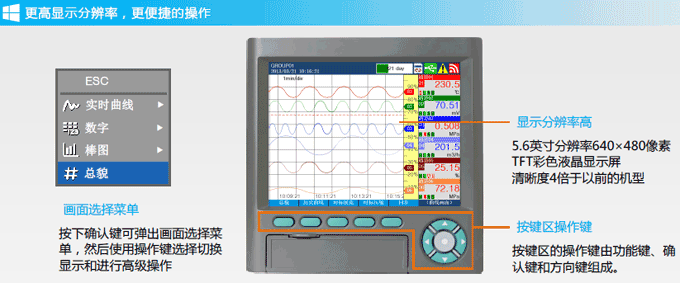

	NZ-XSR90/	5.6 英寸 640 × 480 像素彩色液晶屏，標配 U 口
通道數		06	6 通道
		12	12 通道
		18	18 通道
輸出繼電器			T □	0~6 點
變送輸出				A □	0~2 路
通訊接口（注 1 ）					S0	無
					S1	RS-232 接口
					S2	RS-485 接口
分體打印接口（注 1 ）						P	打印接口
儀表電源							V0	85VAC～265VAC
							V1	16VDC～32VDC
非標準功能								N	表示非標功能

人人妻人人插视频_精品在免费线_久久精品一区视频_波多野结衣强奷系列在线观看_超碰91在线观看_日本精品免费观看

NZ-XSR90系列彩色無紙記錄儀

SWP-VSR100系列彩色無紙記錄儀 SWP-VSR100系列彩色無紙記錄儀

CY130-RD增強型彩色無紙記錄儀

HX-600R彩色無紙記錄儀

OW-4000彩色無紙記錄儀歐威，彩色無紙記錄儀歐威生產商

GDV5000彩色無紙記錄儀

XMR5000C型F&B百特 XMR5000C型十二通道彩色無紙記錄儀選型指南

XMR5000CXMR5000C系列十二通道彩色無紙記錄儀

彩色無紙記錄儀

彩色無紙記錄儀

最新產品
