超聲波明渠流量計
超聲波明渠流量計

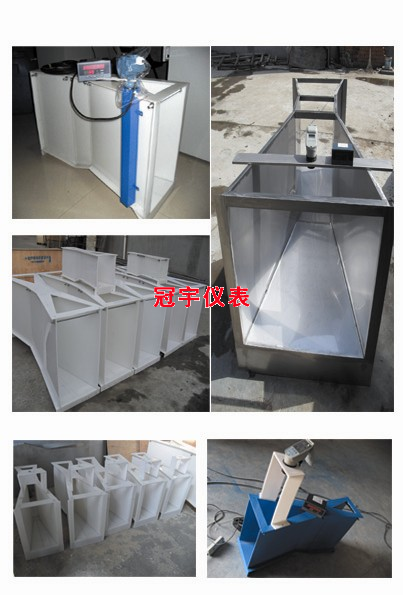

超聲波明渠流量計與相應的巴歇爾槽配用，利用超聲波在空氣中的傳播規律來測量液位高度，并不斷把液位信息傳輸給主機，主機通過運算系統，自動測出瞬時流量和累計流量并存儲。本儀器采用國際技術與流體不接觸即可完成流量檢測，并具有完善的液位測量功能，控制功能，數據傳輸功能和人機交流功能。本機是集超聲波收發傳感器，伺服電路、溫度補償傳感器和補償電路單元、積算主機、顯示器、控制信號輸出及串行數據或模擬量輸出單元為一體的流量測量儀器。
超聲波明渠流量計的應用：
在許多非滿水、大流量（或小流量），自然流動的自由水面狀態下測量流體的流量，謂之明渠流量檢測。由于明渠流量較大或較小，流體中往往會有一定的腐蝕性或夾帶一些雜質，使用一般的管道流量計檢測流量是很困難的。例如工業企業排水、醫院廢水、農業灌溉用水、城市地下水道排水等領域中，明渠流量檢測尤其是超聲波非接觸式明渠流量計為的流量檢測儀器。
超聲波明渠流量計特點： ■ 具有自主的知識產權－－－－- 和5項高技術創新 ■置入多種不同算法，可適用于 三角堰，矩形堰，全寬堰，薄壁堰，比例堰，梯形堰，BP槽， 和 15種不同尺寸巴歇爾槽 的明渠流量測量，無論是商家還是直接用戶都非常方便！ ■采用多項式寬范圍溫度補償運算和獨創的ERD干擾智能識別系統，使測量更穩定精度更高。 ■獨創的“液流修正系統”克服了人工系數的弊端，可按照國際標準根據槽堰型號，溢流水舌及接近流速等因素的變化計算流量系數Cx，并以此進行適時補償。 ■獨創的“滯沙診斷系統”使明渠設施與變化的滯沙自動抵消，使流量計算更為； ■獨創的“計量槽阻塞識別與告警系統”可偵測液體渣質阻塞計量槽喉部而導致誤計量。 ■停電時刻的時間，年月日時分秒，流量數據，采用鐵電雙備份存儲10 年不掉。 ■的年月日時分秒全日歷時鐘設置，顯示和配合時間軸的備忘與擋案資訊記錄。 ■一屏顯示液位，溫度，瞬時流量，累計流量等參數，讓使用者一目了然！ ■一鍵顯示“年月日時分秒－－全日歷時鐘”，再一鍵返回，非常方便！ ■一鍵查閱停電時刻的時間- 年月日時分秒和當時的流量數據，便于監控管理； ■6 組流量工況數據液位，流量，時間等全部送到所選形式的串口輸出， PC直接接收，十進制顯示，無論是操作工還是技術員用戶都能方便地閱錄。 ■具有4-20mA, 0-20mA, 0-5V,1-5V,1-10V, RS485, RS232, RS422, Hart, 及1-4個開關量等共10類15種信號輸出功能，可根據用戶要求選擇或部分切換設置。 ■采用智能測高、數碼標定，使用戶安裝標定簡單快捷－－-采用“傻瓜式安裝”只需50秒即可完成。 ■采用超聲波非接觸測量，無運動部件、流道內無元件，傳感器無阻塞故障隱患。 超聲波明渠流量計技術參數： ● 流道形式：根據用戶要求在所有國標堰槽中任選 ● 流量范圍：10升/秒～1000升/秒任選 ● 流量精度：1～5%（根據所選槽堰不同） ● 液位范圍：0～2米,; ● 探頭盲區： 0.3m ● 液位誤差： ±1.0mm （at 25℃靜態潔凈液面 ） ● 水位分辨力：1.0mm 超聲波明渠流量計 超聲波流量計 管道式超聲波流量計 外夾式超聲波流量計
遼寧大連百特自動化水處理Better C2000系列超聲波明渠流量計
遼寧大連百特自動化儀表Better C2000系列超聲波明渠流量計
遼寧大連百特自動化儀表Better C2000系列超聲波明渠流量計是與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。利用超聲波對流過明渠的流體液位進行測量，進而根據已知的液位——流量關系求出流量值；儀器的輸出有1路電流，4路繼電器，1路RS485通訊口(選購)。用戶可根據需要設置電流輸出和繼電器的輸出。適用于環保部門監測企事業單位的污水排放，適用于污水處理廠測流量。
遼寧大連百特自動化儀表Better C2000系列超聲波明渠流量計規格說明： 1. 流量范圍：0升/秒～100米3/秒 （由配用的量水堰槽的種類、規格確定） 2. 累計流量：12位十進制數，累滿后自動回零 3. 流量精度：3％ 4. 測距范圍：3米 5. 測距精度：0.25％ 6. 液位分辯：1毫米 7. 工作環境溫度：-20～70℃ 8. 儀表防護等級：儀表顯示部分：IP65；探頭部分：IP67 9. 供電電源：交流供電 220V或DC24V（按接線座標注） 10. 4～20mA電流輸出：(對應瞬時流量) 最大負載電阻：750Ω 11. RS485接口（附485通訊說明） 12. 繼電器輸出: 4路繼電器輸出 脈沖輸出繼電器(K1)：累計值達到脈沖流量累計值，閉合1次（50ms） 高報警繼電器(K2) 低報警繼電器（K3） 備用繼電器（K4）：需要時按客戶要求設計。 13. 屏幕顯示：192*64 LCD點陣顯示屏 14. 流道形式：巴歇爾槽、三角堰槽、矩形堰槽（可選）
LMZ明渠流量計
無錫迪華自動化設備有限公司地處美麗的太湖之濱－－無錫，座落在江蘇省無錫錫山經濟開發區內，是一家專業銷售各種環保水質分析儀器儀表和各種流量儀表的企業,主要于環境污染源在線監測和污染源在線監控中心系統的建設，以及自動在線監測運營維護服務。公司擁有雄厚的技術力量和的售后服務體系、匯萃了工程師等多類專業人才，有銷售部,工程部,開發部,和售后服務部.全國各地設有辦事服務部.公司本著“以科技求得發展，以服務占頷市場”的經營宗旨，憑借其強大的科技實力，的產品質量，豐富的工程經驗，合理的價格體系及完善的售后服務，贏得了廣大客戶的信賴和支持。
無錫迪華自動化設備有限公司是德國Kornder公司、臺灣BETTER公司、英國Qrientad legend公司、法國TETHYS公司、德國Heyi公司、日本HONDA公司、美國哈希公司、德國E+H公司、西門子公司、南京德林、上海雷磁、深圳昌鴻科技、北京利達科信集團等世界尖端品牌在線水質分析儀的中國合作商。同時,各種在線分析儀,各種便攜式分析儀,各種實驗室分析儀,各種筆式分析儀,也成為我公司產品的一大亮點! 主要產品有：
酸堿度（PH計）氧化還原電位儀（ORP）、溶解氧儀（DO）、佘氯儀、水質硬度計、COD在線分析儀、氨氮在線分析儀、BOD分析儀、總磷分析儀、五參數分析儀、濁度計、電導率儀、分光光度計、超聲波液位計、污泥濃度計、污泥界面計、超聲波流量計、電磁流量計，渦街流量計、渦輪流量計、明渠流量計、流量積分儀、無線數具采集儀.
以上產品應用于環境保護、污水處理、食品、化工、電力、造紙、醫院、自來水、環境監測等行業.儀表傳感器來自美國BROADLEY-JAMES CORPORATION公司，該公司生產的傳感器為目前世界種類最多、品質的工業傳感器，可適用于各種場合，的配備、低廉的價格成為該產品的優勢。 歡迎廣大用戶來人、來函訂購。本公司將竭誠為用戶提供服務。
HY-LDM明渠流量計
一、明渠流量計概述：
HY-LDM-51智能型明渠流量計是由流量顯示儀、流速計、液位計組成的流速面積法測流量的明渠測量流量系統。
HY-LDM-51智能明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。
二、明渠流量計工作原理：
- HY-LDM-51智能明渠流量計以流速-水位運算法為基礎，并采用了先進的伺服水位跟蹤測速系統和微處理器，從而確保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用明渠測流的數學模型。
- HY-LDM-51智能型明渠流量系統顯示儀中微處理器根據傳感器實測的水位值、流速值和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，并按照預定的數學模型計算出渠道的斷面平均瞬時流量。
三、明渠流量計特點：
- 明渠流量計測量范圍大（0.01-10m/s），流量測量不受支流面回水的影響；
- 明渠流量計測量不受水中漂浮物、泥沙、氣泡和水位大幅度變化的影響，流速傳感器結構簡單、體積小、安裝方便對水流不產生阻力。標準渠道不需要改造即可直接安裝，安裝施工費用低；
- 儀表顯示功能：可同時顯示水位、斷面平均流速、斷面瞬時流量、累計流量等測量數據；
- 儀表輸出接口：脈沖（頻率）、RS485/RS232、（電流）；
- 儀表報警內容：水位超限、流量超限、流速超限等報警項；
- 明渠流量計具有數據永久保存功能，可在長期斷電的情況下保存設置參數和流量值；
- 儀表具有：有線、無線數據遠傳功能（GPRS無線通訊）；
- 通訊協議支持標準Modbus(RTU)協議；
- 儀表內置防雷功能；
四、明渠流量計主要技術指標
- 測量精度：流速±1.0% 、水位±0.5% 、系統±2.5%
- 功耗：<5VA
- 電源：DC12V/24V、AC220V
- 測量范圍：流速0.01-10m/s 渠寬0.5-20m 渠深0.5-20m
- 累積流量顯示最大值：9999999999
- 瞬時流量顯示最大值：10000
- 流速顯示最大值：19.99
- 水位顯示最大值：19.999
五、明渠流量計安裝示意圖：
（1）、電磁流速——超聲波液位示意圖：
（2）、 電磁流速——壓阻式液位示意圖：
六、智能明渠流量計的實用案例
明渠流量計在新疆安裝現場
明渠流量計，明渠流量計工作原理，明渠流量計廠家
| 二 選型和編碼 B:三角堰 2不銹鋼 巴歇爾槽外形尺寸：單位（MM） | 堰板明渠尺寸要求：
TDS明渠流量計選型，明渠流量計廠家
ZXH明渠流量計測量原理 ² 主要技術參數 ² 特點
